台式电脑内置DVD光驱金属外壳结构设计

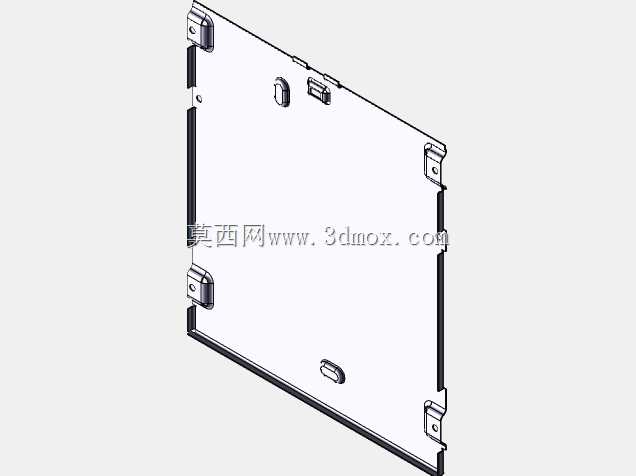

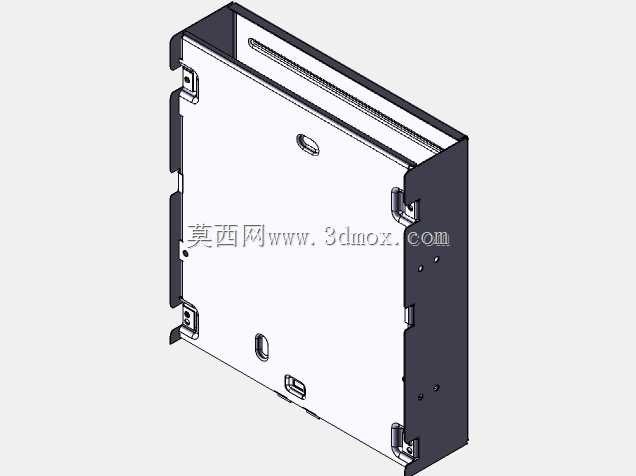

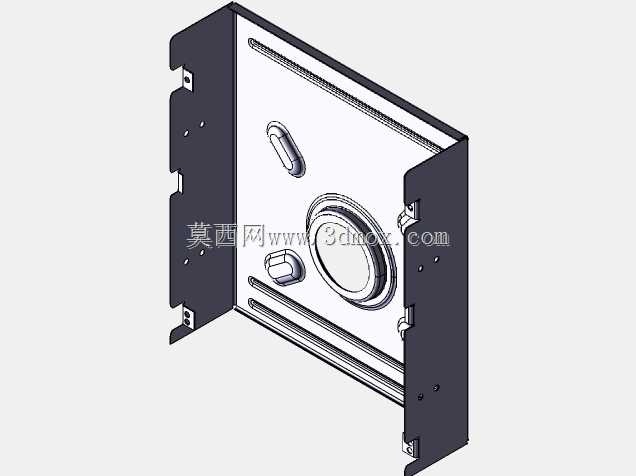

这款DVD光驱金属壳体，主要适配台式计算机内置光驱安装场景，同时也可兼容部分工业工控机、嵌入式设备的光盘读取模块安装需求，作为光驱核心部件的承载防护结构，承担着屏蔽电磁干扰、固定内部读写组件、适配机箱安装位的多重作用。日常使用中，壳体既要抵御机箱内部其他部件的电磁串扰，避免光驱读写数据时出现信号误差，也要承受内部机芯运转产生的微幅振动，保证光盘高速旋转时的读写稳定性，同时还要适配标准机箱光驱位的安装公差，降低批量装配时的对位难度。从结构设计逻辑来看，整体采用薄板折弯一体成型工艺，减少额外拼接焊缝带来的结构形变与装配误差，壳体侧边预留的多组卡扣与螺丝固定位，分别对应内部机芯的定位柱、电路板的安装孔位，装配时无需额外制作定位工装，即可快速完成内部组件的固定，有效提升产线装配效率。壳体表面预留的长条形开槽对应光驱的出盘导轨行程，保证托盘进出时无结构干涉，侧边的异形缺口则是为机箱前面板的弹出按键、状态指示灯预留对位空间，避免装配后出现按键卡滞、指示灯被遮挡的问题。安装边界上，整体尺寸严格遵循台式机5.25英寸光驱位的通用标准，宽度、高度、深度尺寸完全匹配机箱光驱架的安装槽位，侧边的固定孔位与机箱架的螺丝孔完全同轴，装配时无需对机箱进行二次修改即可直接固定，壳体边缘全部做折边钝化处理，避免装配时划伤操作人员，同时折边结构也能提升薄板整体的结构刚性，减少长距离运输过程中出现的壳体变形问题。壳体表面的小型椭圆形开孔，是为内部读写头的散热预留的通风位，配合机箱内部的散热风道，可及时带走光驱长时间读写产生的热量，避免内部温度过高导致的元件老化加速、读写性能下降问题，底部预留的接地弹片结构，可在装配时直接与机箱金属架导通，无需额外连接接地线即可实现电磁屏蔽接地，进一步简化装配流程。
