索泰GTX960显卡背板结构设计

这款显卡背板主要应用于台式机独立显卡的加装改装场景，在日常装机、硬件升级、机箱理线、显卡长期负载运行的工况下都能发挥实际作用。很多玩家在长期使用显卡的过程中会发现，PCB板长期受散热器重力拉扯容易出现形变，尤其是大尺寸三风扇显卡，长期横置安装后PCB弯曲的问题十分普遍，这款背板的核心作用之一就是为PCB板提供刚性支撑，抵消散热器带来的下压力，避免PCB板长期受力出现线路脱焊、元件虚接的问题。

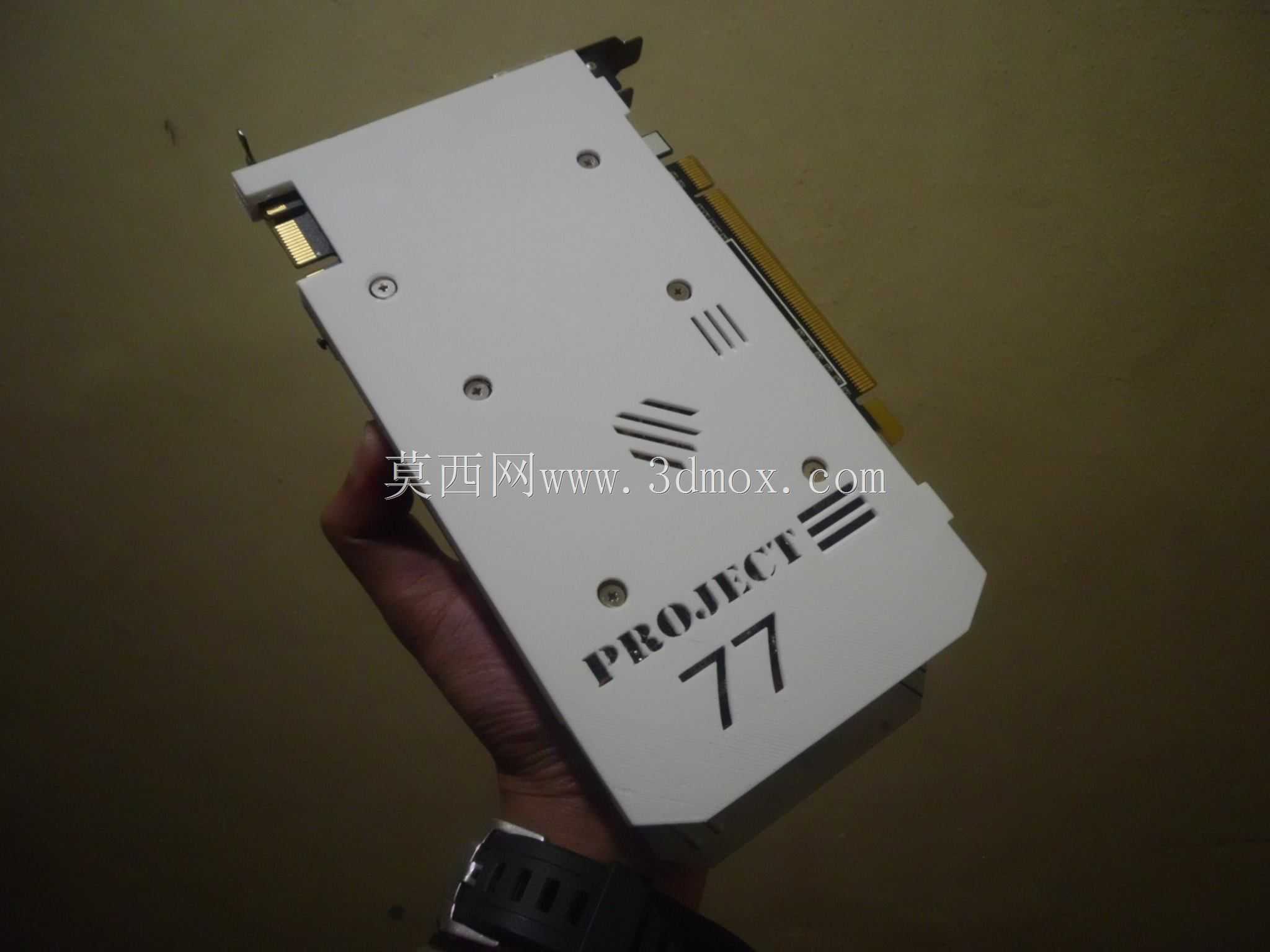

从设计思路来看，这款背板完全匹配索泰GTX960对应型号的PCB孔位，安装时不需要额外打孔或者改装，直接利用显卡PCB上原本预留的固定孔位就可以完成锁紧固定，安装边界完全贴合显卡PCB的外轮廓，不会超出显卡本身的长宽尺寸，不会遮挡显卡的输出接口、供电接口位置，也不会和机箱内的其他硬件比如内存、CPU散热器、硬盘架产生安装干涉。背板上预留的开槽位置，刚好对应显卡PCB上的发热元件区域，不会完全封闭显卡背面，能够让空气在背板和PCB之间形成流通通道，带走显存、供电Mos管等背面元件散发的热量，避免热量在背板下方淤积。

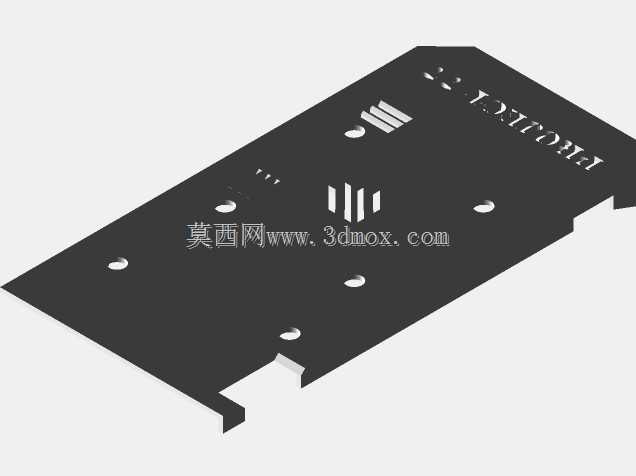

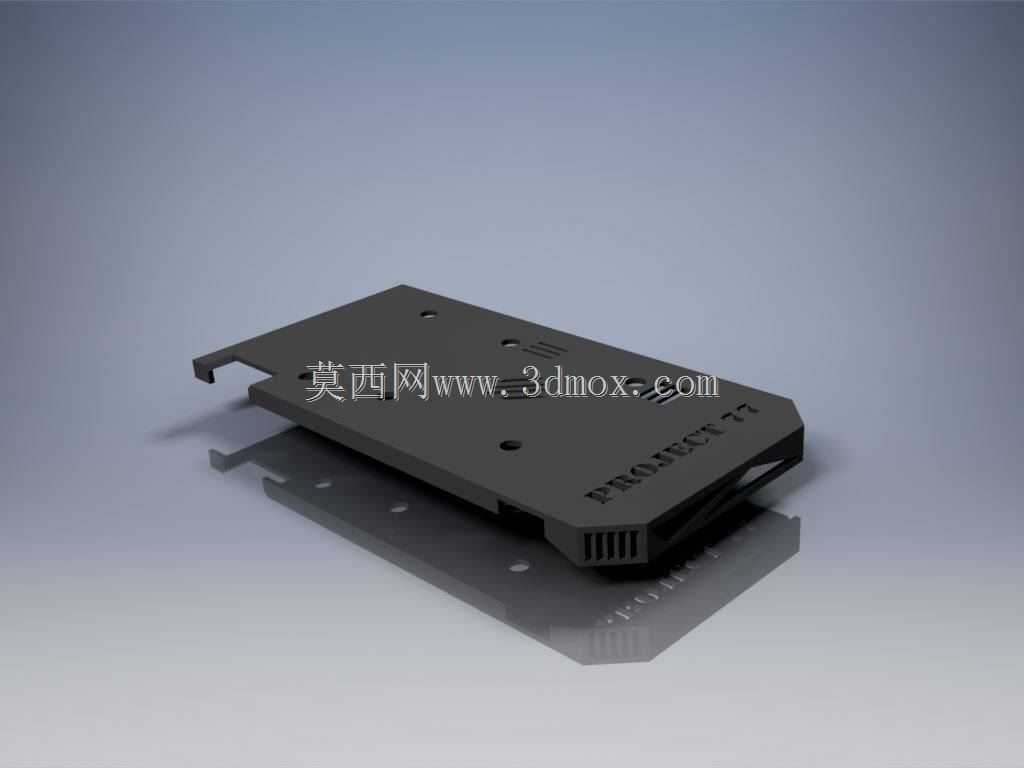

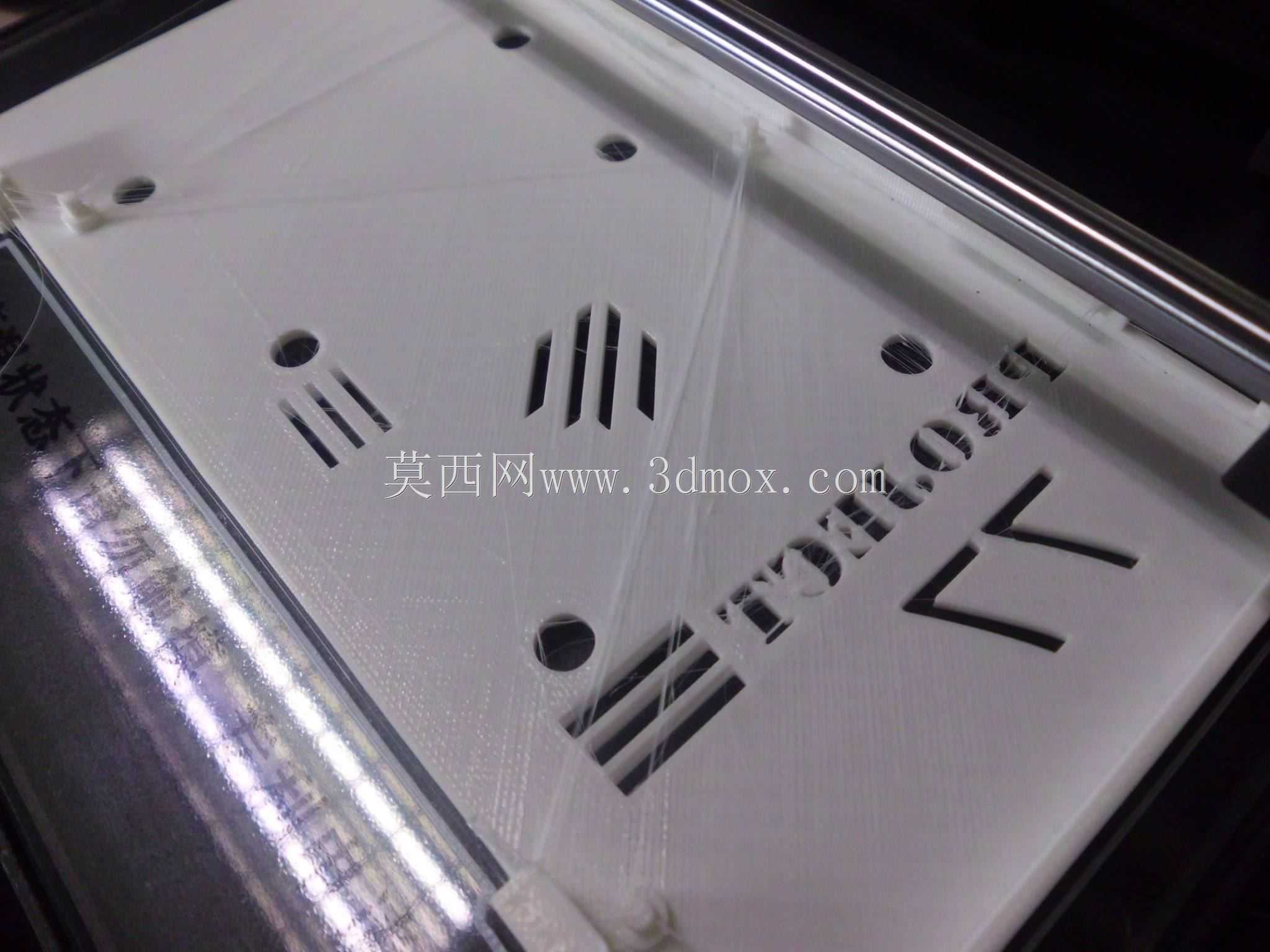

从结构特性来看，背板采用平板式带折边的结构设计，边缘做了收边处理，不会出现锋利的毛边割手的问题，安装时不需要额外做边缘处理。表面的开槽除了散热作用之外，也能够降低背板本身的重量，不会给显卡PCB增加过多的额外负载，同时还能在一定程度上提升背板本身的结构刚性，避免平板结构容易出现的中部凹陷问题。背板上的标识区域做了凹陷处理，既可以起到品牌识别的作用，也不会因为凸起的标识影响和PCB之间的贴合间隙，安装后和PCB背面保持均匀的间隙，不会挤压到PCB背面贴装的电容、电阻等贴片元件，避免安装时压坏元件的风险。

在实际装机应用中，这款背板除了防护和支撑作用之外，还能够起到一定的防尘作用，减少机箱内的浮尘直接附着在PCB背面的元件引脚上，降低积尘带来的元件短路、散热效率下降的问题，同时平整的背板表面也比布满元件的PCB背面更容易清理，日常维护时只需要擦拭背板表面就可以去除浮尘。对于喜欢侧透机箱的用户来说，这款背板也能够遮挡PCB背面杂乱的焊点和元件走线，提升机箱内部的视觉整洁度，不需要额外做美化处理就能够获得规整的视觉效果。在设计建模过程中，所有孔位的位置度公差都控制在合理范围内，固定孔的沉头深度匹配常用的固定螺丝规格，安装后螺丝不会凸起于背板表面，避免螺丝凸起刮擦机箱背板或者其他线材。
