机加工夹持用台虎钳结构设计方案

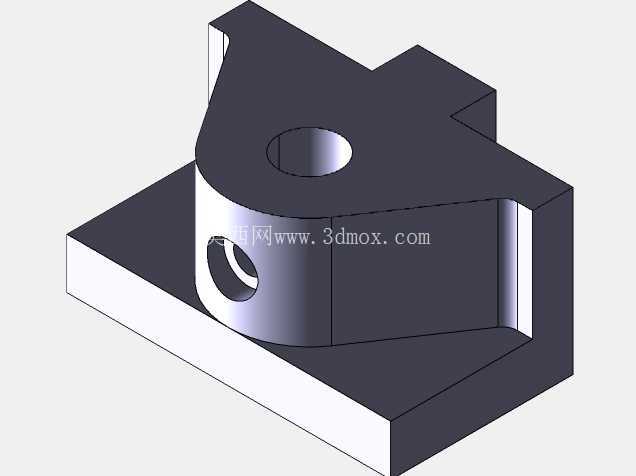

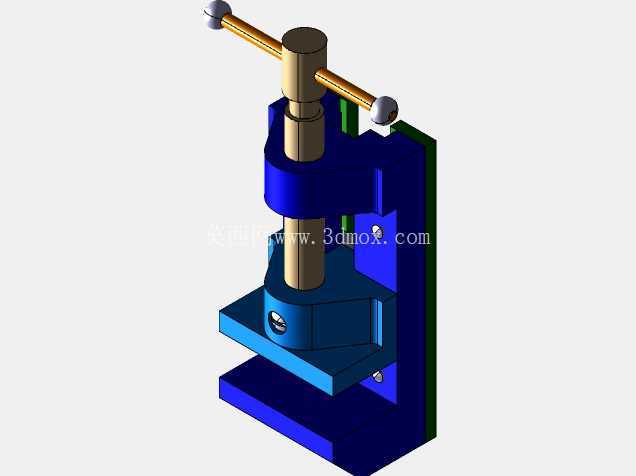

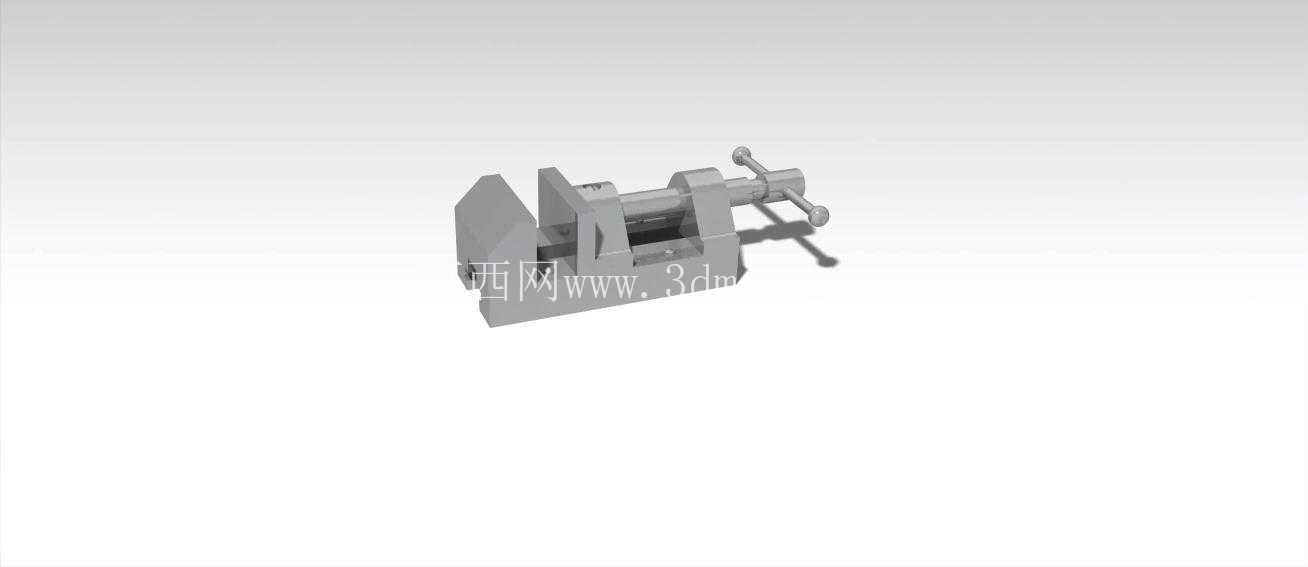

　　在常规机加工车间的钳工工位、小型零件铣削/钻削工位、装配维修工位上，台虎钳是出现频率最高的基础工装之一，它的核心作用是为待加工工件提供稳定的夹持约束，避免加工过程中工件出现位移、振动，进而保证加工精度与操作安全。这款台虎钳的整体结构采用经典的丝杠传动夹紧方案，固定钳身与活动钳身通过导轨副配合，转动端部的摇把即可带动丝杠旋转，驱动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧力的调节。

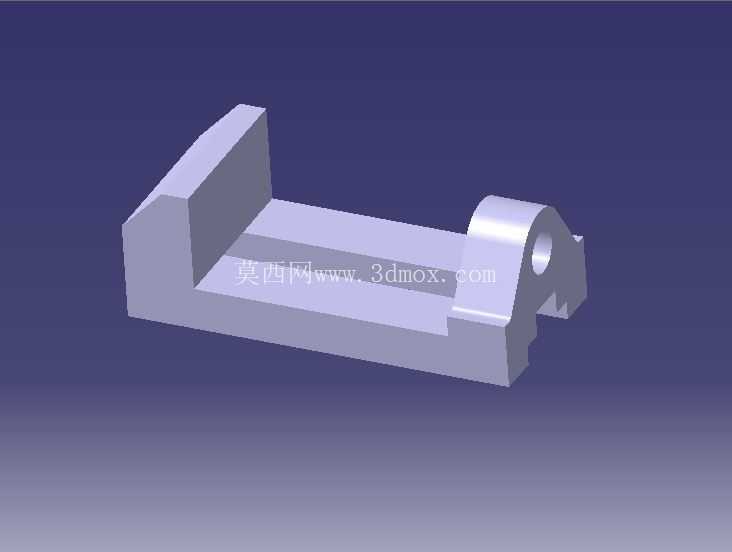

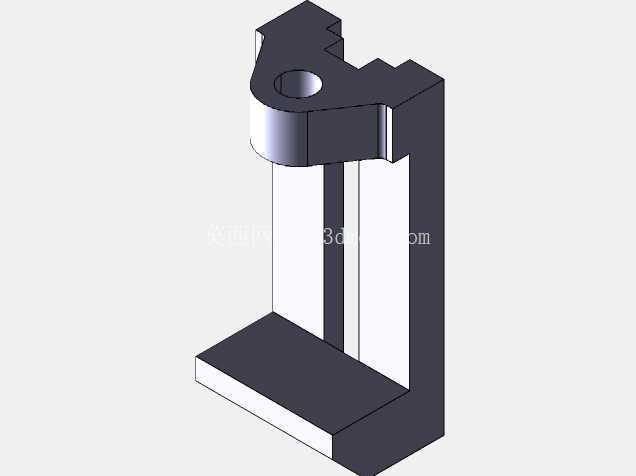

　　从实际使用场景出发，这款台虎钳的钳口部分设计了交叉防滑齿纹，当夹持金属毛坯、型钢类工件时，齿纹可以嵌入工件表面0.1-0.3mm的深度，即便承受较大的铣削侧向力、钻削轴向力，也不会出现工件打滑移位的问题；如果需要夹持表面精度要求较高的精加工零件，也可以在钳口处加装铜质或者铝质的软钳口垫片，避免硬齿面压伤工件已加工表面。钳身主体采用一体式铸铁结构设计，这种材质的减震性能优异，在进行錾削、敲击类钳工操作时，能够吸收大部分冲击振动，不会因为刚性过强导致振动反弹影响操作手感，同时铸铁的耐磨性较好，长期使用后导轨面的磨损量极小，能够长期保持活动钳身的运动精度，避免出现钳口上下错位、夹持间隙过大的问题。

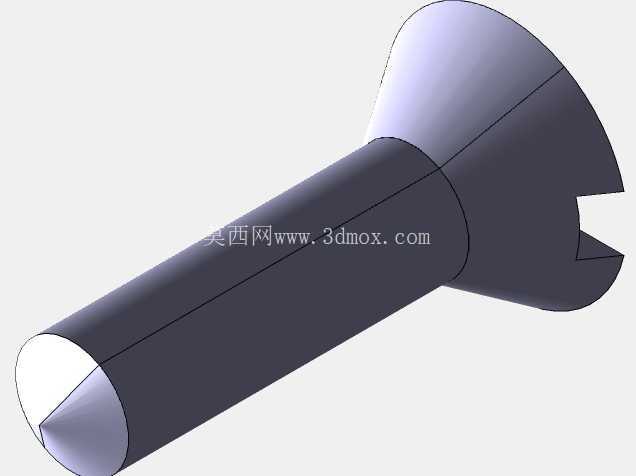

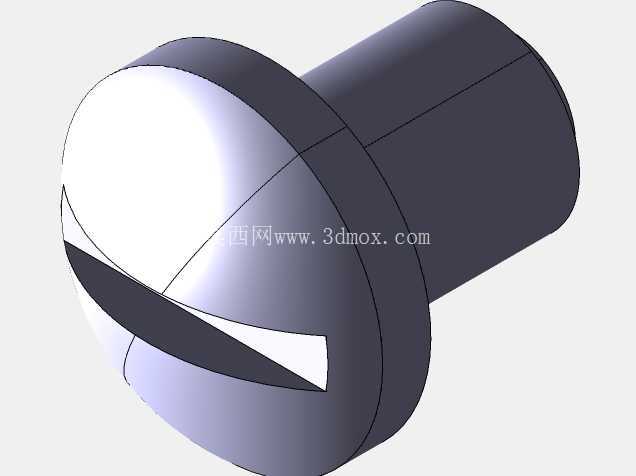

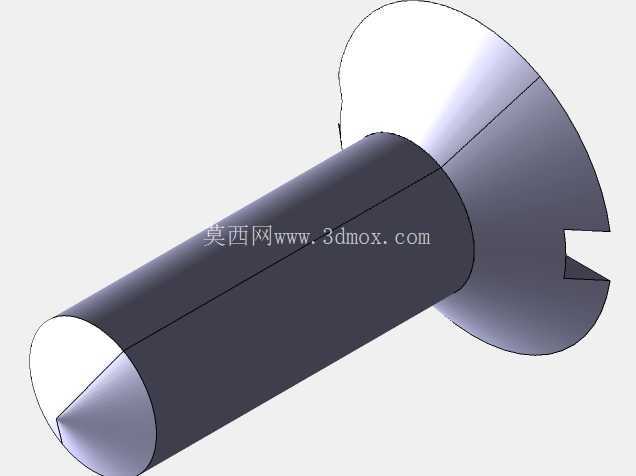

　　设计过程中，首先明确了这款台虎钳的夹持范围，最大开口距离适配常规小型零件的加工需求，能够覆盖绝大多数钳工实训、小型机加工、家电维修、五金装配场景的工件尺寸，钳口深度设计兼顾了夹持稳定性与操作空间，不会因为钳口过深导致钻孔、攻丝时刀具碰到钳身，也不会因为钳口过浅导致长条形工件夹持不稳。安装边界方面，台虎钳底座设计了两个对称的螺栓安装孔，可以通过M12-M16的螺栓直接固定在标准钳工工作台的台面上，安装孔的孔距适配市面上绝大多数通用钳工台的预留安装位，不需要额外打孔改造；如果需要经常转换夹持方向，也可以选配转盘式底座，松开锁紧手柄后即可带动钳身360度旋转，调整到合适的加工角度后重新锁紧即可，适配不同角度的加工、装配操作需求。

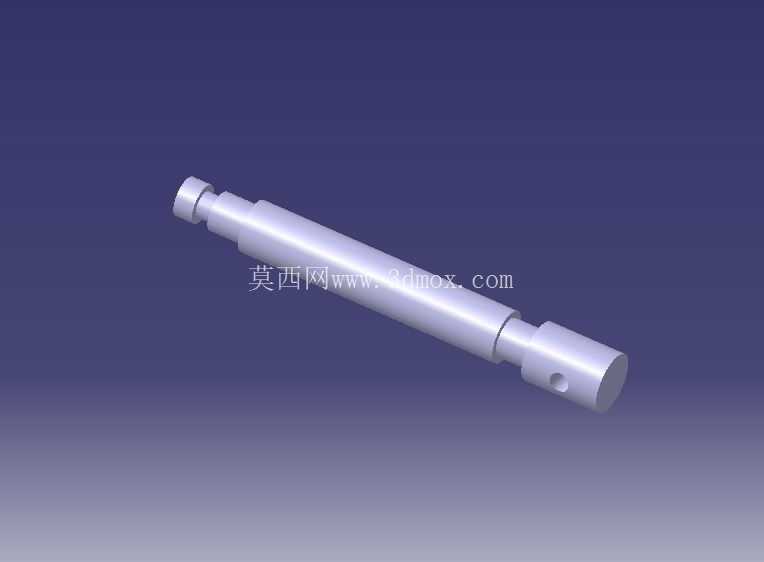

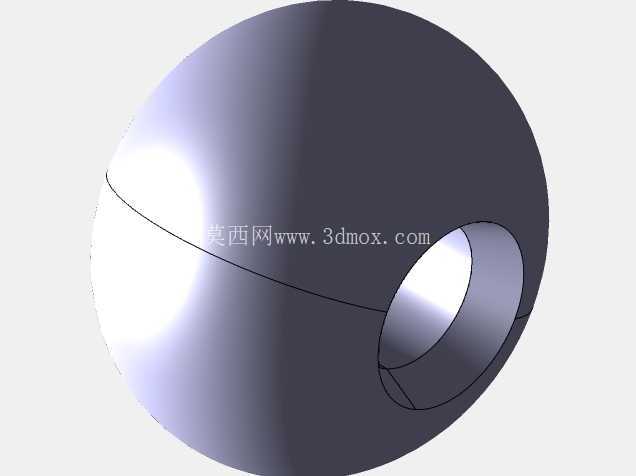

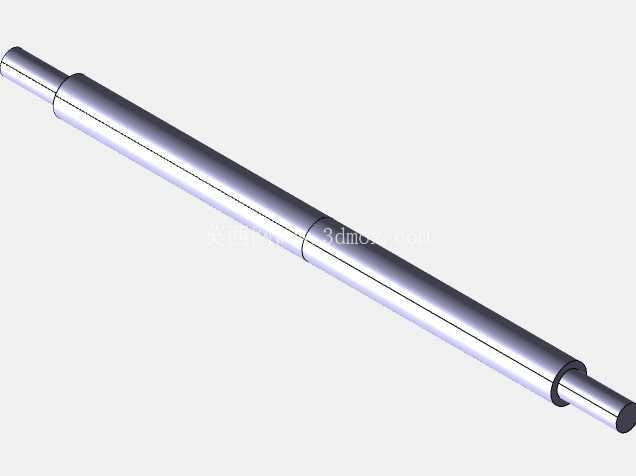

　　丝杠部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高、承载能力更强，长期承受夹紧力也不会出现螺纹滑牙的问题，丝杠与活动钳身的连接部位设计了防脱结构，即便将钳口开到最大位置，活动钳身也不会从固定钳身的导轨中脱出，避免操作过程中零件掉落砸伤操作人员。摇把部分采用可转动的金属手柄，转动丝杠时手柄可以绕自身轴线旋转，减少手掌与摇把之间的摩擦，长时间操作也不会磨手，摇把的力臂长度经过匹配设计，操作人员只需要施加正常的手部力量，就能产生足够的夹紧力，不需要额外加套管增力，避免夹紧力过大导致丝杠变形、钳身断裂或者工件被夹变形。

　　在实际选型使用时，需要注意根据日常加工的工件大小、加工负载选择对应规格的台虎钳，如果是进行重型铣削、大直径钻孔加工，需要配合底座压块进一步加固安装，避免大切削力带动台虎钳移位；日常维护时，需要定期给丝杠、导轨配合面加注润滑脂，减少运动部件的磨损，每次使用后及时清理钳身、导轨缝隙里的切屑、油污，避免切屑卡入导轨间隙导致活动钳身运动卡滞，长期不用时可以在钳口、丝杠表面涂抹防锈油，避免潮湿环境导致零件生锈影响使用精度。这款台虎钳的结构没有多余的复杂功能，所有设计都围绕夹持稳定、操作便捷、耐用性强三个核心需求展开，没有冗余的装饰性结构，完全服务于工业场景下的实际加工需求，不管是作为生产工位的常备工装，还是作为钳工技能培训的实训工具，都能够很好地满足使用要求。
