MESA7i92以太网IO接口板卡结构设计

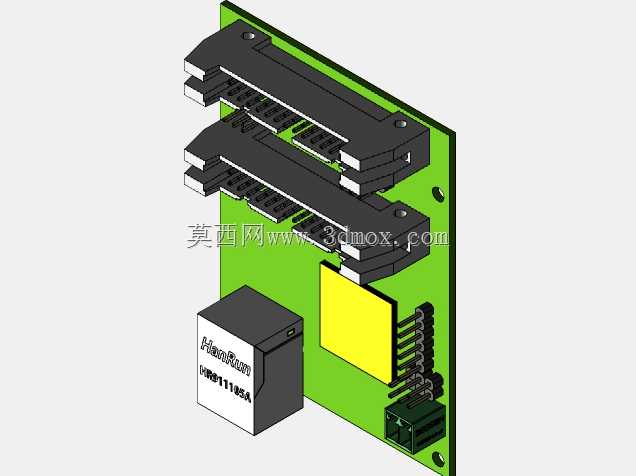

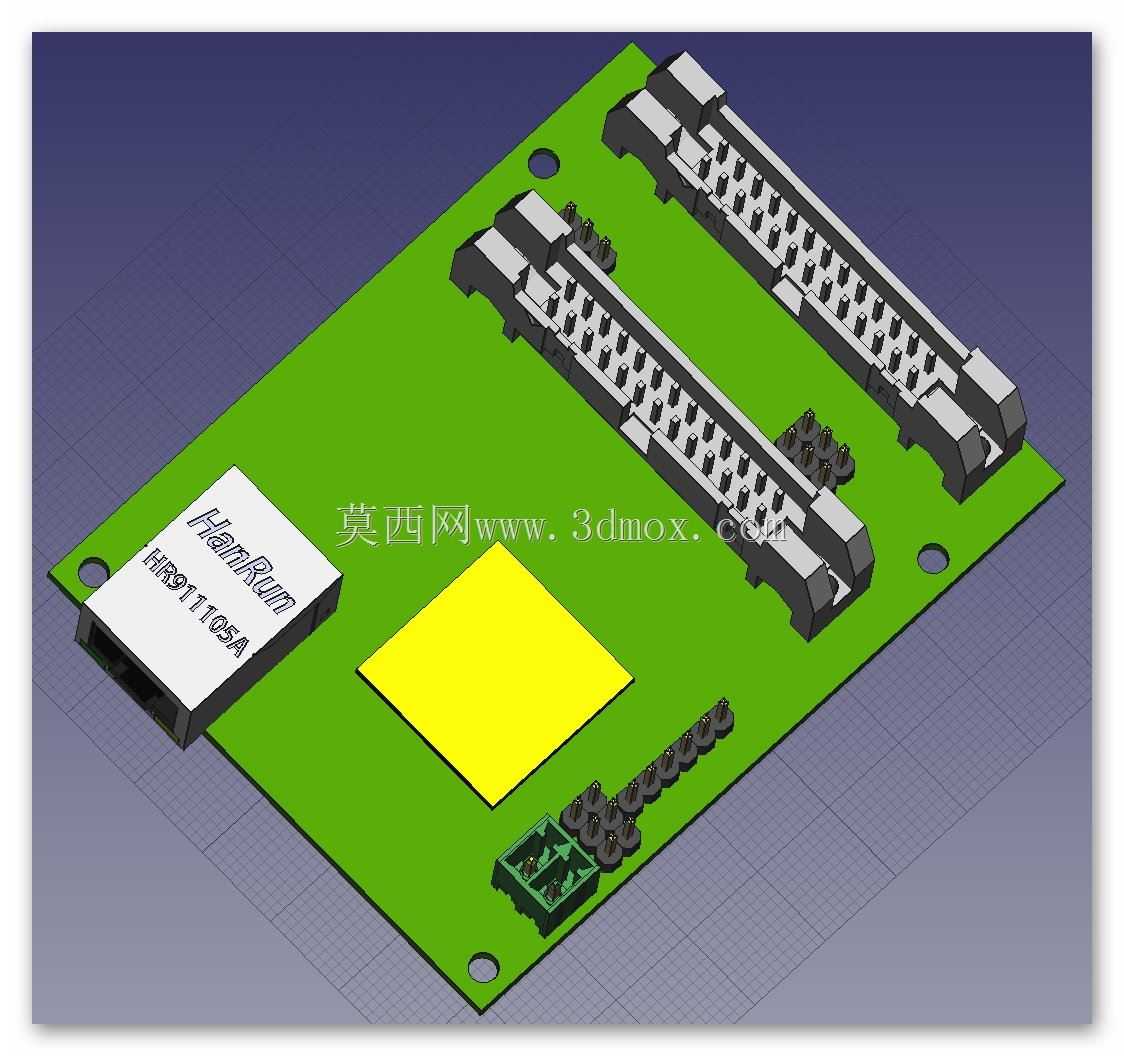

这款以太网输入输出卡的结构设计，首先围绕工业现场的设备通讯需求展开，在数控系统改造、小型自动化设备组网场景中，这类板卡承担着主控单元与现场传感器、执行器之间的信号中转任务，通过以太网链路完成高速信号交互，替代传统并行接线的IO模块，大幅减少设备内部布线量。从结构布局来看，板体采用标准矩形PCB基材设计，四个边角预留安装固定孔，孔位尺寸匹配工业机箱内标准导轨安装支架的孔距，安装时可直接通过铜柱固定在机箱内部的安装位上，板体边缘与周边器件的安全间隙预留充足，不会出现接插件插拔时与相邻板卡干涉的问题。板载接口的布局经过实际装配验证，以太网通讯接口布置在板边侧方，对应机箱面板的开孔位置，网线插拔时无需额外转接，操作空间符合人体工程学要求；两组高密度排针接插件平行布置在板体上部，接插件引脚间距符合工业级接插件标准，可直接对接扁平排线，排线引出方向朝向板体外侧，不会遮挡板上核心芯片的散热区域。核心处理芯片区域预留了充足的散热空间，上方无任何结构遮挡，既可以直接通过空气对流散热，也可根据实际工况加装小型散热片，芯片周边的阻容元件排布紧凑但不拥挤，焊接工艺间隙满足波峰焊的生产要求。板载的接线端子布置在板体下部，端子的接线方向垂直于板体，接入信号线时不会与上方的排线产生空间冲突，端子的额定电流参数匹配常规工业开关量信号的传输需求，接线压紧结构采用螺钉式设计，抗振动性能满足工业现场的使用要求。在设计过程中，所有接插件的选型都考虑了工业环境下的反复插拔寿命，板体的外形尺寸严格遵循标准板卡的尺寸规范，可兼容多数通用运动控制机箱的扩展槽位，不需要对原有机箱结构做任何修改即可完成替换安装。板上各功能区域的划分清晰，通讯区、核心处理区、接口接线区之间保持合理的电气安全间距，结构设计上同时兼顾了生产装配的便利性与后期维护的便捷性，出现故障时可快速拆卸替换，不需要拆解周边其他关联部件。
