MOXA艾奥洛吉E1212工业以太网远程IO模块

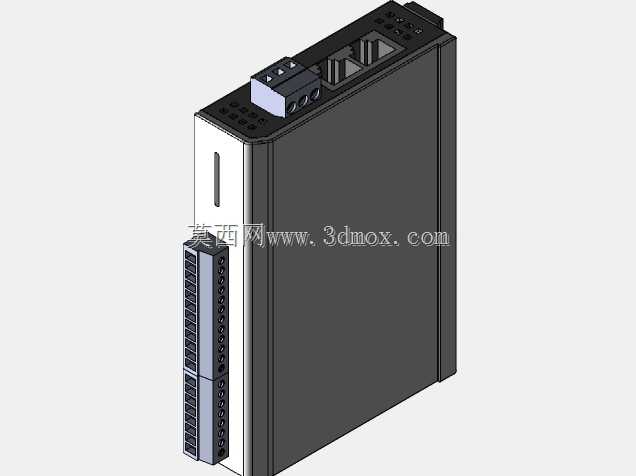

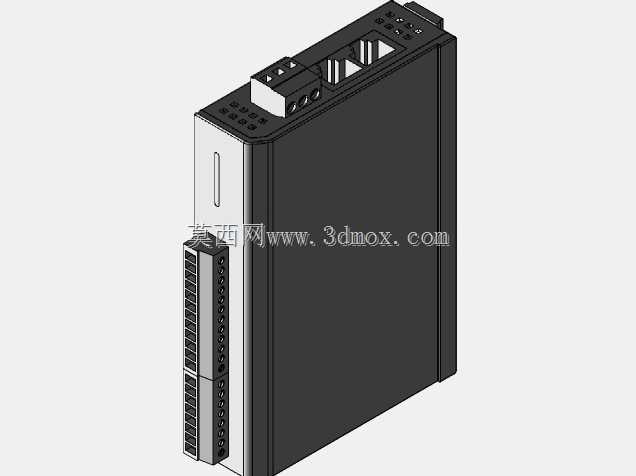

在离散制造产线的分布式数据采集场景中，这类工业以太网远程IO单元常部署在设备侧就近位置，替代传统集中式柜内IO的长距离布线方案，解决车间内传感器、执行器分散布置带来的信号衰减、布线成本高、故障排查难的实际问题。从结构设计来看，该模块采用标准DIN导轨安装的窄型壳体，整体宽度控制在单倍DIN设备的常规尺寸范围内，可与同规格的工业交换机、电源模块并排安装在标准电控柜导轨上，相邻模块间预留足够的接线操作空间，不会出现端子互相干涉的情况。壳体主体采用阻燃工程塑料搭配局部金属散热结构，侧面设计有连续的通风凹槽，在密闭柜内环境下可通过壳体自然对流带走模块工作产生的热量，满足工业现场-10到60摄氏度的工作环境温度要求，无需额外加装散热附件。模块上部设置两个标准RJ45以太网接口，支持冗余以太网通讯链路，当单条网线出现松动或断线时，可自动切换到备用链路，保障产线数据传输不中断，接口旁配有状态指示灯，可直观显示链路连接、数据收发的工作状态，现场运维人员无需连接上位机即可快速判断通讯故障点。下部的IO端子采用可插拔式接线端子排，分为上下两排对应不同类型的IO通道，端子排带有清晰的通道编号丝印，接线时可直接对应点位表接线，后期维护更换模块时无需重新逐根拆线，直接拔下端子排即可完成模块替换，大幅缩短停机维护时间。端子排旁设计有对应的通道状态指示灯，每个IO通道的通断状态都可通过指示灯直接观测，方便现场调试时快速核对点位接线是否正确。模块的供电接口采用宽压直流供电设计，支持12到36V直流电压输入，可适配车间内常见的24V直流供电系统，供电接口带有反接保护功能，避免现场接线时正负极接反烧毁模块。在实际项目应用中，这类模块通常作为现场层设备与上位PLC、SCADA系统之间的通讯中转单元，可就近连接现场的接近开关、光电传感器、电磁阀、指示灯等现场器件，将采集到的开关量信号通过以太网协议传输到控制层，同时接收控制层下发的输出指令驱动现场执行器动作，相比传统的柜内集中IO方案，可节省70%以上的信号电缆用量，同时减少长距离传输带来的信号干扰问题，尤其适合汽车零部件装配线、物流分拣线、水处理设备这类IO点位分散、设备分布范围广的应用场景。建模过程中严格按照实物的安装尺寸进行1:1还原，对壳体的卡扣结构、端子的插拔空间、导轨安装的卡扣位置都做了精准还原，可直接用于电控柜的三维布局设计，提前校验模块安装时与周边器件的干涉情况，避免现场安装时出现尺寸不匹配的问题。
