嵌入式电力变送控制电路板结构设计

　　这款嵌入式电力变送控制板，主要面向低压配电侧的小功率电力信号变送场景，常见于工业现场的信号采集柜、小型设备电控舱、楼宇配电的信号转换单元内，承担前端电力参数采样、信号调理转换、变送输出的核心功能，是连接一次侧电力回路与二次侧采集终端的关键硬件载体。从结构设计层面看，整块PCB采用FR-4环氧玻纤基材，板厚选取常规1.6mm规格，兼顾结构强度与布线空间，板边预留3处直径3.2mm的安装孔，孔位做金属化包边处理，适配M3规格的铜柱或螺丝固定，安装孔中心距严格匹配常规DIN导轨安装转接板的孔位标准，既可以直接通过铜柱固定在电控箱内的安装梁上，也可搭配转接卡扣实现标准35mmDIN导轨的快装，适配不同现场的安装条件。

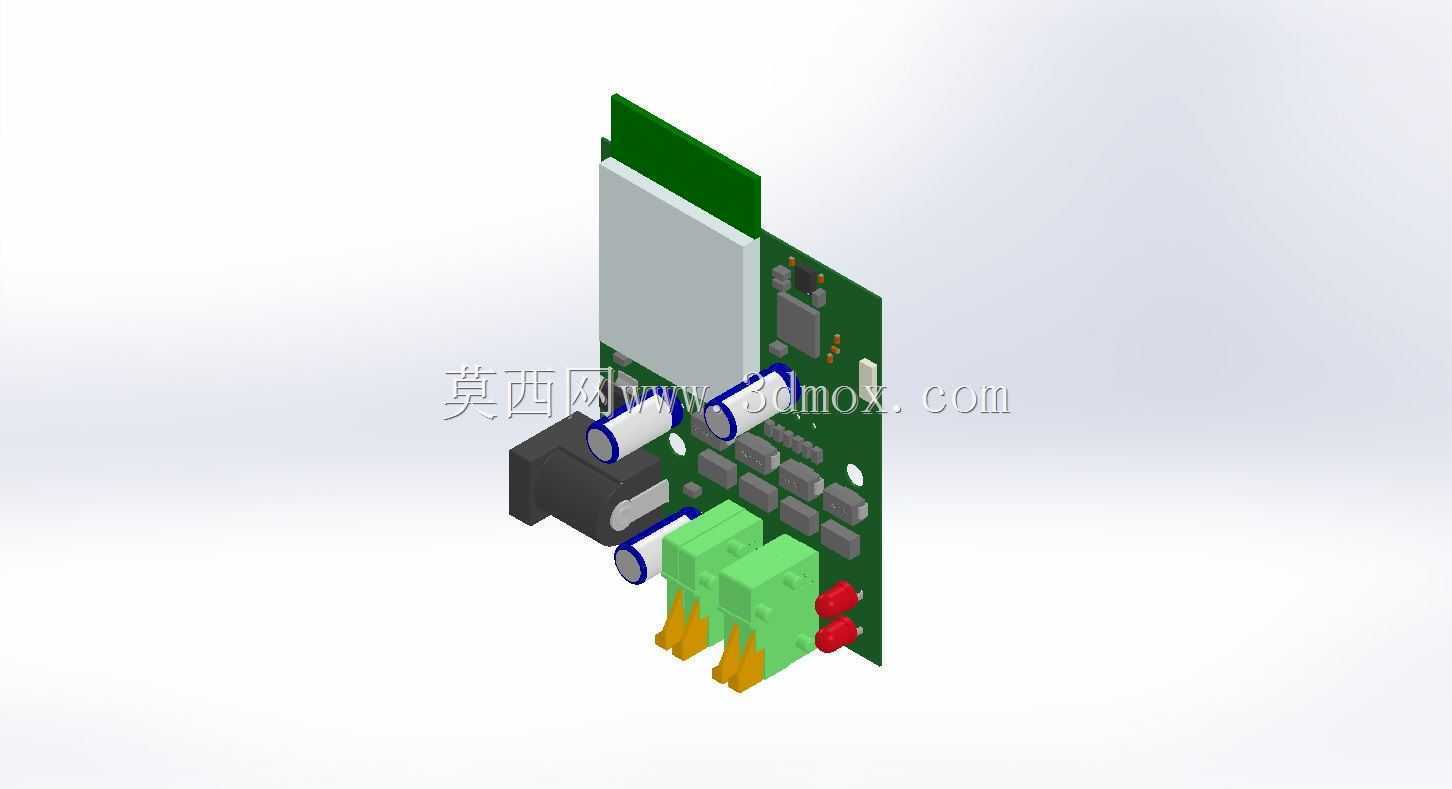

　　板上元件布局遵循强弱电分离的布线原则，左侧区域集中布置电源输入与一次侧采样接口，其中DC电源接口采用卧式DC座，接口朝向板边外侧，插拔方向与板面平行，避免外接电源插头突出板面过多占用柜内纵深空间；接口旁并联3颗直插铝电解电容，容值匹配前端整流滤波需求，电容引脚预留2mm的焊盘余量，既满足波峰焊的工艺要求，也预留后期更换元件的操作空间，电容本体与板边预留5mm安全距离，避免安装时与柜体侧壁发生剐蹭。板卡中部区域布置信号调理电路的贴片元件，包括阻容件、信号处理芯片，所有贴片元件的焊盘均按照回流焊工艺要求设计，元件间距保持0.8mm以上，避免焊接连锡，同时预留测试点位置，方便生产阶段的功能校准。板卡右侧布置两联绿色插拔式接线端子，

　　端子采用5.08mm间距规格，适配1.5平方毫米的多股铜芯线接入，端子插拔方向垂直于板面，接线操作时无需倾斜线缆，适合柜内紧凑空间下的接线作业，端子旁预留红色LED状态指示灯孔位，指示灯突出板面2mm，可直观显示板卡供电与工作状态，无需额外外接显示元件。板卡上方预留的屏蔽罩安装位，采用0.2mm厚洋白铜屏蔽罩设计，屏蔽罩通过四个焊脚固定在板上的接地焊盘，覆盖核心信号处理芯片区域，可有效阻隔工业现场的电磁干扰，避免强电回路的电磁噪声影响采样精度，屏蔽罩与周边最高元件预留1mm间隙，防止组装时发生压件问题。从安装边界来看，整块板卡的最大外形尺寸控制在100mm*60mm范围内，板上最高元件为接线端子，高度为12mm，

　　加上焊接引脚的突出高度，板卡整体安装后占用的纵深空间不超过15mm，可适配厚度20mm以上的超薄电控箱安装需求。在实际应用中，这款板卡可直接对接电流互感器、电压互感器的二次侧输出信号，将采样到的交流电力信号转换为标准4-20mA模拟量信号或RS485数字信号，上传至后台PLC或采集终端，实现配电回路的电力参数实时监测；板卡的宽电压供电设计可适配12-24V直流工业供电场景，抗浪涌电路的预留设计可应对工业现场的电源波动，减少现场运维的故障概率。结构设计阶段充分考虑了生产组装的便利性，所有直插元件均布置在板卡的同一侧，贴片元件集中在另一侧，可实现单批次过波峰焊完成所有直插元件焊接，减少人工补焊的工作量；板边做圆角处理，半径1mm，避免组装时划伤操作人员或线缆绝缘层；所有接口的丝印标识均采用白色阻焊印刷，标识清晰耐磨损，现场接线时可快速识别接口定义，减少接错线的概率。
