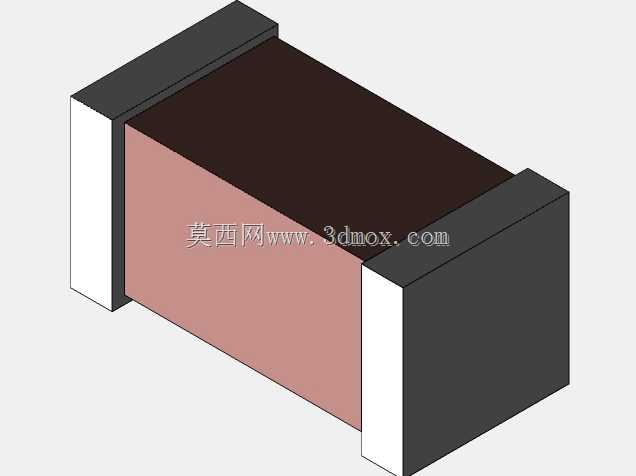

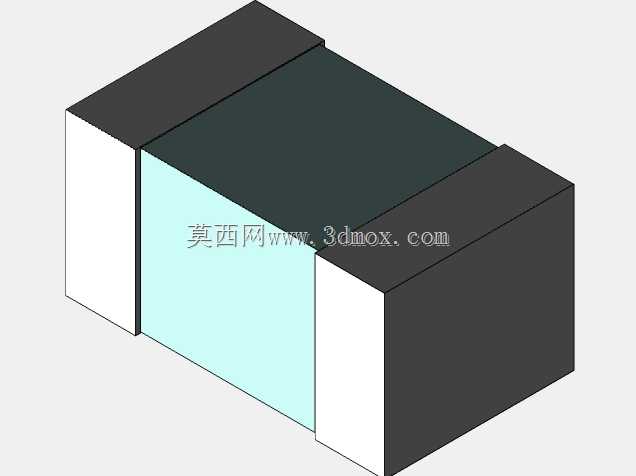

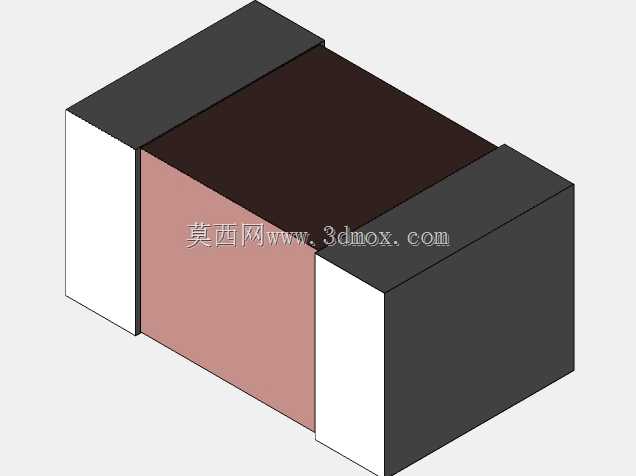

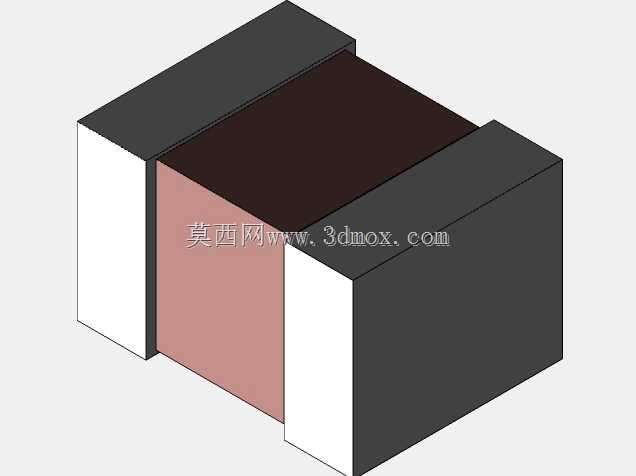

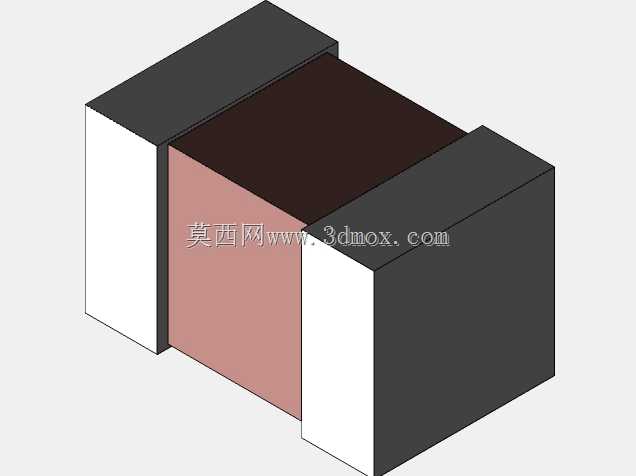

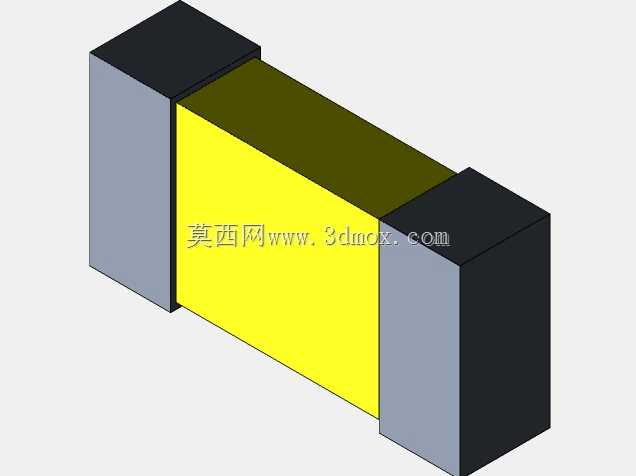

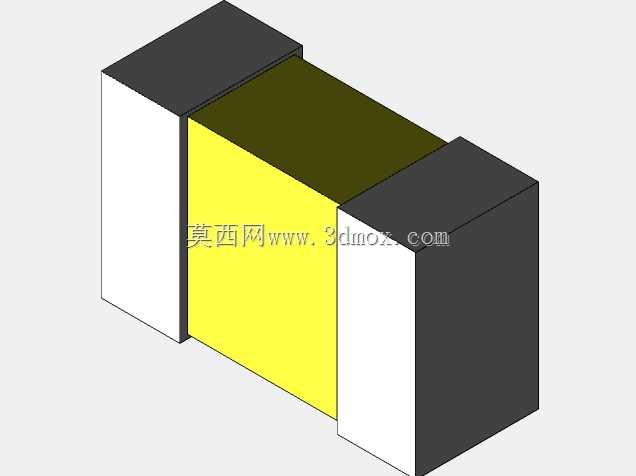

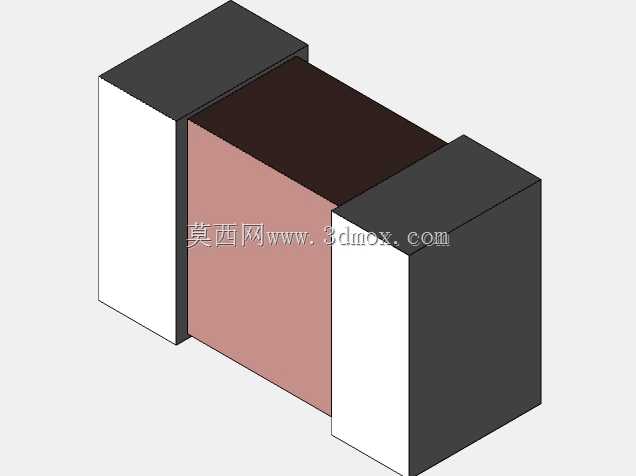

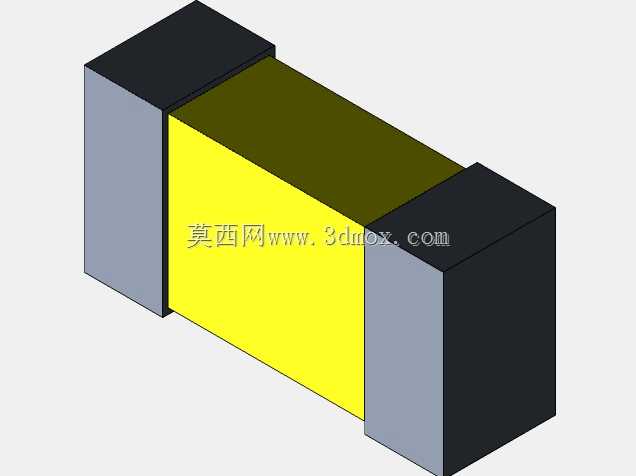

标准规格贴片陶瓷电容器三维数模

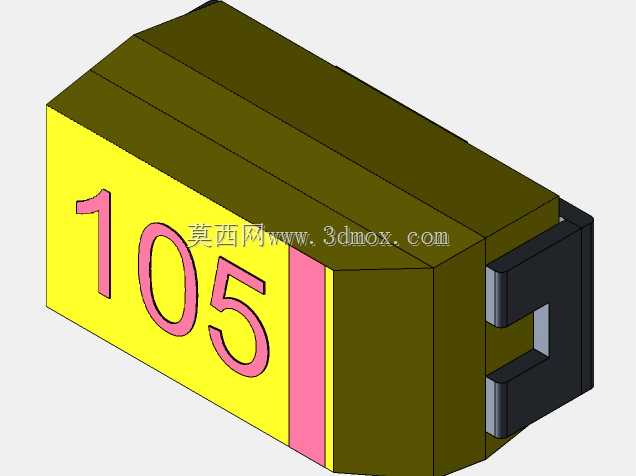

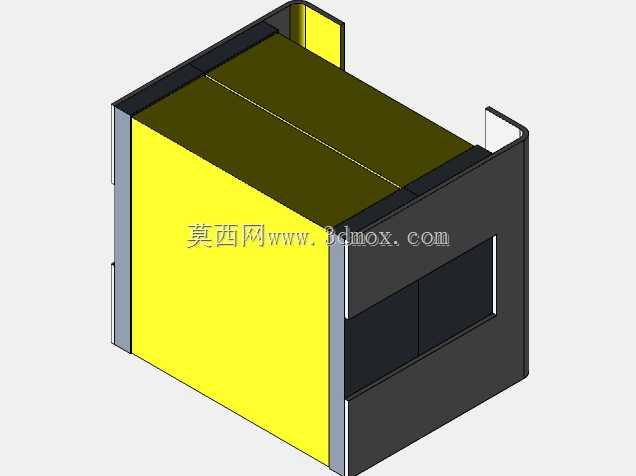

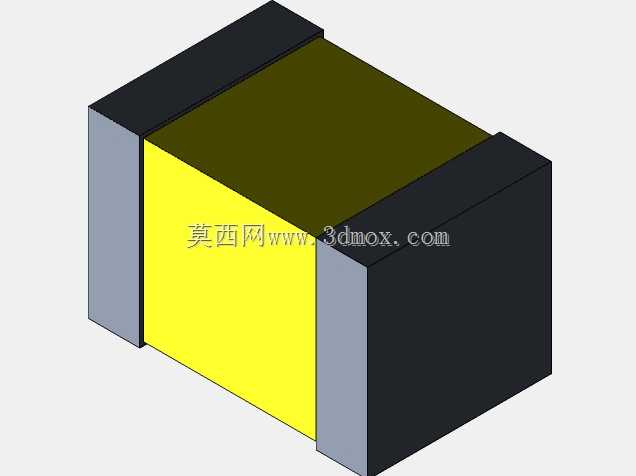

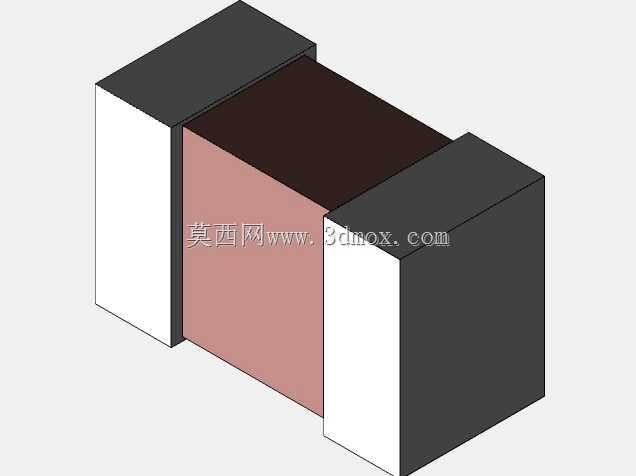

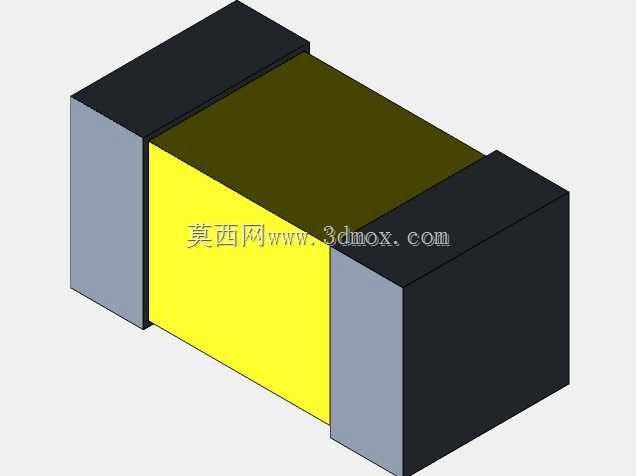

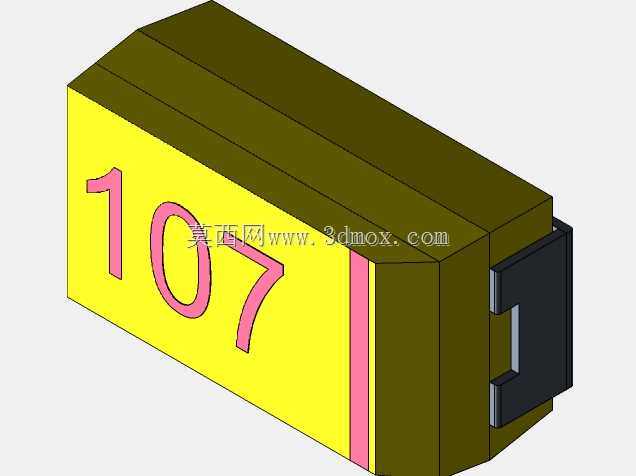

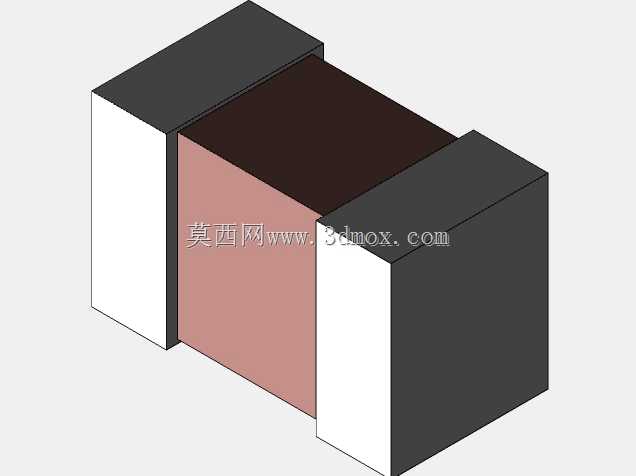

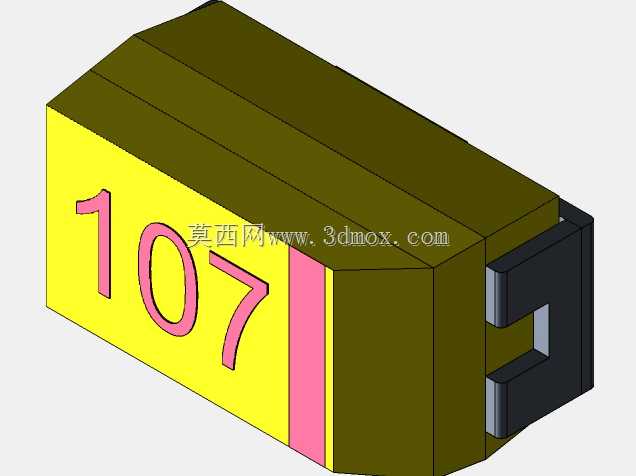

在消费电子、工业控制板卡、汽车电子的PCB布局设计环节，SMD贴片电容是板级电路里用量最大的无源元件之一，从电源去耦、信号滤波到高频旁路，不同容值、不同封装厚度的电容选型直接影响整板的EMC表现与焊接良率。这套数模参照主流陶瓷电容厂商的公开规格书搭建，还原了不同厚度规格的贴片电容完整外形，建模时特意将型号标识里的厚度参数对应到实体尺寸上——型号后缀的厚度标识以1/100mm为单位映射到模型Z向高度，能直接匹配PCB封装库的焊盘边界，避免布局阶段出现元件与周边结构件干涉的问题。做板级结构协同设计时，很多工程师容易忽略电容厚度带来的装配间隙问题，尤其是在紧凑型消费电子的板对板堆叠场景里，电容顶部到上壳的安全间隙往往只有零点几毫米，要是选型时只看封装代码不核对实际厚度，投板后很容易出现元件顶壳的装配故障。这套模型把不同厚度规格的电容本体、端电极的外形都做了还原，端电极的弧度、本体的注塑边角都按照实际量产元件的公差做了处理，导入PCB装配文件后可以直接做干涉检查，不用再额外核对规格书修正尺寸。从设计逻辑上看，这套模型没有做过度的细节简化，本体表面的标识印刷位置、端电极的台阶结构都和实物一致，既可以用于结构装配校验，也能用于产品爆炸图、装配工艺演示的可视化素材。端电极的尺寸严格按照回流焊的工艺要求设置，焊盘搭接长度符合SMT贴片的工艺规范，做钢网开孔设计时也能参考模型的电极宽度调整开孔尺寸，减少焊接时的立碑、虚焊风险。不同厚度规格的电容分别做了独立的实体配置，选型时可以直接根据BOM里的料号调用对应规格的模型，不用反复调整尺寸参数，能大幅缩短板级结构设计的核对周期，尤其是做高密度互连板的布局时，能快速完成整板元件的高度检查，规避后期改板的风险。
