四通道ISP微控制器编程器结构设计

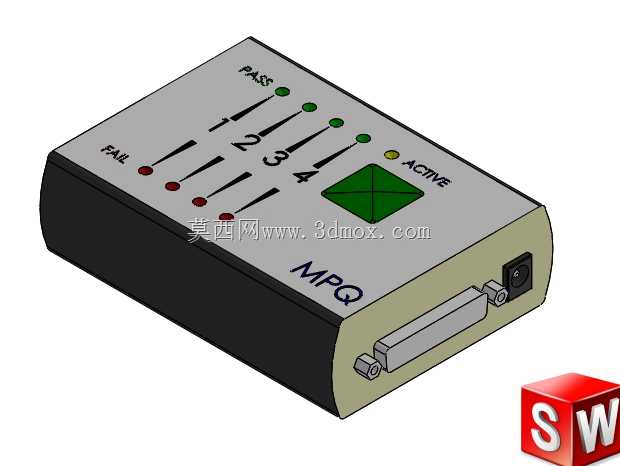

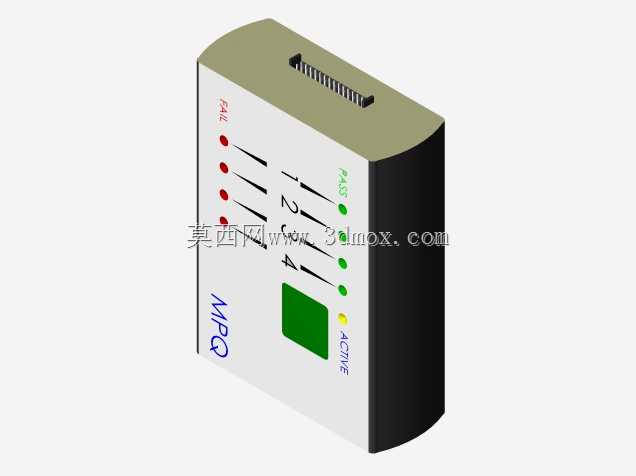

这款编程器主要面向电子制造、嵌入式开发场景下的多通道单片机批量烧录作业，可同时对接4路目标MCU完成程序烧写、熔丝位配置、功能校验全流程操作，适配ATmega、ATINY、AT90、ATxmega全系列AVR架构芯片，支持SPI/JTAG双通讯协议，能在小批量试产、实验室样机调试环节减少单路烧录的等待耗时，提升固件烧写环节的作业效率。设备整体采用卧式长方体盒体结构，外壳做分体式卡扣设计，上盖为浅灰色操作面板，下壳体为黑色阻燃ABS材质，侧端接口区域做浅橄榄色封边处理，整体边角做R3圆弧过渡，避免生产现场挪动时剐蹭操作人员或周边线束。面板区域的布局完全贴合一线操作人员的使用习惯：上方纵向排布4组状态指示灯，每组对应一个烧录通道，红色FAIL灯亮表示当前通道烧录校验失败，绿色PASS灯亮表示烧录完成，最右侧黄色ACTIVE灯为设备运行状态指示，灯亮表示设备已上电并处于待连接状态；面板中部设置方形方向操控按键，可完成通道切换、烧录启动、参数确认等操作，按键做凸起防滑处理，戴防静电指套操作时也能准确触发。设备侧端配置标准并口通讯接口与直流电源输入口，接口旁设置固定螺丝柱，对接通讯线时可通过螺丝锁紧接头，避免生产现场拉扯线束导致接口松动、通讯中断；接口位置距离壳体侧边预留8mm安装间隙，适配常规DB型接头的插拔操作空间，无需额外调整周边设备摆放位置即可完成接线。设计时充分考虑桌面摆放的稳定性，壳体底部预留四个防滑胶垫安装位，胶垫高度1.5mm，既可以避免设备在光滑防静电桌面上滑动，也能让壳体底部与桌面之间留出通风间隙，长时间连续烧录作业时可通过底部间隙自然散热，无需额外加装散热风扇，降低设备运行时的噪音与故障点。面板丝印采用耐摩擦油墨印刷，通道编号、状态标识、品牌标识均做凹印处理，长期频繁操作擦拭也不会出现标识模糊的问题，适合车间、实验室等高频使用场景。设备内部PCB板采用四角螺柱固定，螺柱高度5mm，让电路板与外壳上下盖之间留出足够的走线空间，高压电源区域与信号通讯区域做分隔布局，避免电源干扰影响烧录信号稳定性，电源输入端做反接保护电路设计，误接正负极时不会烧毁内部主控芯片。
