三环通道式内燃机活塞结构设计

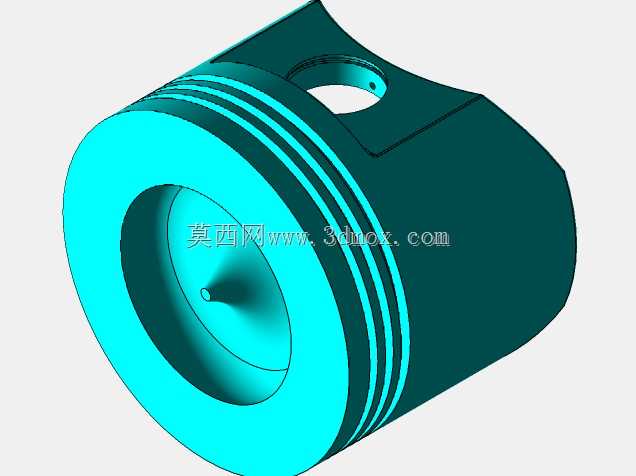

这款活塞主要面向中小排量往复式内燃机的装配场景，是内燃机动力转换环节的核心承压部件，工作时需在气缸套内完成高频往复直线运动，承接燃烧室爆燃产生的高压推力，通过配套的活塞销将作用力传递给连杆，最终带动曲轴旋转完成热能到机械能的转换。从结构设计来看，活塞头部设置了三道环槽，对应安装气环与油环，上部两道气环主要承担燃烧室高压燃气的密封作用，阻断燃气下窜至曲轴箱的通路，下部油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺展均匀的油膜，降低活塞往复运动的摩擦损耗。活塞顶部采用了内凹的燃烧室造型，可配合气缸盖、气门结构组织合理的进气涡流，优化油气混合效果，提升燃烧效率，凹坑的深度与轮廓曲率经过匹配计算，可适配对应排量机型的压缩比要求，避免出现爆震、燃烧不充分等问题。活塞销座部位设置了贯通的销孔，用于安装活塞销实现与连杆小头的连接，销孔内部设计有对应的卡簧槽，可通过卡簧限制活塞销的轴向窜动，避免销子端部刮伤气缸内壁；销座与活塞主体的过渡位置做了圆弧加强处理，可分散爆燃工况下的应力集中，避免高频载荷下出现结构开裂。设计过程中需要严格控制活塞的外形尺寸公差，活塞裙部的椭圆度、圆柱度需匹配气缸套的内壁尺寸，预留合理的热膨胀间隙，避免冷机启动时敲缸、热机工况下胀缸拉缸的问题；活塞的整体高度、环槽位置、销孔中心到活塞顶面的距离都需要严格匹配对应机型的安装边界，确保活塞运行到上止点、下止点位置时，不会与气门、曲轴平衡块发生运动干涉，同时三道环的开口间隙、侧隙也需要和环槽尺寸匹配，保证密封与刮油效果的同时，避免环组卡滞失效。活塞内部采用了薄壁中空的结构设计，在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升内燃机的高转速响应能力，内壁的壁厚过渡均匀，避免壁厚差过大导致热胀冷缩不均匀产生形变。
