金士顿8GB台式机内存条结构复刻设计

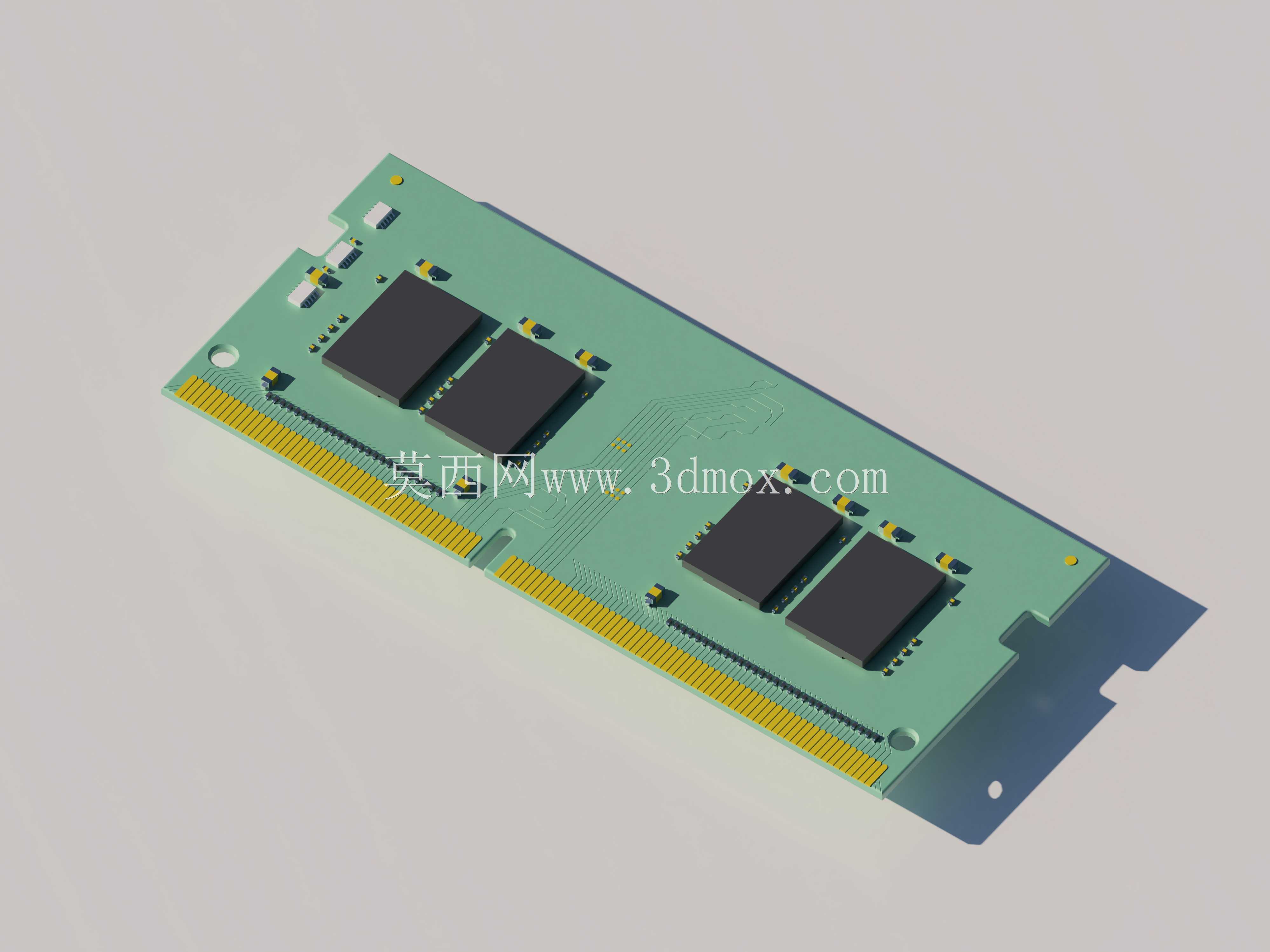

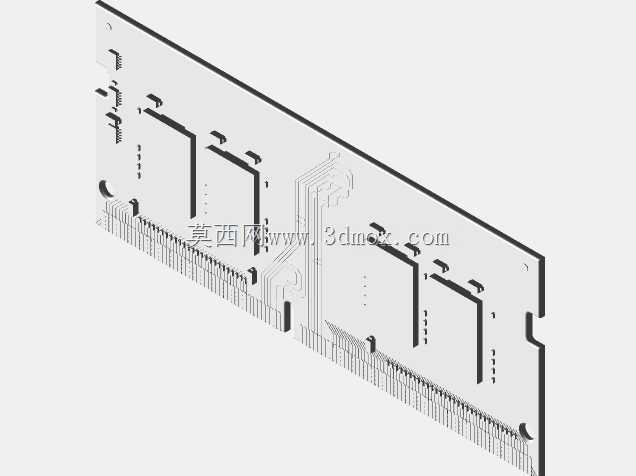

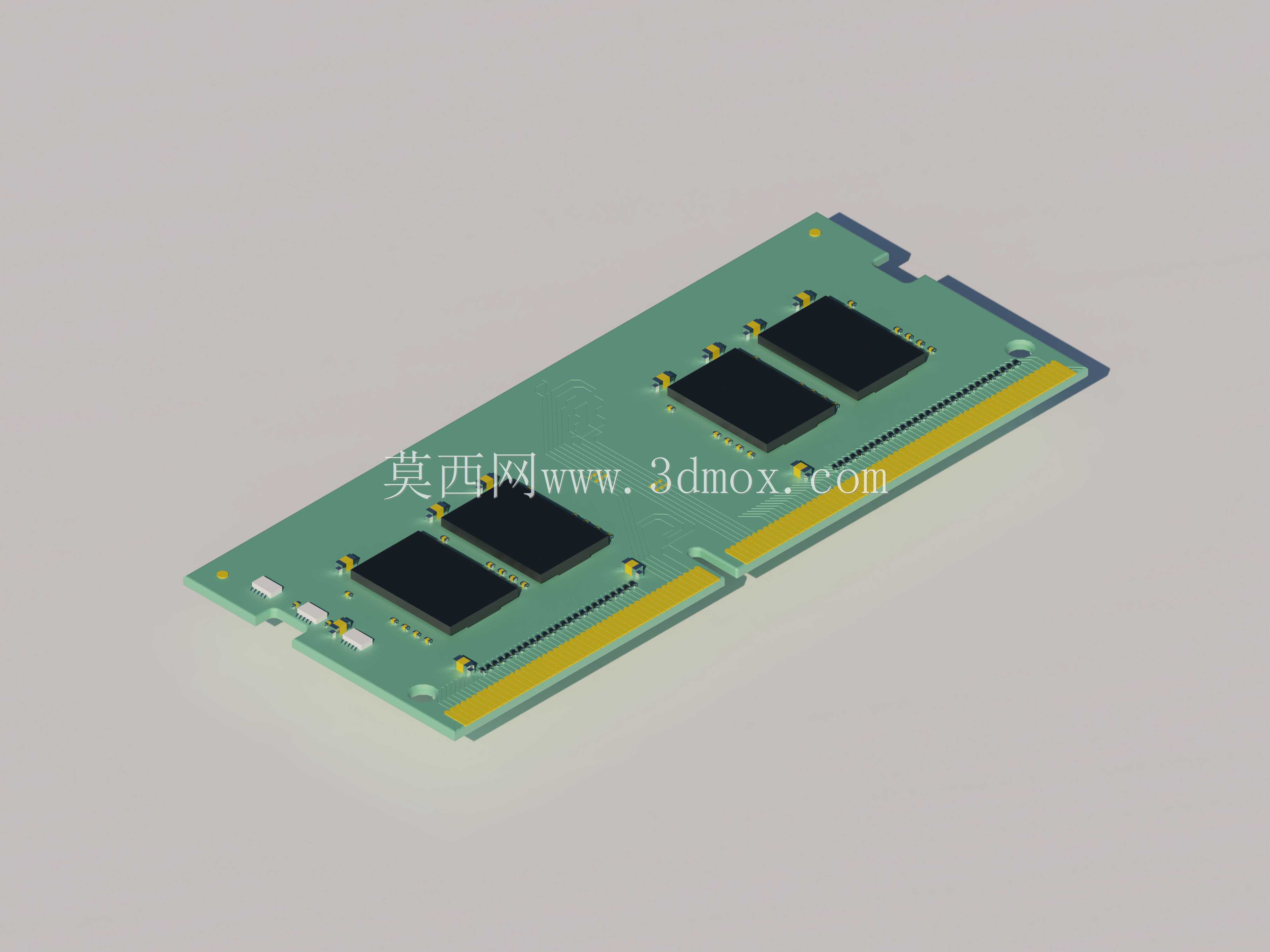

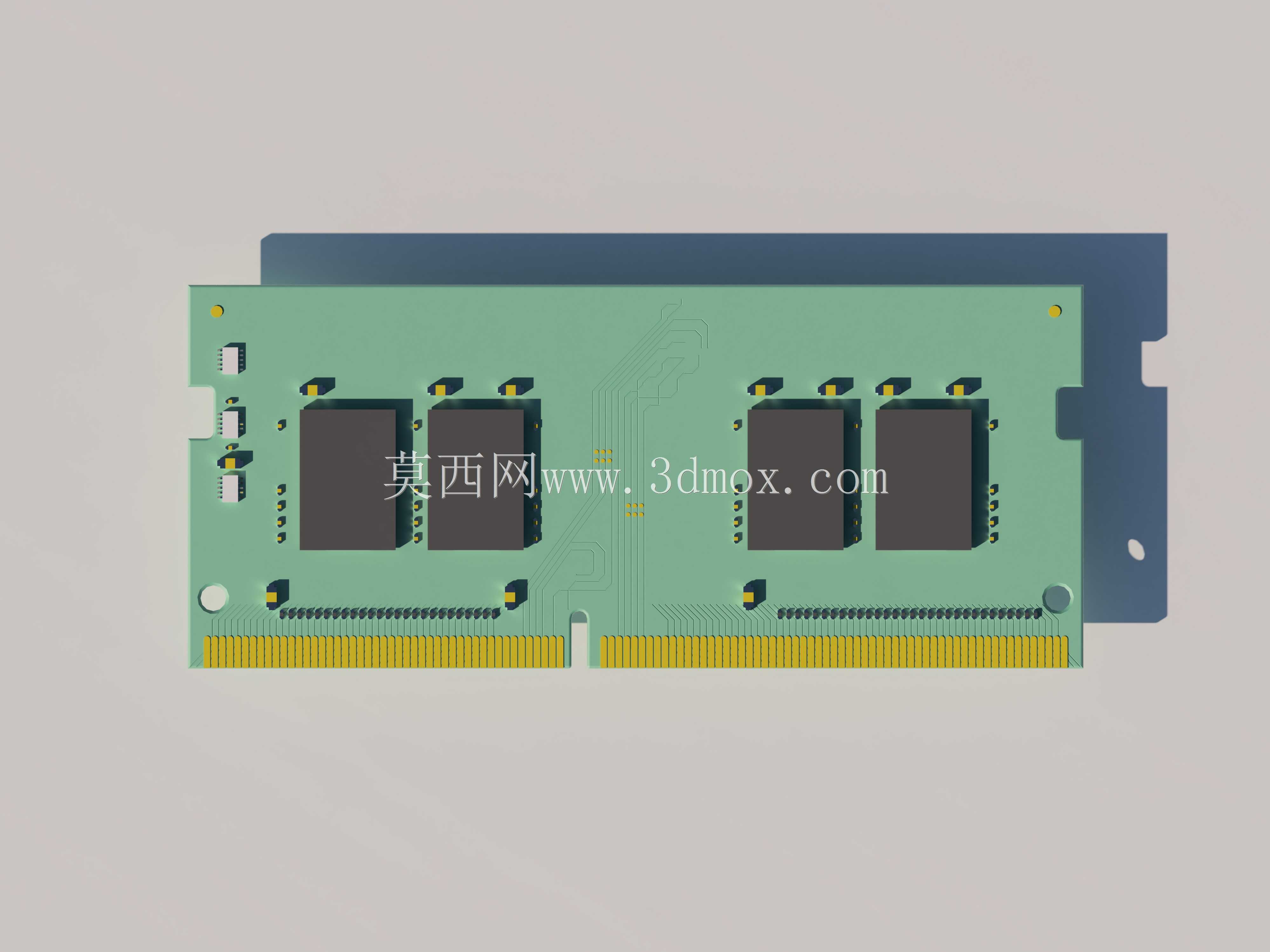

日常做消费电子结构适配设计时，内存条这类标准插接件的三维建模是绕不开的基础工作，很多刚入行的工程师容易忽略这类标准件的细节精度，导致后续机箱内部干涉检查、散热风道模拟出现偏差。这款复刻的8GB台式机内存条，完全遵循DDR系列台式机内存的通用安装规范做结构还原，建模时首先锁定的是金手指区域的尺寸边界，标准台式机内存的金手指段长度、缺口定位位置都严格对应通用DIMM插槽的公差要求，缺口的不对称设计是防呆核心，建模时特意把缺口的倒角、边缘过渡做了细化，避免装配模拟时出现插槽对位偏差的误判。PCB板体的厚度选取了常规台式内存的1.2mm标准值，板体边缘的定位孔、侧边卡扣卡位的位置都对应市售主流主板内存插槽的卡扣结构，做结构装配验证时可以直接匹配通用插槽的卡扣行程，不需要额外调整卡位参数。板载的四颗内存颗粒的布局完全参考市售同款内存的排布逻辑，颗粒的高度、引脚间距都做了等比例还原，颗粒周边的 tiny 贴片电容、电阻的位置也没有省略，这些小元件的高度差会直接影响内存散热马甲的安装适配，很多简化模型会删掉这些细节，导致后续做散热方案设计时出现马甲压件的问题。从实际应用场景来看，这类内存模型主要用于台式机整机结构装配验证、机箱内部走线路径模拟、散热风道仿真分析，也可以用于ITX小机箱的内部空间校核——很多小机箱的内存高度限制严苛，要是模型省略了板体顶部元件的高度差，很容易出现机箱侧盖无法闭合的问题。建模时还特意还原了板体一端的SPD芯片位置，以及板边的工艺倒角，这些细节虽然不影响核心功能，但在做产品展示动画、装配流程演示时，能大幅提升场景的真实感。做这类标准电子插接件的建模，核心不是外观的相似度，而是安装边界的1:1还原，所有和装配相关的尺寸都要卡在通用规范的公差带内，比如金手指到板体顶端的总高度、板体宽度、卡扣位的深度，这些参数直接决定了模型能不能直接用于整机的干涉检查，要是尺寸偏差超过0.5mm，在做紧凑结构的机箱设计时就会出现装配错误。另外板体表面的丝印区域虽然做了简化处理，但预留了丝印的位置平面，后续如果需要做定制化的外观修改，可以直接在对应平面贴图，不需要重新拆分曲面。
