方形底座工业操纵杆结构设计

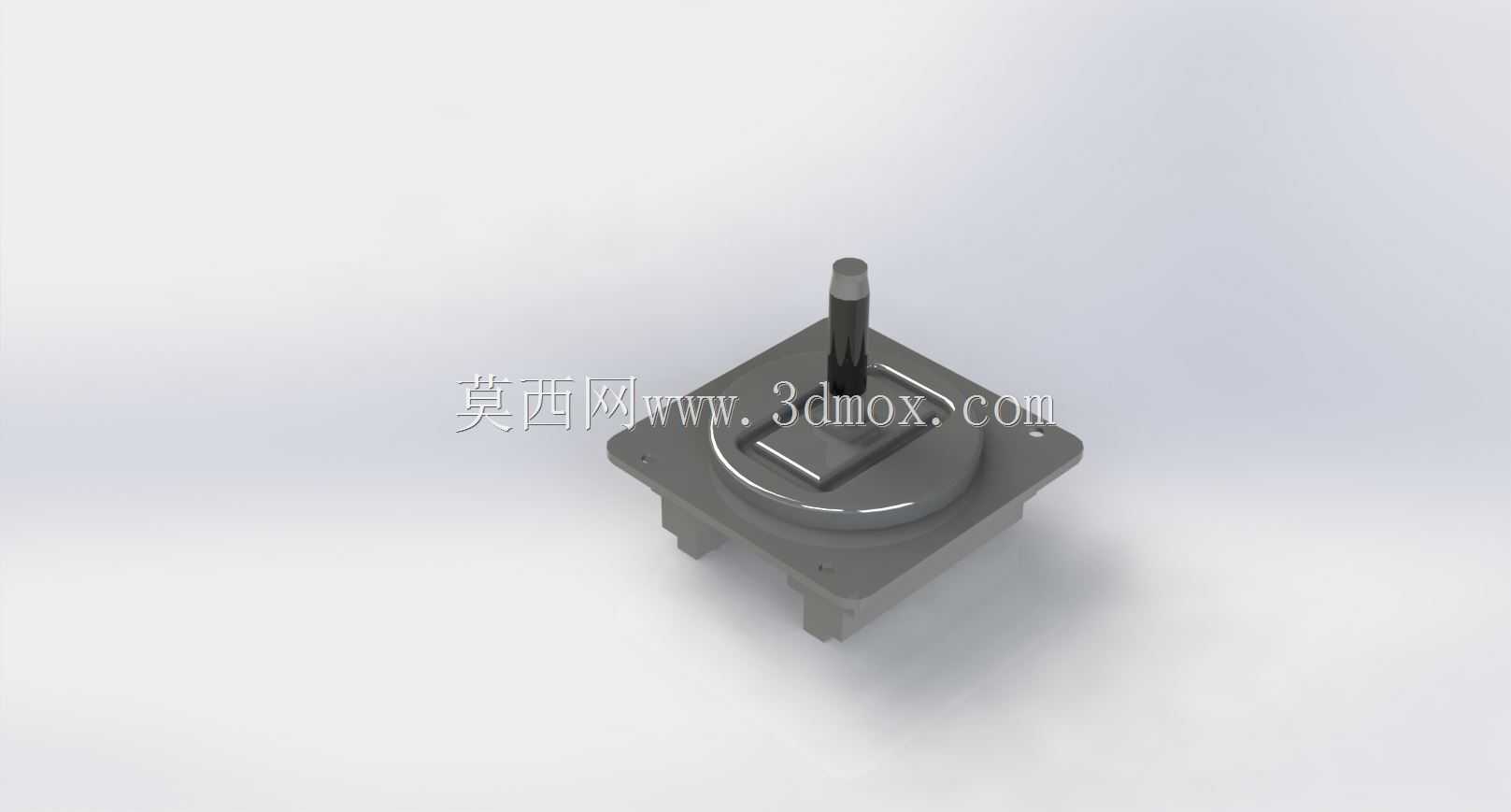

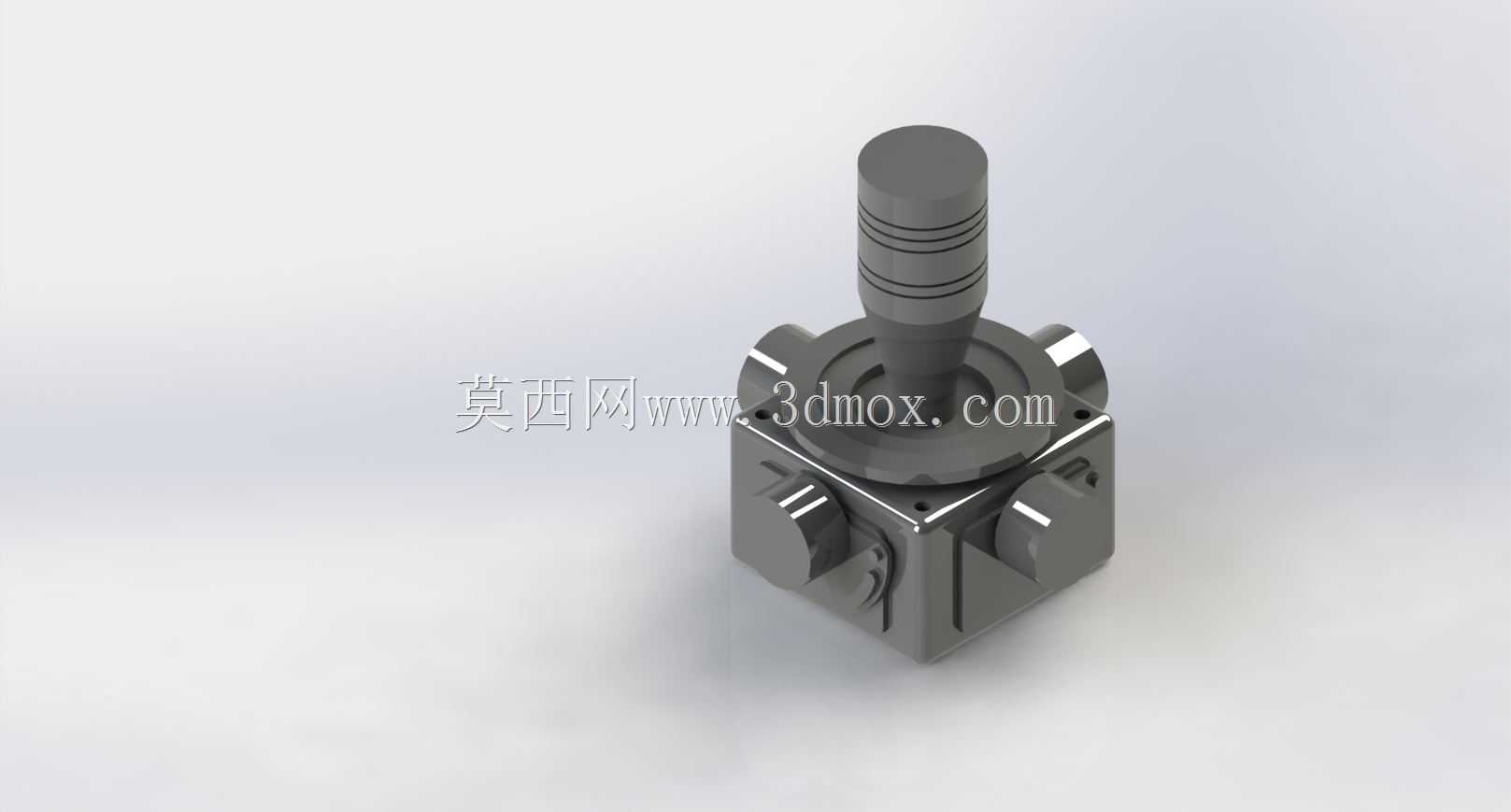

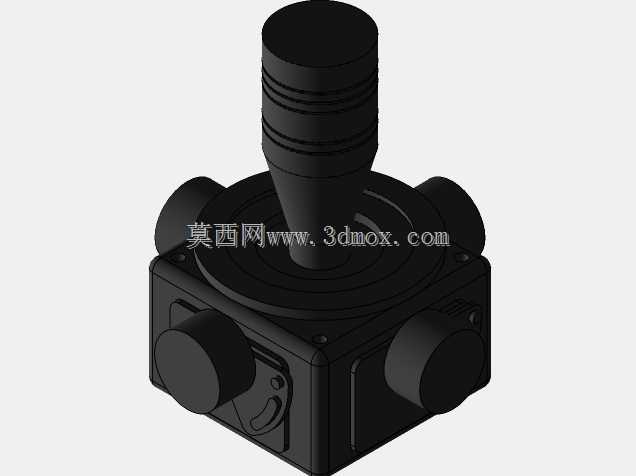

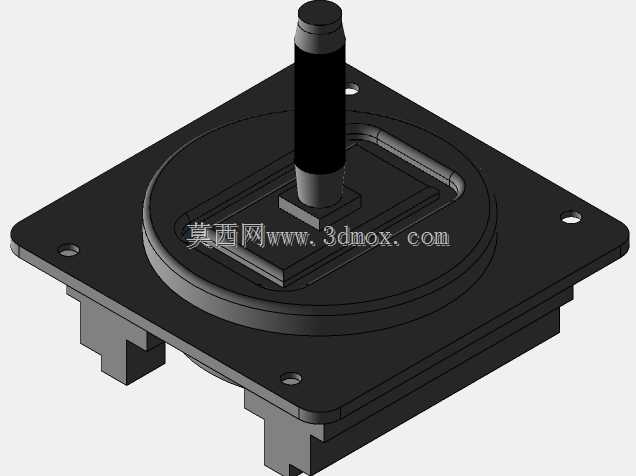

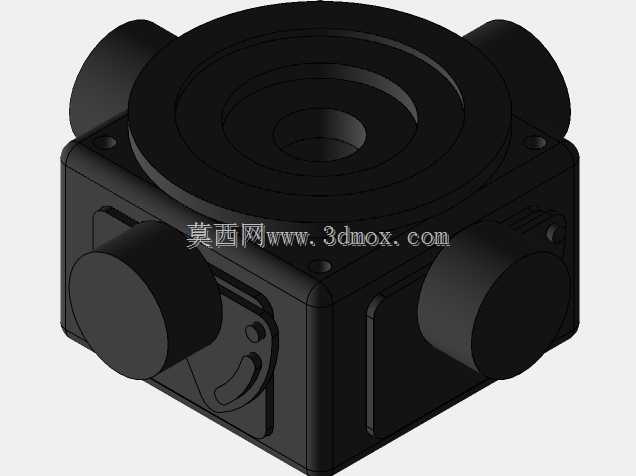

这款操纵杆主要面向工业设备的人机交互操控场景，常见于工程机械操作台、工业机器人示教单元、起重设备操控面板、特种作业车辆驾驶位等需要多向指令输入的工位，作为操作人员向设备传递动作指令的核心交互部件，承担着方向切换、速率调节、动作触发等实际操控功能，其结构可靠性直接影响设备操作的精准度与作业安全。从结构设计来看，整体采用方形安装底座作为承载主体，底座四角预留安装孔位，可直接通过螺栓固定在设备操控台的预留安装位上，安装边界规整，适配多数标准操控台的开孔尺寸，底座下方设置定位凸台结构，安装时可嵌入台面孔位完成预定位，避免装配过程中出现偏移，降低现场安装的对位难度。操纵杆的杆体采用阶梯式圆柱结构，顶部设置握持帽，握持部位做了防滑适配的直径设计，贴合人手握持的弧度，长时间操作不易产生滑脱疲劳，杆体与底座的衔接部位设置圆形回转支撑座，支撑座内部预留多向摆动的运动间隙，可实现前后左右四个基础方向的摆动操控，部分工况下还可配合内置电位器或霍尔元件实现摆动角度对应的信号输出，匹配不同的操控灵敏度需求。底座上部的方形凹槽区域为内部元件的容纳腔，可将信号采集模块、复位弹簧组件、限位结构全部集成在腔体内部，既可以对内部精密元件形成防护，避免车间环境中的粉尘、切削液溅入造成元件损坏，也能让整体外观更简洁，减少外部突出结构带来的磕碰风险。设计过程中充分考虑了工业场景的使用强度，杆体与支撑座的衔接部位做了加强结构处理，可承受频繁往复摆动的载荷，复位结构采用对称式弹簧布局，松开操纵杆后可自动回到中位，避免设备持续接收到偏移指令引发误动作，整体结构没有多余的外露连接件，日常维护时仅需拆开底座盖板即可完成内部元件的检修更换，无需整体拆卸操控台，适配工业现场快修快保的运维需求。
