Odroid HC2嵌入式开发板专用散热结构

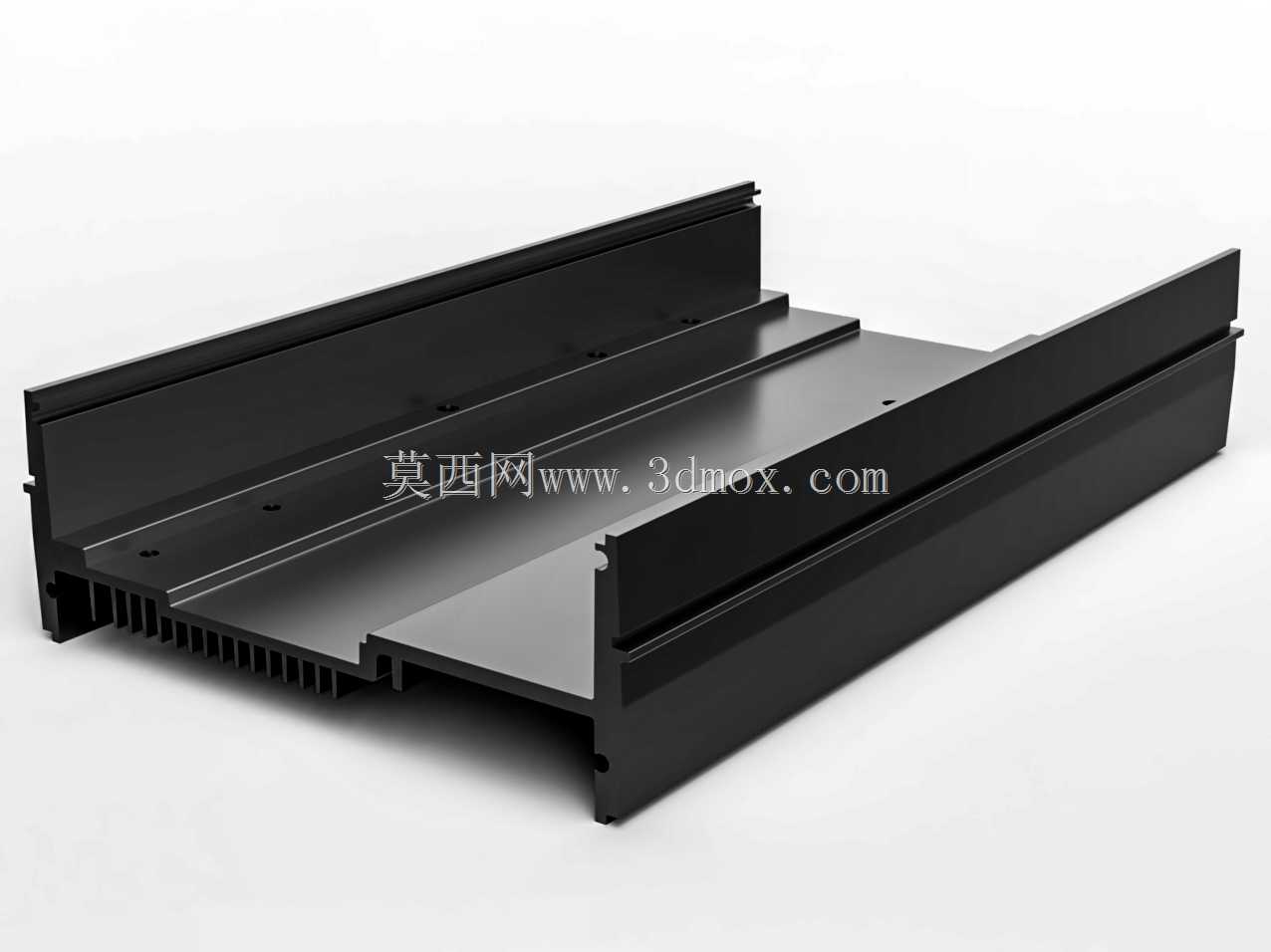

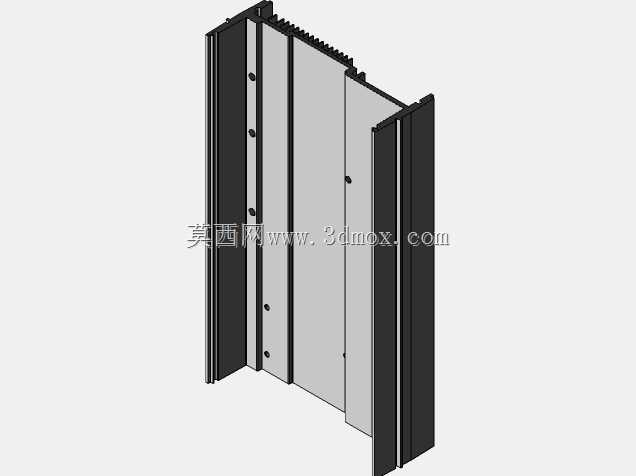

这款散热结构专为Odroid HC2系列单板计算机设计，适配嵌入式开发、小型网络存储、边缘计算节点等部署场景，这类应用场景下设备往往需要7*24小时持续运行，主控芯片、存储颗粒的持续发热会直接影响运行稳定性，严重时会触发降频、数据读写错误甚至硬件损坏，因此配套散热结构的设计合理性直接决定整机长期运行的可靠性。从结构设计来看，整体采用一体化铝挤成型工艺，主体为平板式导热基底，基底两侧设置向上翻折的围挡结构，一方面可以在安装时对开发板形成侧向定位，避免装配过程中出现横向偏移，另一方面围挡与基底衔接处设置连续的薄型鳍片阵列，鳍片沿设备长度方向排布，既可以利用设备自身风道形成被动散热的气流通道，也能在搭配低转速轴流风扇时引导气流纵向穿过鳍片间隙，提升换热效率。基底表面预留对应开发板固定孔位的安装点位，点位公差控制在0.1mm以内，装配时无需额外打孔调整，可直接通过铜柱或螺丝与开发板锁紧，保证基底与主控芯片、存储颗粒的导热面紧密贴合，减少接触热阻。两侧围挡的高度经过精准核算，刚好覆盖开发板上核心发热元件的高度范围，不会干涉板载接口、外接存储设备的插拔，同时围挡边缘做了0.3mm的倒角处理，避免装配过程中划伤PCB板表面的阻焊层或元件引脚。鳍片厚度控制在1.2mm，鳍片间距2.5mm，这个参数是平衡散热面积与风阻的最优区间，被动散热工况下可以依靠自然对流带走大部分热量，在密闭小型机箱内部署时，也不会因为鳍片过密导致积灰影响长期散热效果。基底的厚度设置为3mm，足够的厚度可以保证热量在基底平面内快速均温，避免局部热点集中，同时整体结构的刚性足够，安装后不会出现形变，保证长期使用后导热界面材料不会因为结构应力出现脱层、间隙增大的问题。从安装边界来看，整体外形尺寸完全匹配Odroid HC2开发板的安装孔位布局，安装后不会超出开发板的长宽边界，适配市面上绝大多数HC2专用的亚克力、金属外壳，不需要对原有外壳做额外切削改造，替换原有散热片时可以直接兼容原有固定件，降低改装的物料成本与操作难度。在实际应用中，这款散热结构可以将满负载运行的HC2主控温度控制在合理区间，相比原厂简易散热片，持续高负载下的温度降幅可达15-20℃，完全满足家庭NAS、轻量服务器、工业边缘采集节点等场景的长期稳定运行需求。
