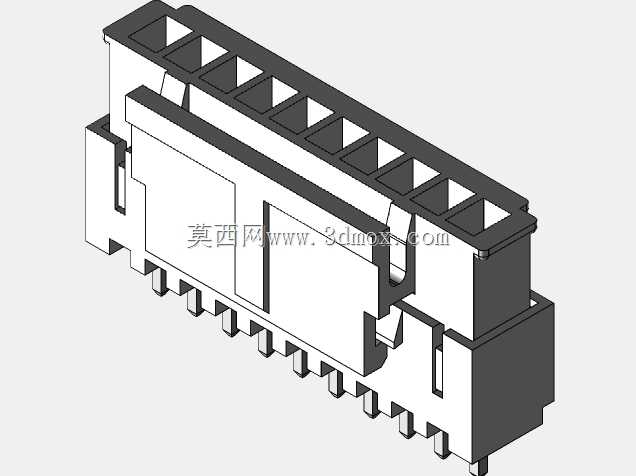

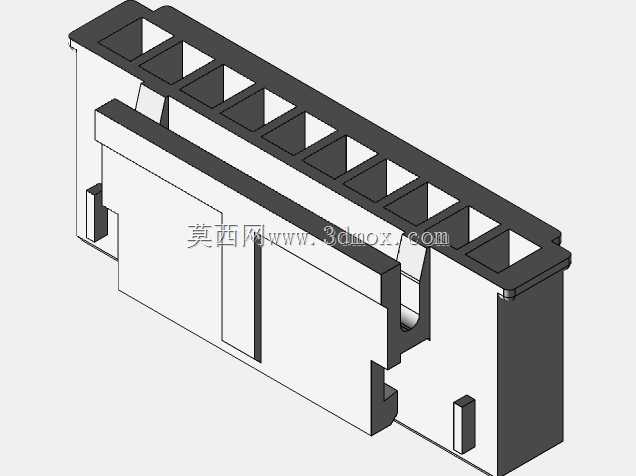

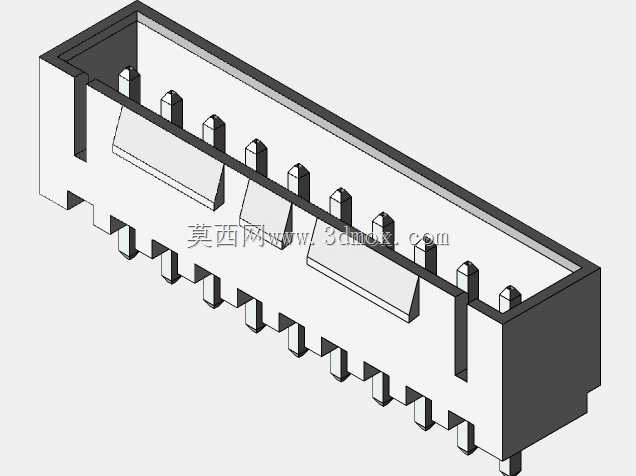

10针SMH250-SMW250连接器组件结构

这款10针位的连接器组件，主要应用在工业控制板卡、小型智能设备内部的线束对接场景，常见于伺服驱动端口信号传输、传感模块与主控单元的线路连接环节，承担低压差分信号、小功率供电回路的物理衔接作用，能在设备内部有限的装配空间里完成多线路的快速对接，减少散线焊接带来的装配效率低、接点易松脱的问题。从结构设计来看，组件采用公母对插的卡扣式锁紧结构，插合后侧边的弹性卡爪会嵌入对接端的卡槽内，避免设备运行过程中受振动、拉扯出现接插松脱导致的信号中断问题；接触端子采用错位排布设计，每根针位的间距保持2.5mm标准规格，既满足安规要求的电气间隙，也适配行业通用的压接端子规格，不需要单独开发定制端子件，能大幅降低批量应用的物料成本。外形结构上，主体采用耐高温的工程塑料壳体，壳体侧边设计有导向滑槽，对插过程中可以通过滑槽引导公母端对位，避免针位错位导致的端子弯折、接触不良问题；底部的焊针长度适配1.6mm厚度的常规PCB板，过波峰焊时焊针伸出板面的长度刚好满足焊锡浸润要求，不会出现焊盘连锡、针脚过短焊接不牢的问题；壳体顶部的方槽是端子防退结构的卡位，端子压接线束插入后，防退卡会卡在槽位内，防止拉扯线束时端子从壳体内脱出。安装边界方面，该连接器在PCB板上的占用宽度为10个针位对应的25mm总跨度，加上两侧导向结构的余量，板上预留的安装空间长度不小于28mm、宽度不小于8mm即可满足装配需求；对插端的线束出线方向采用侧向出线设计，相比直出线结构能减少设备内部的垂直空间占用，适合内部堆叠紧凑的小型化控制设备使用。接触端子的接触区域采用镀金处理，能在长期使用中降低接触电阻，避免氧化导致的信号衰减，适配最高1A的载流需求，完全满足工业场景下信号传输、小功率供电的使用要求；壳体表面的加强筋结构，既提升了塑件本身的结构强度，在自动化插件装配时也能作为吸盘吸附的定位基准，适配SMT产线的自动上料装配流程，不需要额外设计定制吸嘴，能直接匹配通用的贴装设备完成板端焊接工序。
