直插式DO-201封装二极管三维建模

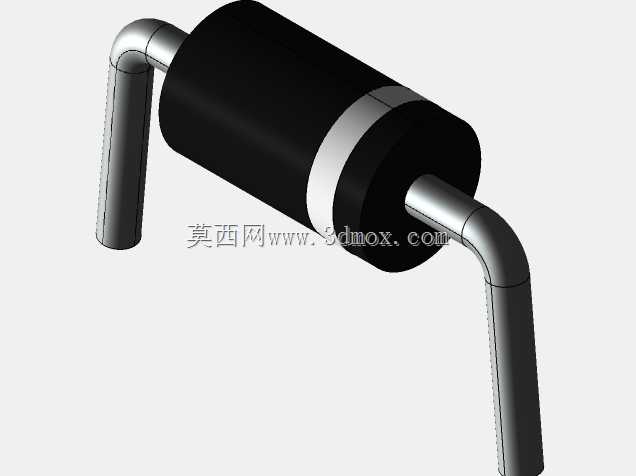

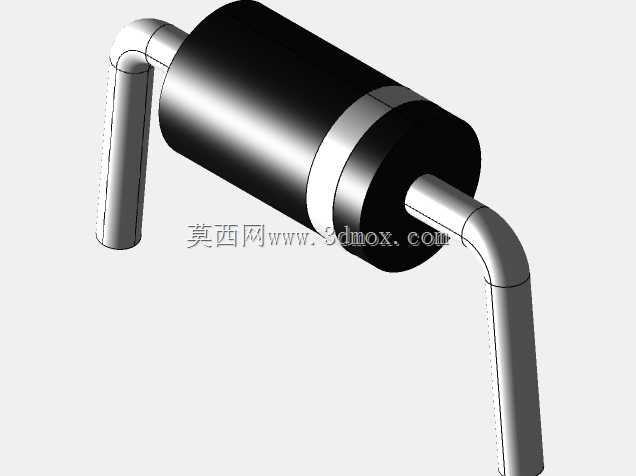

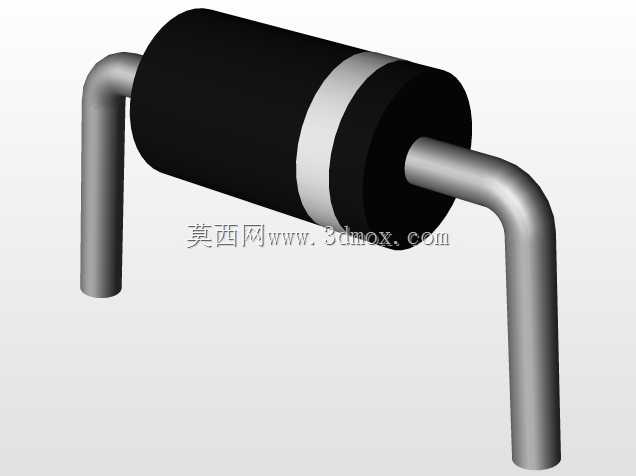

在电路板结构设计、电子设备整机布局工作中，直插式二极管的三维建模精度直接影响PCB装配干涉检查、结构件开孔尺寸匹配、整机布线空间预留的实际效果，不少刚入行的结构工程师容易忽略这类小元件的安装边界，导致样机装配阶段出现引脚弯折干涉、元件本体与周边结构件磕碰、波峰焊后元件歪斜顶到外壳等问题，这类问题在小体积电源模块、工控控制板、民用消费电子主板的设计中尤为常见。这款DO-201封装的直插二极管模型，完全按照实际量产元件的尺寸参数构建，本体直径4.5毫米，本体长度7.5毫米，针对不同安装场景预留了两种引脚节距的适配参考：水平贴装时适配15毫米的引脚节距，垂直安装时适配6毫米的引脚节距，建模时特意还原了引脚的金属质感与本体的哑光黑色封装外观，同时在引脚与本体衔接处做了圆角过渡处理，避免模型导入装配环境后出现尖锐棱边导致的干涉误判。日常做PCB布局时，很多工程师习惯直接调用EDA软件导出的简易元件模型，这类模型往往只标注了引脚间距，忽略了本体的实际直径与引脚伸出长度，在做整机结构堆叠时，很容易出现二极管本体与上方屏蔽罩、侧边固定柱的空间冲突，尤其是在电源输入端口附近的整流二极管位置，因为元件本身发热量大，需要预留散热空间，精准的三维模型能帮助工程师在设计阶段就核算好元件与周边结构的安全距离，不用等到打样后再反复调整板件位置。建模过程中没有刻意简化引脚的圆柱结构，也没有过度添加无关的细节纹理，保证模型在各类三维设计软件中都能流畅加载，不会因为模型面数过多导致大装配体卡顿。做垂直安装场景的适配时，特意将引脚的弯折位置做了参数化预留，工程师可以根据自身板件的实际厚度调整引脚伸出长度，不用重新建模就能适配不同板厚的安装需求；水平安装时，模型本体的底部与PCB板面的距离也按照实际波峰焊的工艺要求做了预留，避免出现本体贴板过近导致焊接时助焊剂残留无法清理、散热不畅等工艺问题。在工控类设备的控制板设计中，这类DO-201封装的二极管常被用作整流、续流、防反接保护，工作时会有一定的温升，精准的外形模型能帮助结构工程师提前核算散热风道的走向，避免元件被周边结构件挡住风道导致过热失效；在做线束布线时，也能提前预判导线与二极管本体的距离，避免导线绝缘层被高温元件烤化引发短路故障。
