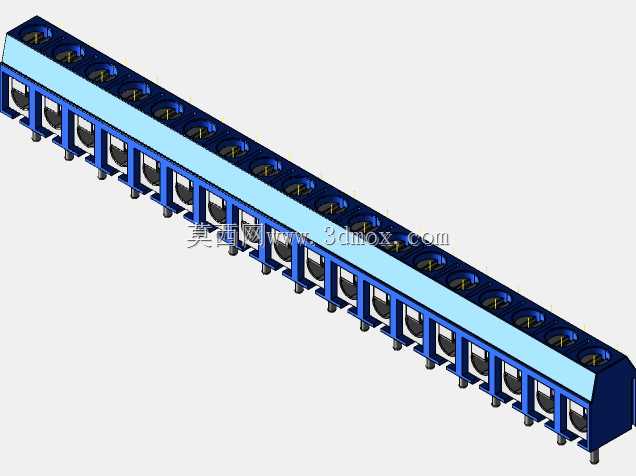

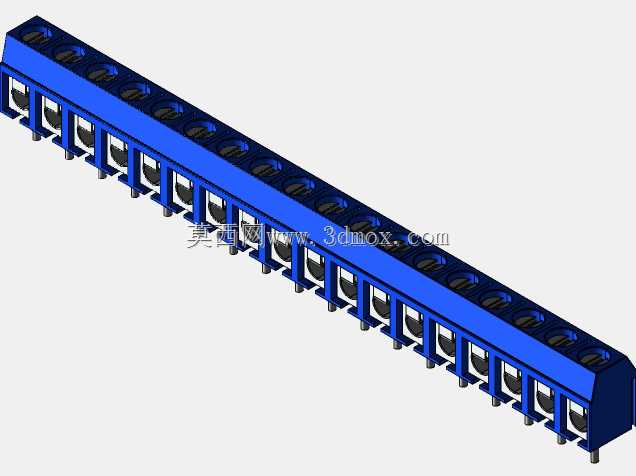

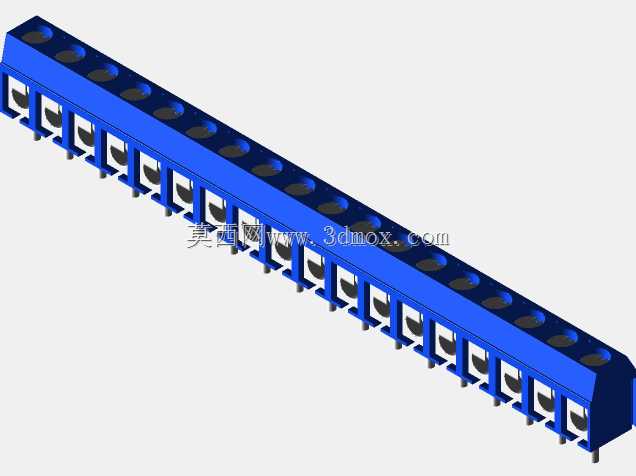

18针5mm间距蓝色栅栏式接线端子

这款栅栏式接线端子是电气回路布线中常用的分线连接部件，主要应用在低压电控柜内部配线、小型设备控制板外接线路、工业传感器集线、电源模块输出分线等场景，用来实现多股导线的可靠压接与分路导通，避免导线直接铰接带来的接触不良、绝缘脱落、检修排查困难等问题。从结构设计来看，整体采用蓝色阻燃绝缘基座，每一路接线位都设置独立的隔栏，能够防止相邻接线位的导线裸露部分意外搭接造成短路，适配多股软线或者单股硬线的螺丝压接固定，接线时导线剥头后插入对应接线孔，拧紧顶部压线螺丝即可完成固定，压线部位的金属件采用导电性能优良的铜质基材，表面做镀锡处理，既降低接触电阻减少长期通电的发热，也能抵御潮湿环境下的氧化锈蚀，提升长期使用的可靠性。安装方式为直插式通孔焊接，引脚间距统一为5mm，整排共18个接线位，整体长度90mm，宽度7.6mm，高度10mm，在PCB板上布局时需要预留对应长度的安装空间，引脚孔径按照常规波峰焊工艺要求设计，能够适配常规PCB板的焊盘尺寸，焊接后基座与板面贴合平整，不会出现歪斜翘起的情况。设计过程中充分考虑了现场布线的操作便利性，每个接线位的压线螺丝槽口统一朝向外侧，接线时不需要倾斜螺丝刀即可完成操作，隔栏的高度刚好遮挡住导线剥头后的裸露部分，同时不会遮挡螺丝操作位，兼顾安全防护与操作效率。基座的绝缘材料选用耐温等级满足常规工业电控要求的工程塑料，能够承受焊接时的高温冲击，不会出现基座融化变形的情况，同时具备一定的抗冲击强度，在设备运输、日常检修的轻微磕碰下不会出现开裂破损。在实际选型使用时，需要根据回路的额定电流匹配对应线径的导线，避免过载发热，安装时要保证每一路的压线螺丝拧紧扭矩符合工艺要求，防止长期使用后螺丝松动造成接触电阻过大发热，相邻接线位的导线剥头长度要控制在合适范围，避免过长的裸露部分超出隔栏防护范围。这类接线端子相比焊接式导线连接，后期检修更换线路时不需要拆焊PCB板，只需要松开对应位置的压线螺丝即可更换导线，大幅降低设备后期的维护成本，在小功率控制回路、信号传输回路的布线中应用十分广泛。
