英特尔S1200KP主板3D打印IO屏蔽挡板

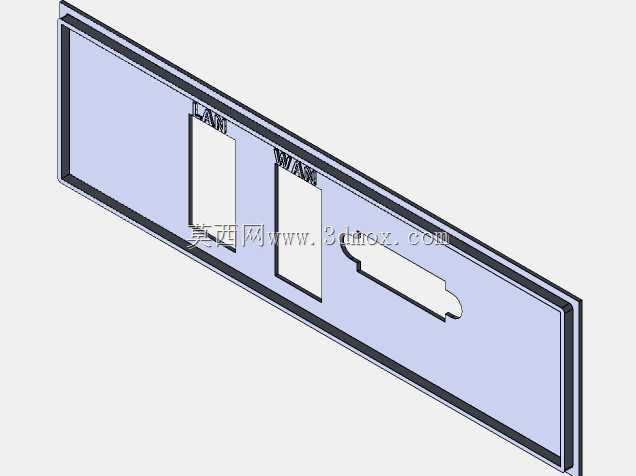

这款IO屏蔽挡板是针对英特尔S1200KP主板定制的配套结构件，主要应用在搭载该型号主板的工控机箱、小型服务器机箱组装场景中，解决非原厂机箱搭配主板时IO接口区域漏缝、电磁外泄、防尘防护不足的实际问题。日常装机作业里，不少存量S1200KP主板会被改装到非原装机箱中，通用机箱的IO开口无法精准匹配主板的LAN、WAN及其他扩展接口布局，容易出现接口对位偏差、缝隙过大的情况，不仅影响机箱内部的电磁屏蔽效果，外部的灰尘、杂物也容易顺着缝隙进入机箱内部，积累在主板接口周边带来短路、接触不良的隐患，这款定制挡板就是针对这类改装场景设计的适配结构。从功能特性来看，挡板主体采用薄型平板结构，边缘做了阶梯式折边处理，安装时可以嵌入机箱的IO开口槽位，折边的厚度与常规机箱IO位的卡槽间隙匹配，不需要额外打胶或者螺丝固定，依靠折边的卡紧力就能实现初步固定，安装后挡板平面与机箱外壁齐平，不会出现凸起或者凹陷的装配问题。挡板上的开孔完全对应S1200KP主板的后置接口布局，两个矩形开孔分别对应LAN、WAN网络接口，开孔边缘做了0.2mm的让位倒角，避免插水晶头时出现卡滞，旁边的异形开孔对应主板的其他外置接口，开孔尺寸严格按照接口外轮廓预留装配公差，既不会因为开孔过小挡住接口，也不会因为开孔过大留下多余缝隙。设计过程中优先考虑了3D打印的工艺适配性，整体壁厚控制在1.2mm，既保证打印完成后有足够的结构强度，不会因为插拔接口受力出现变形，也不会因为壁厚过大增加打印耗材用量与打印时长。所有的开孔转角都做了R0.5的圆角过渡，避免FDM打印时出现转角翘边、层间结合力不足的问题，折边位置的内角做了轻微的应力释放槽，打印完成后不会因为材料冷却收缩导致折边角度出现偏差。安装边界方面，挡板整体长宽尺寸完全匹配标准MATX机箱的IO开口通用尺寸，只要是预留了标准IO开孔的机箱，都可以顺利装入，挡板内侧与主板接口面板的预留间隙为3mm，不会出现安装后顶到主板接口焊点的问题，外侧表面做了平面处理，后续可以根据机箱配色做喷漆、覆膜等表面处理，和机箱整体外观保持一致。实际使用中，这款挡板除了基础的接口对位、遮挡缝隙作用，还能起到一定的电磁屏蔽效果，减少主板接口区域的电磁辐射外泄，同时阻挡外部的飞虫、灰尘进入机箱，延长主板接口的使用寿命，尤其适合在粉尘较多的车间工控设备、长期不间断运行的小型服务器装机场景中使用。
