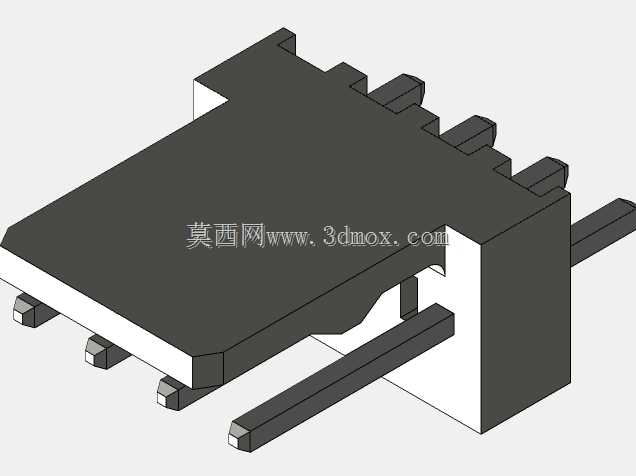

4克拉莫仕垂直带锁PCB接线板头结构

在工业控制板卡、消费电子主板、电源模块的板端接线场景里，这类垂直出线的带锁板头是解决线束与PCB可靠连接的核心部件，日常选型时经常会碰到接线拉扯松脱、出线方向挤占板上元件布局空间、焊脚过波峰焊时定位偏移的问题，这款板头的结构设计刚好针对性解决了这些现场痛点。从实际安装边界来看，该板头采用直插式焊脚设计，四个焊脚沿本体长度方向等距排布，焊脚伸出本体底部的长度刚好匹配常规1.6mm板厚的PCB通孔插装要求，插装后焊脚穿出PCB背面的长度控制在2.3mm左右，既满足波峰焊的焊锡浸润爬锡高度要求，又不会因为焊脚过长剐蹭板底的绝缘层或者相邻板卡的元件。本体侧边的锁扣结构是设计的核心亮点，区别于普通无锁的板端接头，这个带锁的扳头在配套公端插合到位后，锁扣会自动卡入公端的卡槽内，能承受至少50N的轴向拉扯力不会松脱，在有振动的设备使用场景里，比如工业变频器、车载电控模块的接线位置，能避免因为设备运行振动导致接线松脱引发的信号中断或者电源接触不良问题。设计时特意将出线方向设置为垂直于PCB板面的方向，对比卧式出线的板头，垂直出线的结构不会占用PCB板面的横向布局空间，在板上元件排布密集的小型化控制板上，能留出更多空间布置阻容、芯片等元件，同时垂直出线的线束弯折半径更大，能减少线束根部因为长期弯折导致的线芯断裂问题。本体的绝缘基座采用耐高温的工程塑料材质，能承受波峰焊时260摄氏度的高温持续10秒不会变形，基座上的插针孔位做了防呆倒角设计，公端插合时不会出现插反的情况，每个插针之间的隔筋厚度均匀，能保证相邻插针之间的绝缘耐压性能满足强电接线的安全要求。插装定位方面，本体底部设置了两个定位柱，对应PCB上的两个定位孔，插装时定位柱先插入孔位，能避免焊脚过孔时出现偏斜，过炉焊接时不需要额外做治具压合就能保证本体与PCB板面贴合平整，不会出现浮高导致的焊接不良。在实际设备维护场景里，这个锁扣结构的解锁扳手头做了加大的防滑设计，不需要额外工具，用手指就能按压解锁拔出公端，日常检修更换线束时操作效率更高，不会因为锁扣过小难以按压导致维护耗时增加。
