INTELS1200KP主板3D打印IO扩展挡板

　　服务器主板后置IO区域的挡片设计，往往受限于机箱开孔位置与主板接口排布的匹配度，INTEL S1200KP这类工控主板在非标机箱、开放式机架或者自制设备柜体中安装时，原厂标配挡板经常无法对应现有开孔，直接裸露接口又会带来粉尘侵入、线缆剐蹭和电磁屏蔽缺口。这块扩展挡板的建模思路，就是围绕主板后置接口的实际投影轮廓做对位避让，先把双网口、长条形扩展槽位的外轮廓逐一提取，在平板基体上开出对应形状的贯通窗口，窗口边缘预留少量装配间隙，既保证接口插头能够顺畅插拔，又不会出现挡片压到接口金属外壳的干涉问题。

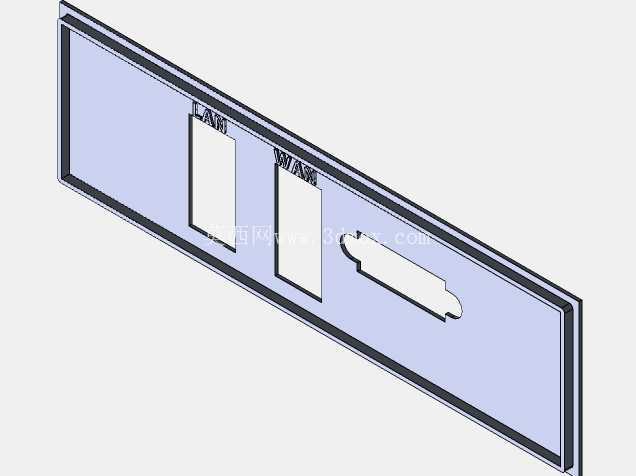

　　从结构形态看，整体为长条形薄平板，四周带折边强化刚性，这和常规冲压IO挡板的成型逻辑保持一致——薄平板如果不做翻边，大面积平面在3D打印完成后容易出现翘曲，安装到机箱上也会因手部插拔网线的作用力产生颤动。折边高度贴合机箱钣金内侧的卡位槽，装配时挡片可以顺着机箱导轨滑入，不需要额外打胶或者复杂固定。

　　建模过程中优先约束的是安装边界：挡片总长度、高度严格对应标准机箱后置IO开孔的通用尺寸，两侧折边的间距匹配机箱卡位厚度，保证这块打印件能够直接替换原有金属挡板。窗口位置的公差控制是重点，网口窗口的上下左右余量控制在零点几毫米级别，余量过大挡片会晃动漏缝，余量过小则主板锁附到机箱铜柱后，接口对位偏移会被挡片顶住。长槽位窗口采用异形轮廓，对应主板上的特殊扩展接口，轮廓走向完全跟随接口外壳的突出形状，避免出现直角拐角处应力集中，3D打印时也能减少支撑用量。

　　实际应用场景里，这类挡板多用于小型工控机改造、机房老旧服务器替换机箱、自研设备柜体的主板集成工位。比起定制金属钣金挡板，3D打印制作的挡片可以快速迭代修改，如果后期主板加装扩展模块引出新接口，直接在三维模型上调整窗口形状即可重新打印，不需要开模。设计时还考虑了打印摆放方向，平板主体略微倾斜放置即可减少支撑，折边部位顺着层纹方向受力，插拔线缆时的横向作用力不会让层间结合处断裂。挡板表面不需要额外做外观处理，安装后仅露出接口区域，平板基体覆盖机箱空余开孔，既理顺了机箱内外的通风路径，避免冷风从无效开孔流失，也让设备后部布线更加规整，防止多根网线在接口处互相挤压错位。
