弧形拼接三屏显示工作站结构设计

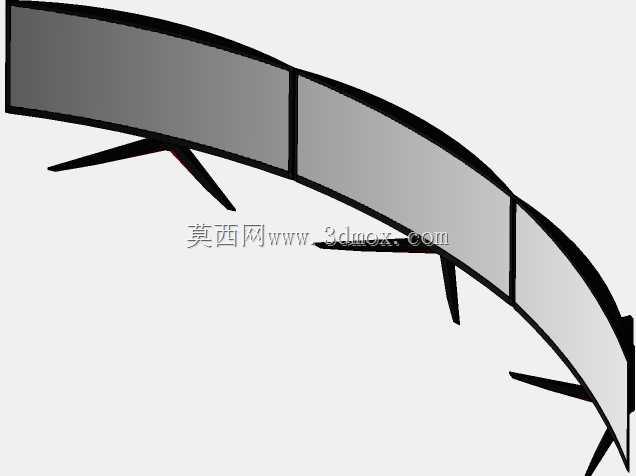

这套弧形拼接三屏显示结构，主要面向需要大视野并行信息展示的作业场景，在工业中控调度、三维设计评审、模拟驾驶训练、多线程数据监控工位中都有广泛应用，相比常规单屏或并排直屏布局，弧形屏组能让操作人员在固定坐姿下，无需大幅度转动颈部即可覆盖全部显示区域，有效降低长时间作业的视觉疲劳与颈部负荷。设计阶段首先考虑的是人眼视距与视场角的匹配关系，常规坐姿下操作人员眼部到屏幕中心的距离控制在700-900mm区间，单块屏幕的曲率半径匹配1800R的弧面参数，三块屏幕拼接后整体弧面刚好贴合人眼舒适视场的边界，避免边缘区域出现视觉畸变与视距差。支架部分采用分体式独立支撑结构，每块屏幕对应一组可微调的俯仰与角度调节支座，安装时可根据实际操作人员的坐姿高度，单独调整每块屏幕的倾斜角度与拼接缝隙，保证三块屏幕的显示面处于同一连续弧面上，相邻屏幕的拼接缝隙控制在2mm以内，减少画面割裂感。底座部分采用宽幅三角支撑结构，支撑脚向外延伸的跨度覆盖整个屏组的投影宽度，避免屏组前倾或侧翻，底座与桌面的接触位置设置防滑减震垫，既可以防止日常操作时屏组移位，也能缓冲桌面振动对屏幕显示稳定性的影响。布线结构隐藏在支架背部的走线槽内，屏幕的供电线、信号线全部沿支架内腔排布，避免线材外露干扰操作，也让工位整体更加整洁。安装边界方面，整套屏组放置在标准深度800mm的工作台上即可满足安装要求，屏组整体高度可通过支架的升降调节结构在450-650mm区间调整，适配不同身高操作人员的视线高度，屏幕下沿距离工作台面的高度预留120mm的空间，可放置键盘、操作手柄或常用文件，不会出现屏幕遮挡操作区域的问题。每块屏幕的背部安装位符合通用VESA安装孔位标准，可兼容同尺寸规格的常规显示器替换，无需重新加工支架结构，后期维护更换配件的通用性较强。屏组拼接完成后，整体弧面的水平视角覆盖范围可达170度，能够同时显示多路监控画面、三维模型视图、数据参数面板等不同类型的信息，操作人员无需切换窗口即可完成多类信息的同步比对，大幅提升多任务并行处理的作业效率。
