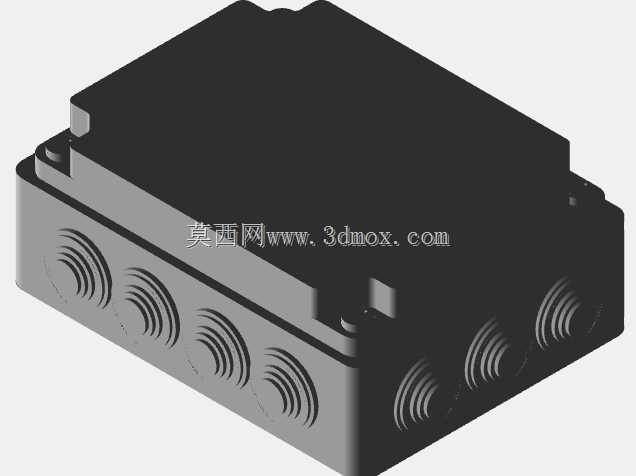

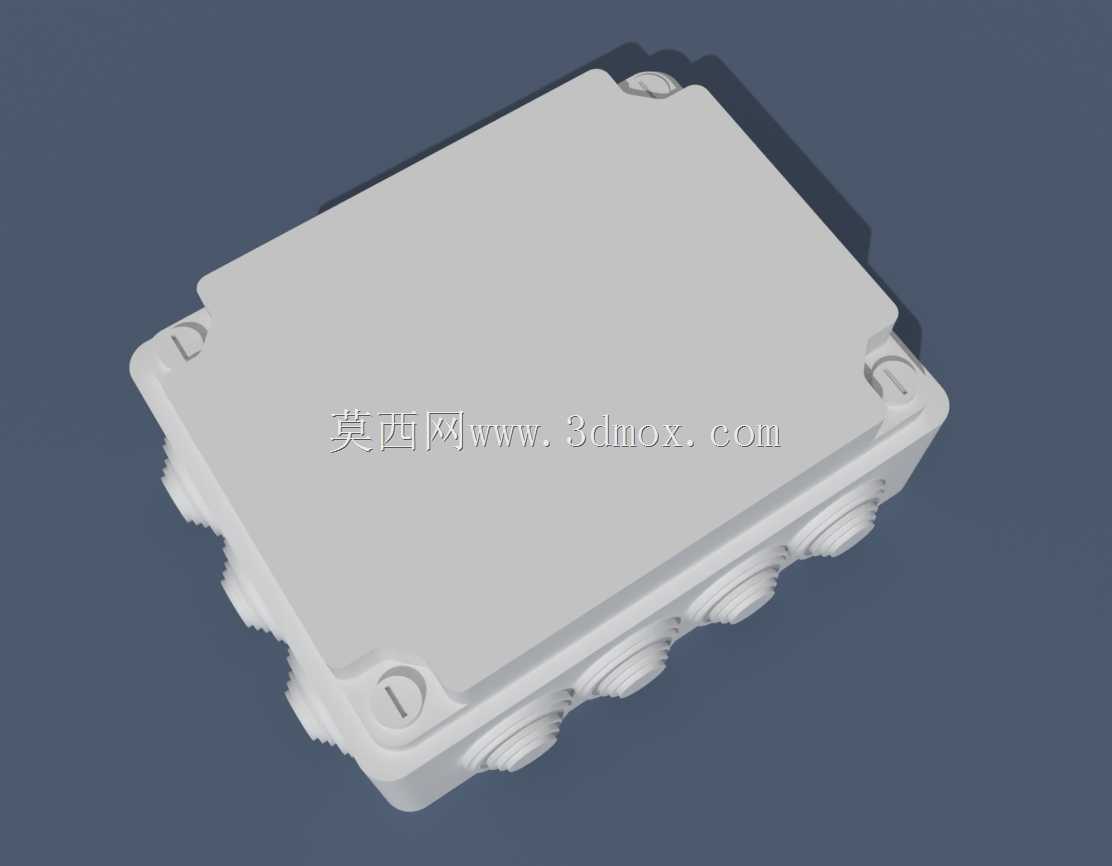

240×190规格十四路输入防水接线盒

　　在户外电气布线、工业设备现场接线、低压配电支路分线的场景里，这类多输入端口的接线盒是非常常见的布线配套部件，很多刚入行的结构工程师在做设备外围布线设计时，经常会忽略接线盒的安装边界与端口匹配问题，要么选的壳体尺寸太小塞不下压线端子与预留线缆余量，要么端口数量不够导致现场要额外并线增加故障点，要么安装孔位和现场的安装梁、安装板不匹配，最后现场改孔耽误施工进度。这款240×190规格的十四输入接线盒，在设计的时候首先考虑的就是现场布线的冗余需求，整体外形方正，壳体边缘做了小圆弧过渡，既不会因为锐边划伤施工人员的线缆绝缘层，也能在堆叠存储的时候减少边角磕碰损坏的概率。

　　盒体侧面的14个输入端口采用了均匀排布的设计，每个端口的间距都预留了足够的线缆弯曲半径，哪怕是用1.5平方的多股铜芯线配合防水格兰头接入，相邻端口的线缆也不会出现过度挤压导致密封失效的问题，很多廉价接线盒为了压缩壳体尺寸，把端口间距做的极小，现场接完线之后格兰头互相顶住，根本没法拧紧密封胶圈，户外使用的时候很容易进水造成线路短路。从结构设计的角度看，这款接线盒的盒盖与盒体的配合面做了内嵌式的密封槽，安装的时候可以嵌入对应厚度的橡胶密封胶条，盒盖四角的固定螺丝采用了下沉式设计，螺丝头不会突出盒盖表面，既可以避免外力磕碰损坏螺丝头导致后期无法开盖维护，也能让盒体在并排安装的时候贴合更紧密，不会因为突出的螺丝头留出不必要的间隙。240×190mm的外形尺寸是经过实际布线验证的，内部空间刚好可以放下两排组合式接线端子，同时预留出不小于30mm的线缆余量空间，现场接线的时候不需要把线缆剪的过短，后期维护拆接端子的时候也有足够的操作空间，不会因为内部空间局促导致接线时碰松已经接好的线路。安装边界方面，盒体底部预留了四个对称的安装固定孔，孔位的中心距刚好适配常规的150mm间距的安装导轨或者安装板开孔，不需要现场重新测量打孔，不管是在设备机架上壁挂安装，还是在户外布线杆上横装，都能直接匹配常用的安装固定件。

　　在实际使用场景里，这类接线盒可以用在户外景观照明的线路分接、车间小型设备的电源支路分线、自动化生产线的传感器线路汇总等场景，14个输入端口可以同时接入多路信号线或者电源线，不需要在同一个位置安装多个小接线盒，既节省安装空间，也能减少线路的接点数量，降低线路故障的概率。盒体本身的壁厚设计也兼顾了强度与材料成本，日常使用中哪怕受到轻微的外力碰撞，也不会出现壳体开裂的问题，同时盒体的材质适配常规的ABS或者PC工程塑料注塑生产，表面不需要做额外的喷涂处理，原材料本身的耐候性就可以满足户外三到五年的使用需求，不会因为紫外线照射出现壳体变脆开裂的问题。

　　很多工程师在选型接线盒的时候，只会看端口数量和整体尺寸，往往忽略内部的端子安装空间和密封结构，这款模型在建模的时候就还原了密封槽、下沉螺丝孔、端口排布这些细节，做布线设计的时候可以直接把模型导入装配体，核对安装位置、端口方向和周边部件的干涉情况，不用再自己从零开始建模，能节省不少前期设计的时间。另外盒体边角的定位卡扣结构也做了还原，在盒盖盖合的时候，卡扣可以先把盒盖预固定在盒体上，不需要施工人员一直扶着盒盖拧螺丝，单人就可以完成接线后的盒盖安装作业，这一点在高空布线作业的时候非常实用，能有效降低施工的操作难度。
