十公斤级海军舰船用三角锚结构

　　三角锚是小型船舶、港务作业艇以及近海辅助船只常用的系泊固定部件，这一10公斤规格的锚体在近岸浅水区、内河码头临时停靠、训练艇布放回收等场景中使用频率较高。不同于大型远洋船舶使用的霍尔锚、斯贝克锚，小规格三角锚依靠自身几何形态在水底泥沙层形成抓附力，不需要复杂的锚爪翻转机构，结构整体为一体化铸造成型后再做表面打磨处理，故障率极低，非常适合小艇快速布锚的作业需求。

　　从实际抓附原理来看，锚体入水后，锚链牵引锚冠位置，两个不对称分布的锚爪会顺势嵌入水底淤泥或细沙层，锚身的长直板段在拉力作用下平卧在海床表面，将锚爪持续压入土层，水平方向的系泊拉力会转化为锚爪向下的切入力，泥沙覆盖在锚板上之后会进一步增加吸附重量，即使遇到短时阵风或者水流冲击，锚体也不会轻易走锚。在硬质泥底、沙底水域抓力表现最优，礁石底区域使用时需要配合锚浮标，避免锚爪卡在石缝中无法回收。

　　建模过程中首先对照实物测绘的轮廓比例搭建基础曲面：锚体的长柄段采用等厚矩形截面做两端圆角过渡，柄身末端做圆弧收边，避免布放时尖锐棱角割伤锚链或者作业人员手部；锚身中部的弯折角度经过实船测试校准，弯折夹角控制在32度左右，这个角度既可以保证锚体在海床拖拽时顺利翻转让锚爪朝下，又不会因为弯折角度过大导致锚体堆叠无法正常入土。两个锚爪分别做差异化的刃口处理：下方尖爪的端部做薄化楔形处理，刃口厚度从根部的20毫米逐步收窄到尖端3毫米，保证锚体受拉时尖爪可以轻松切入压实的泥沙层；侧方的弧形锚爪做宽面圆弧设计，接触海床的面积更大，在松软浮泥层不会出现锚体整体深陷之后无法回收的问题。

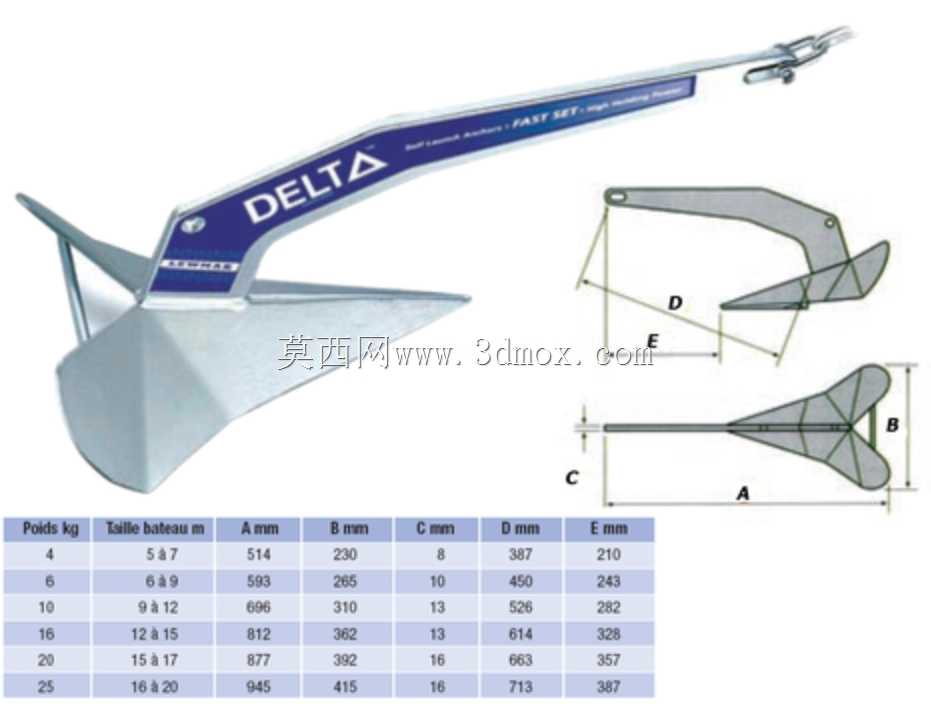

　　锚体的整体重量控制在10公斤，单人即可完成提拿、抛投操作，不需要借助锚机设备，锚柄末端预留的锚链连接孔位置做了局部加厚，孔周做圆角应力释放处理，长期承受锚链交变拉力时不会在开孔位置出现撕裂裂纹。外形边界上，锚体总长度适配小型艇的锚舱收纳空间，弯折后的整体高度不会超过常规小艇舷墙高度，布放时可以直接从船侧抛入水中，回收时锚爪顺着锚链拉力抬升，不会剐蹭船体外板的油漆层。

　　结构设计上省略了所有可拆卸活动部件，整体为实心铸钢材质，表面做喷砂除锈处理，耐海水腐蚀性能优于焊接拼接的锚具，不存在焊缝开裂、销轴锈蚀卡死的隐患。在船舶系泊作业里，这类小规格三角锚通常配合6到8毫米直径的镀锌锚链使用，匹配的系泊拉力可以满足长度12米以内小艇的临时固定需求，在内河水上作业平台、临时浮筒固定、海军港内训练艇停靠等场景中，兼顾了抓附可靠性和使用便捷性，建模时还原的所有轮廓倒角、截面厚度变化都和实物铸件的工艺特征对齐，可直接用于锚具装配模拟、船舶布锚作业演示以及五金锚具的选型参考。
