标准A型公端USB连接插头结构设计

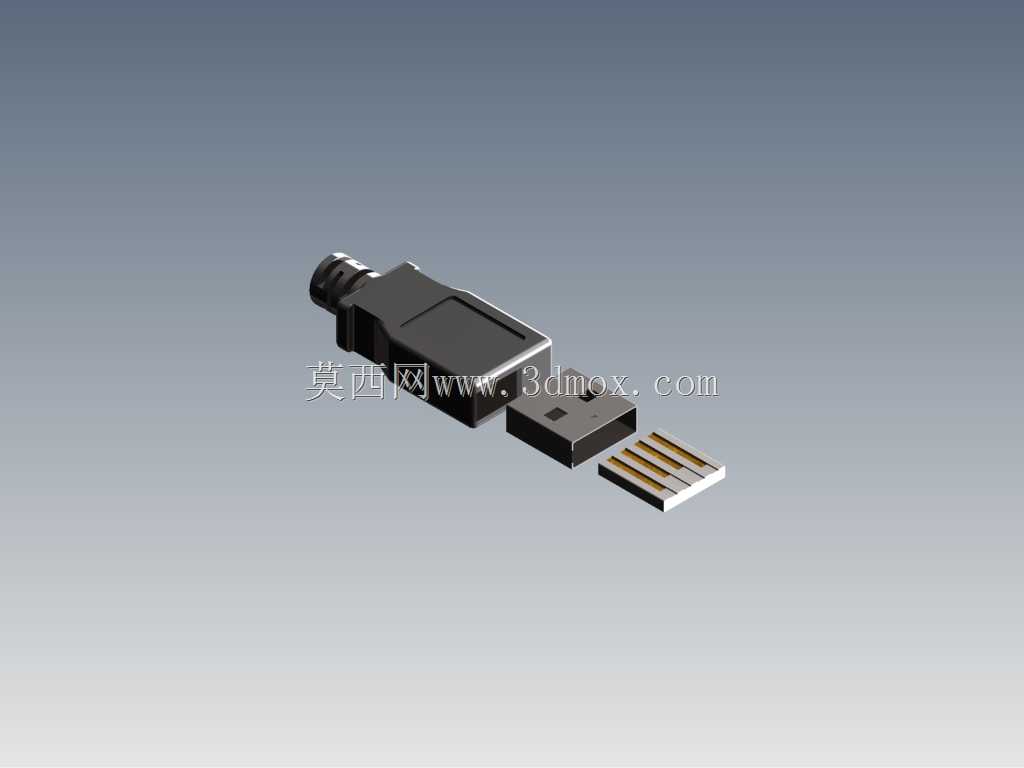

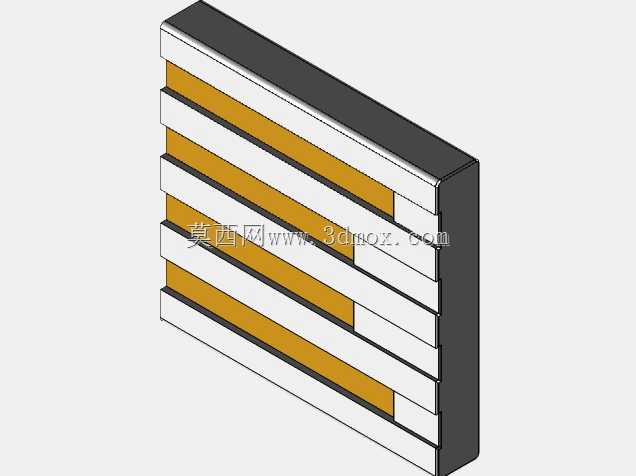

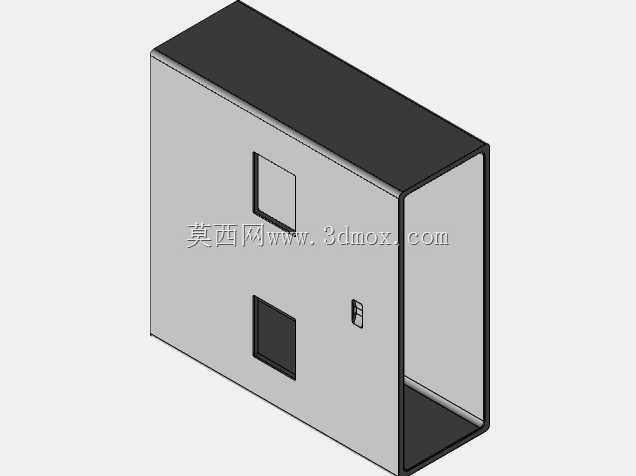

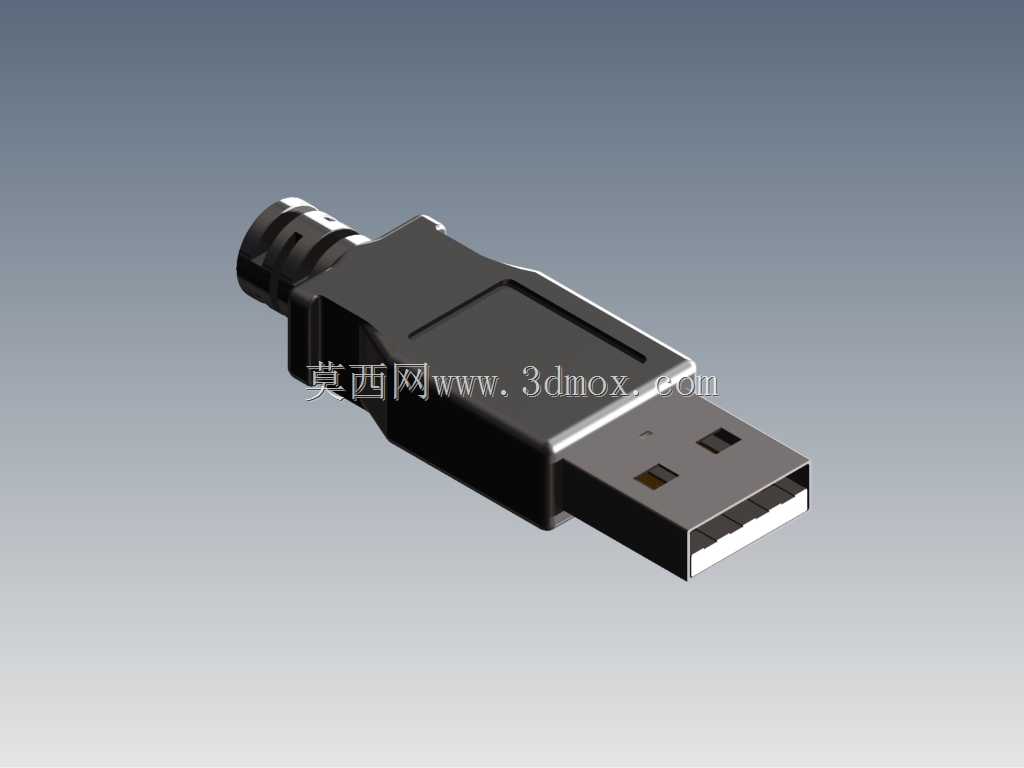

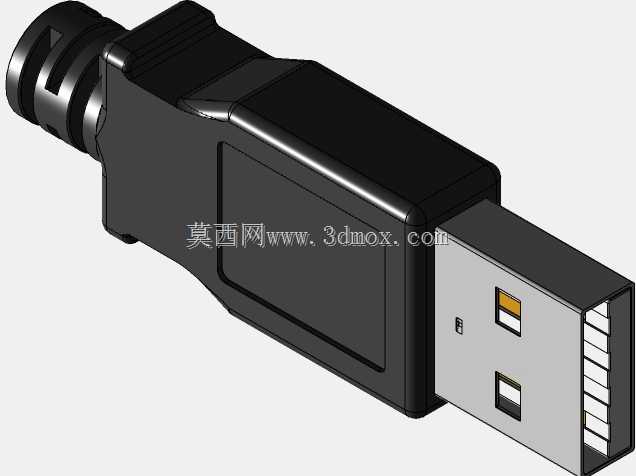

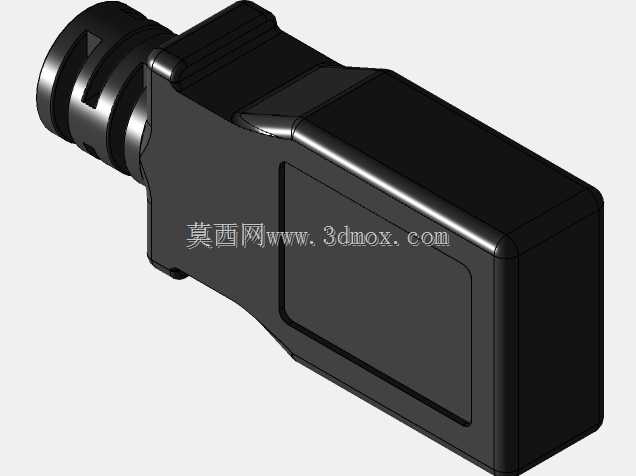

日常电子设备互联场景里，USB公头是最常见的互联部件，不管是外设与主机的有线连接、小型数码设备的充电供电、低速数据传输链路，都离不开这类标准化接插件的支撑。做这个结构设计的时候，首先要卡准通用串行总线的物理接口规范，公端金属屏蔽壳的外轮廓尺寸要严格匹配母座的插合公差，插合面的倒角做了0.3mm的导向处理，避免用户插拔时出现卡滞、对位不准的问题，金属壳的厚度控制在0.3mm，既保证插拔过程中的结构强度，不会因为多次插拔出现壳体变形，也不会因为壁厚过大导致插合力超标。内部的胶芯部分采用阻燃PBT材质的结构设计，四个接触弹片的排布间距严格遵循标准定义，弹片的翘起高度控制在0.8mm，保证插入母座后接触弹片有足够的正向压力，维持接触电阻的稳定，不会因为轻微振动出现连接瞬断的问题。尾部的线档结构做了多道环形防滑槽，注塑包胶的时候可以和线材外被形成紧密的咬合，避免线材受拉的时候内部芯线和接触端子直接受力拉脱，线档的过渡位置做了R1.5的圆角，减少线材弯折时的应力集中，提升线材根部的耐弯折寿命。整个插头的外形做了分段式的结构设计，前端金属插合段长度控制在14mm，中间的塑胶握持段做了细微的防滑纹理，用户插拔的时候有足够的摩擦力，不需要过度用力就能完成插拔动作，尾部的线档做了锥度过渡，适配外径3.5-5mm的标准USB线材。设计过程中特意校核了插合行程的干涉问题，金属壳两侧的弹片卡位位置和母座的卡扣槽精准对应，插入到位后会有清晰的段落反馈，让用户明确感知连接到位。内部胶芯和金属壳体的配合采用过盈卡扣结构，不需要额外打胶就能固定胶芯位置，装配的时候可以直接压合到位，提升生产装配的效率。接触端子的尾部做了刺破式压接结构，适配常规28AWG的信号芯线与24AWG的电源芯线，压接后可以承受5N以上的拉脱力，满足常规使用场景下的受力要求。整个结构没有多余的冗余设计，所有尺寸边界都卡在通用标准的公差范围内，可以直接适配市面上所有符合规范的USB-A型母座，不管是电脑主机的板载接口、扩展坞的外接接口，还是充电适配器的输出接口，都能实现顺畅插合与稳定连接。
