1.27mm间距4针微匹配SMD连接器

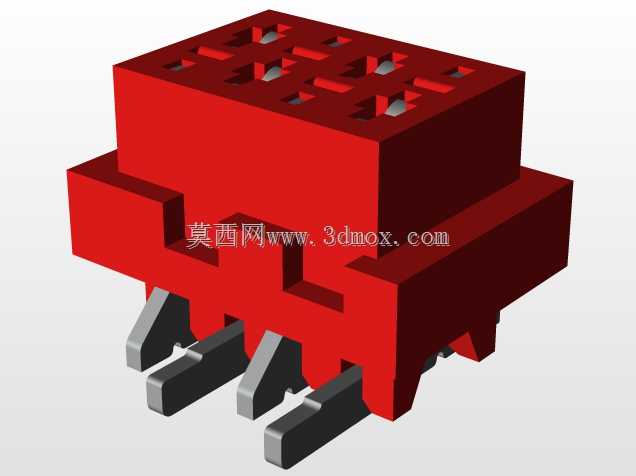

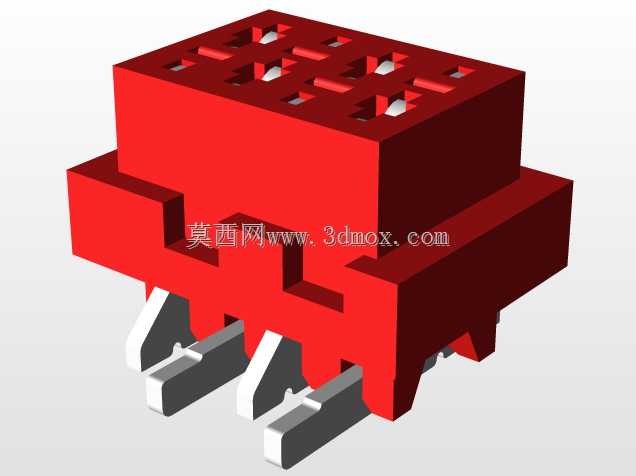

这款4针微匹配贴片连接器，核心适配1.27mm间距的板对板、线对板信号传输场景，在小型化工控板卡、便携检测设备、消费类电子内部的信号链路中应用广泛，主要承担低压控制信号、小功率供电的稳定连接作用，相比同间距插装式连接器，贴片封装适配回流焊工艺，能大幅提升SMT产线的装配效率，减少波峰焊工序带来的板件变形风险。从结构设计来看，主体绝缘基座采用红色耐高温工程塑料材质，基座内部预留四个独立的端子腔室，每个腔室对应一个冲压成型的导电端子，端子接触端设计有弹性卡接结构，公头插入时能依靠端子自身弹性提供稳定接触压力，避免设备受振动、冲击时出现瞬断问题；端子焊接端采用鸥翼型引脚设计，引脚成型角度经过反复校准，焊接时能与PCB焊盘充分贴合，减少虚焊、立碑等贴片不良问题，同时引脚伸出基座的长度控制在合理范围，既保证焊锡爬升空间，又不会在回流焊过程中出现引脚连锡。外形尺寸方面，整体长度7mm、宽度5mm、总高度5.25mm，安装边界完全适配1.27mm间距的标准焊盘布局，PCB布局时只需在对应位置预留四个尺寸匹配的矩形焊盘，以及连接器本体的避让空间即可，不需要额外设计固定孔位，依靠焊盘的焊接强度就能满足常规使用场景下的固定需求，在空间受限的高密度板卡设计中，这个尺寸能有效节省PCB板面占用，给其他元器件留出更多布局空间。设计过程中重点考虑了贴片生产的适配性，基座底部设计有微小的定位凸点，贴片机吸嘴抓取后可以通过凸点与PCB上的定位丝印配合，提升贴装精度；基座顶部的镂空结构一方面是为了匹配公头的插入导向，另一方面也能减少塑料用量，同时在回流焊过程中让热空气更好流通，保证基座各区域受热均匀，减少高温下的形变概率。端子材质选用高弹性铜合金，表面做镀锡处理，兼顾导电性能与焊接可靠性，接触区域的镀层厚度经过优化，既能保证多次插拔后的接触稳定性，又不会过度提升物料成本。在实际选型使用中，这款连接器适合电流不超过1A、电压不超过50V的信号传输场景，不适合大电流功率传输，布局时要注意尽量远离板上的高频干扰源，若必须靠近则需要在连接器周边预留接地屏蔽的布线空间，避免信号串扰影响传输稳定性。
