8位直插式绿色接线端子座结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:252255

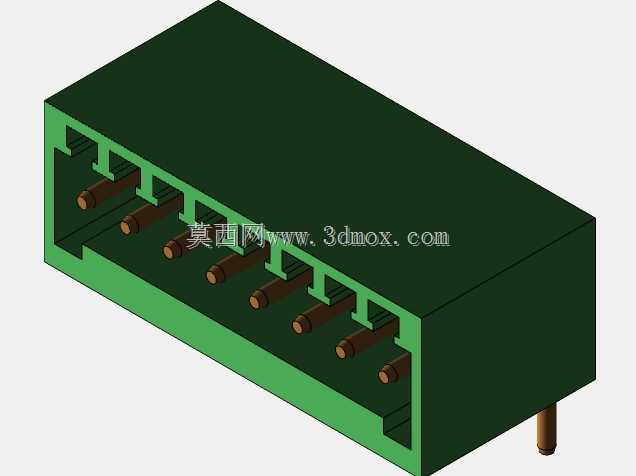

  • 8位直插式绿色接线端子座结构设计

这款8位接线端子座是工控电路板、电源模组、小型电气控制箱内部做导线分线连接的常用基础元件,日常做设备电控部分三维布局时经常会用到这类标准件,建模时需要严格匹配实际安装尺寸才能避免后期PCB打样或者面板开孔出现干涉问题。从实际使用场景来看,这类端子主要承担多股导线与电路板之间的可靠电气连接,替代传统直接焊线的方式,既方便后期设备检修时的线路拆改,也能避免焊盘反复受热脱落的问题,在低压直流控制回路、小功率信号传输回路中应用十分普遍,常见于PLC扩展模块、开关电源输出端、小型传感器集线板等位置。

从功能特性上看,该端子采用单侧直插引脚设计,引脚间距为标准2.5mm规格,每个接线位都设置了独立的隔仓,避免多股导线插入后相邻线芯触碰造成短路,外壳采用深绿色绝缘阻燃工程塑料材质,内部导电插芯为铜质镀锡结构,既能保证导电性能,也能提升抗氧化能力,降低长期使用后的接触电阻。底部带定位柱,安装时可以先卡入PCB对应的定位孔中,再完成波峰焊或者手工焊接,能有效避免焊接过程中端子移位导致的引脚偏位问题。

设计建模过程中,首先要确定引脚的中心距公差,行业内这类2.5mm间距端子的引脚位置公差通常控制在±0.1mm以内,否则会出现插板困难的问题;其次要考虑接线孔的进线角度,模型中接线孔为水平进线方向,适配常规螺丝刀垂直操作拧紧螺丝的操作空间,建模时预留的接线孔直径要匹配0.2-1.5平方毫米的单股或多股铜芯线插入需求,隔仓的壁厚要满足绝缘耐压要求,通常不小于0.4mm,避免相邻接线位之间出现击穿风险。

安装边界方面,该端子整体为长方体结构,焊接到PCB板后,本体底部与板面贴合,顶部无突出卡扣结构,上方预留3mm以上的操作空间即可满足接线操作,引脚伸出PCB背面的长度控制在1.2-1.5mm,保证焊锡能够充分包裹引脚形成可靠焊点,同时不会因为引脚过长触碰到下方的壳体或者其他元件。建模时还要注意端子侧面的导向槽结构,同规格的端子可以通过侧边的卡扣实现多组拼接,扩展更多接线位数,因此侧边的凹凸配合尺寸也要做精准匹配,避免拼接时间距出现偏差。
