树莓派V2微型摄像头结构设计

这款适配树莓派平台的V2版本微型成像模组，在嵌入式视觉开发场景中有着极高的适配性，日常多用于小型智能设备的图像采集端搭建，不管是桌面级智能监控节点、小型移动机器人的视觉导航模块，还是开源硬件项目的视觉输入单元，都能直接匹配对应接口完成装配。从实际使用的角度出发，这类模组不需要额外设计复杂的信号转接结构，只要预留对应排线接口的安装空间，就能快速完成硬件对接，省去了定制转接板的额外开发周期。

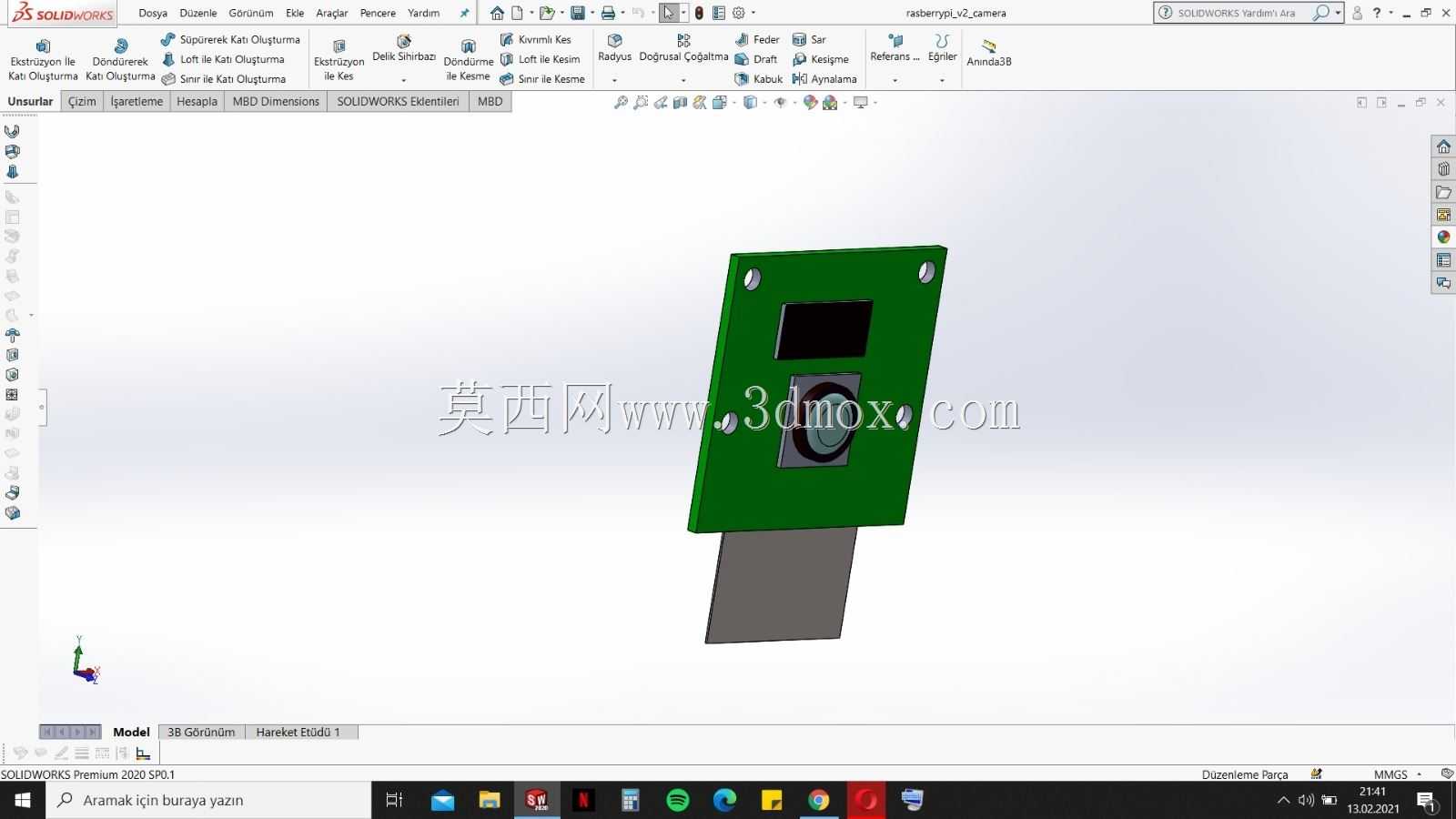

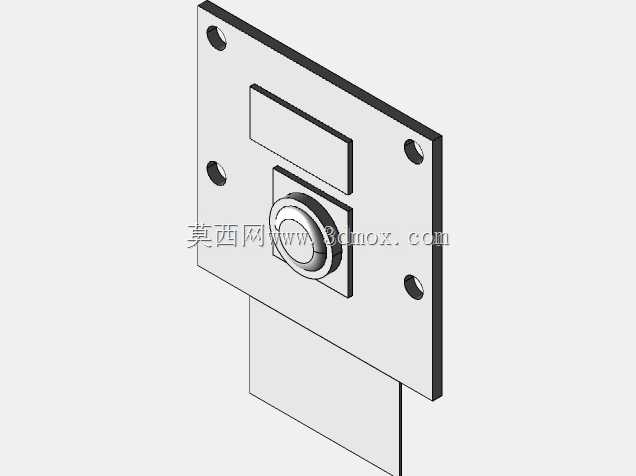

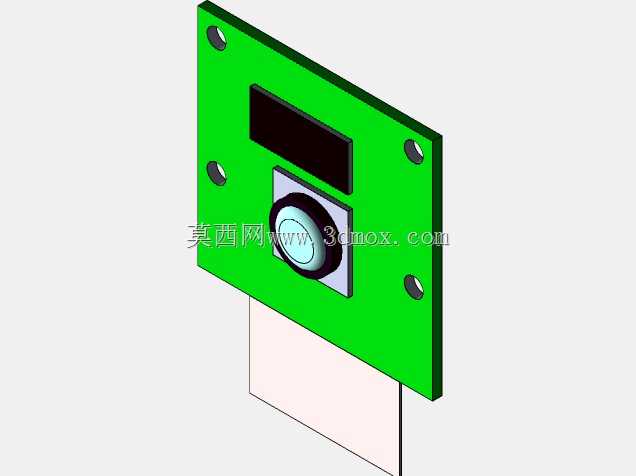

设计过程中优先考虑了嵌入式场景的安装紧凑性，整体采用矩形PCB板作为承载基底，板体四角预留了标准固定孔位，孔位间距匹配开源硬件通用的安装孔距规范，不管是直接固定在树莓派主板的配套支架上，还是安装到定制的小型设备外壳内部，都不需要额外打孔调整。成像镜头居中布置在PCB板正面靠下位置，镜头上方预留了感光元件的配套电路排布空间，板体下端延伸出金手指排线接口，接口长度刚好匹配常用FFC软排线的插拔深度，不会因为接口过长导致装配时和其他元件产生干涉，也不会因为接口过短造成排线接触不良的问题。

从功能特性来看，这款模组的成像单元采用定焦设计，不需要额外配置调焦结构就能满足近距离图像采集的需求，日常使用时只要保证镜头前方没有结构遮挡，就能稳定输出清晰的画面。PCB板上的元件排布全部做了限高处理，最高元件的高度不超过镜头基座的顶面高度，安装时就算紧贴设备外壳的透明视窗，也不会出现元件顶壳的问题。板体边缘做了圆角处理，避免装配时尖锐边角划伤操作人员或者划破配套的连接排线。

实际选型适配时需要注意，模组的安装边界要预留出排线弯折的空间，排线引出方向不要布置其他过高的元件，避免排线弯折半径过小造成线芯断裂。如果是用在移动类设备上，固定时可以在PCB板和安装支架之间加一层薄的减震泡棉，减少设备运行时的振动对成像清晰度的影响。这类微型摄像头模组因为体积小巧，在很多空间受限的嵌入式项目里都能替代体积更大的通用USB摄像头，不需要额外占用USB接口资源，直接通过板载排线和主控通讯，能有效精简整体设备的结构体积，特别适合小型化智能硬件的开发验证使用。
