高精度斜齿圆柱齿轮传动零件结构

　　这款斜齿圆柱齿轮是平行轴动力传动场景中的核心基础零件，相较于直齿圆柱齿轮，其轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然啮入啮出的冲击，运行平稳性更强，传动噪音更低，同时重合度更大，单齿承受的载荷更小，承载能力比同参数直齿轮高出15%-30%，非常适合中高速、重载的传动工况。在实际工业场景中，这类斜齿轮广泛应用在二级减速器的高速级传动、机床主轴箱进给传动、输送线驱动单元、纺织机械传动辊组、小型工程机械动力传输模块中，也可配套在伺服电机输出端的减速模组里，承担转速匹配、扭矩放大的核心作用。

　　从结构设计逻辑来看，这款齿轮采用了轮毂与轮缘一体化的实心辐板结构，适合中小模数、齿宽适中的传动场景，中心开设的键槽采用普通平键连接形式，能够实现轴与齿轮的周向固定，传递额定扭矩，键槽的位置与尺寸公差按照GB/T 1095平键标准匹配对应轴径，安装时无需额外定制连接件，通用互换性强。齿轮内孔与轴采用基孔制间隙配合，装配时可顺利压入对应轴段，同时保证同轴度误差控制在允许范围内，避免运转时出现偏心带来的振动与齿面偏磨。齿顶圆、齿根圆的过渡圆角经过优化，齿根处采用标准圆角过渡，能够有效降低齿根应力集中系数，提升轮齿的弯曲疲劳强度，避免长期交变载荷下出现齿根断裂的失效问题。

　　从安装边界来看，齿轮的轴向定位依靠轴肩与轴用挡圈配合实现，轮毂端面的平面度公差控制在0.02mm以内，保证安装后与轴肩贴合紧密，不会出现轴向窜动。齿宽尺寸经过匹配计算，比配对啮合的齿轮齿宽略窄2-3mm，避免安装时轴向错位导致啮合接触面积不足。齿面的螺旋角选取常用的15°-20°区间，既保证足够的轴向重合度提升平稳性，又不会因为螺旋角过大导致轴向力过高，增加配对轴承的轴向载荷负担，选型时只需配套能够承受对应轴向力的深沟球轴承或者角接触轴承即可满足支撑要求。

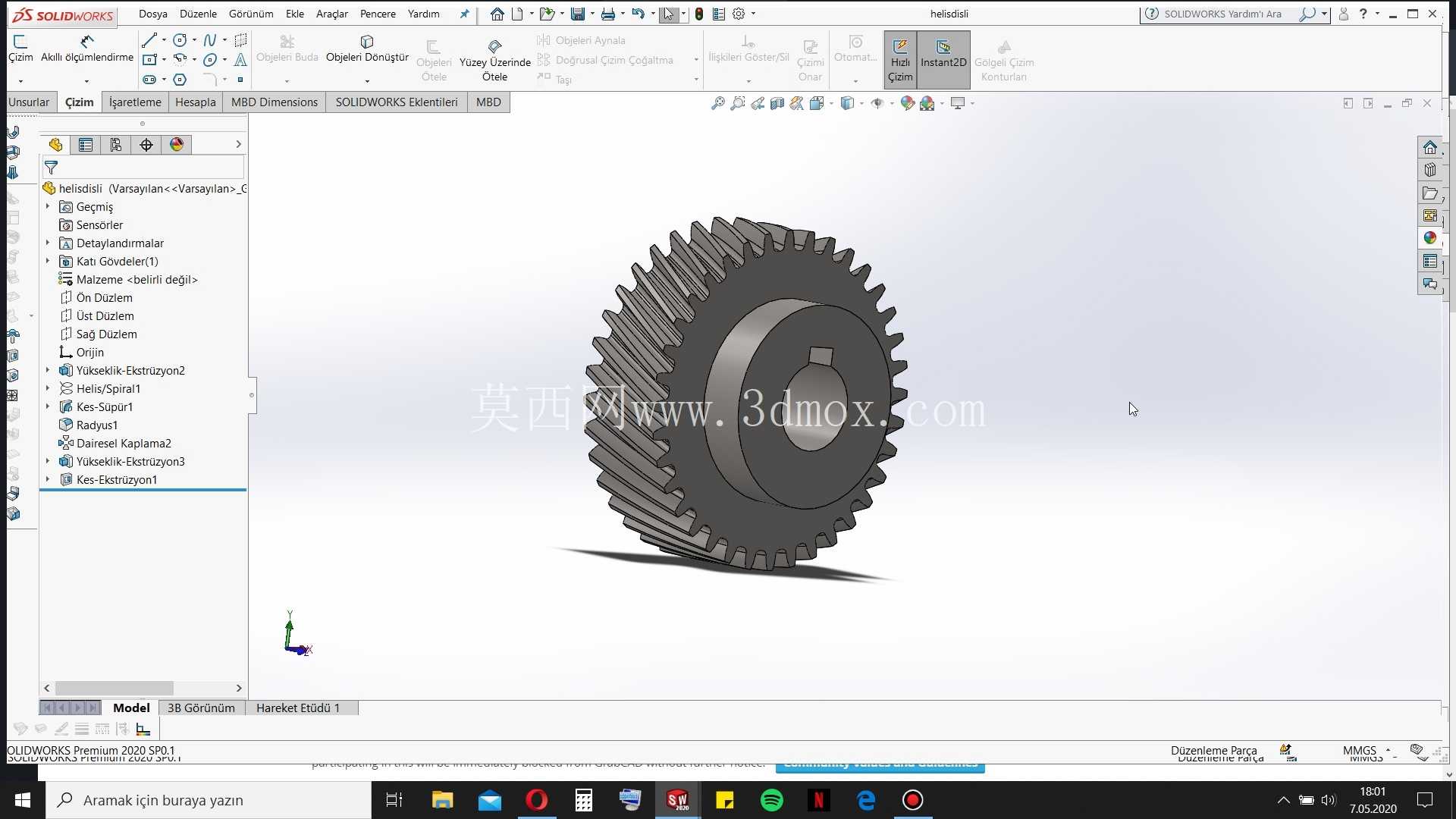

　　在实际选型应用中，需要注意这类斜齿轮的旋向配对规则，平行轴传动时两个啮合斜齿轮螺旋角大小相等、旋向相反，安装时中心距误差需要控制在公差带范围内，中心距过大会导致齿侧间隙过大，正反转时出现冲击，中心距过小则会导致齿面啮合过紧，运转时温升过高，加剧齿面磨损。齿面润滑根据转速不同可选择脂润滑或者油润滑，转速低于1000r/min时可采用锂基脂填充润滑，转速更高时则需要采用浸油润滑或者喷油润滑，保证啮合齿面之间形成稳定油膜，降低齿面接触应力，延长齿轮使用寿命。这款齿轮的建模过程严格按照渐开线齿廓生成逻辑，齿廓曲线为标准渐开线，齿向为螺旋线扫掠成型，齿距累积误差、齿形公差、齿向公差都按照中等精度等级设计，能够满足大部分通用工业传动场景的精度要求，无需额外修形即可直接用于常规传动系统的装配验证与运动仿真，也可作为非标设备传动系统设计的基础零件，直接调用到装配体中完成干涉检查、传动比验算、载荷模拟等设计工作。
