宽屏桌面液晶显示器外观结构建模

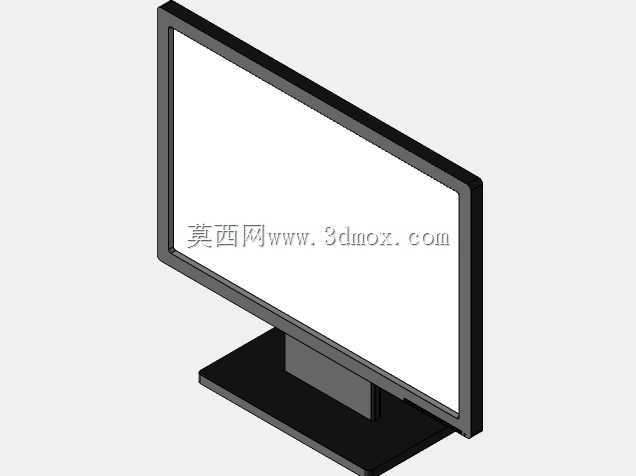

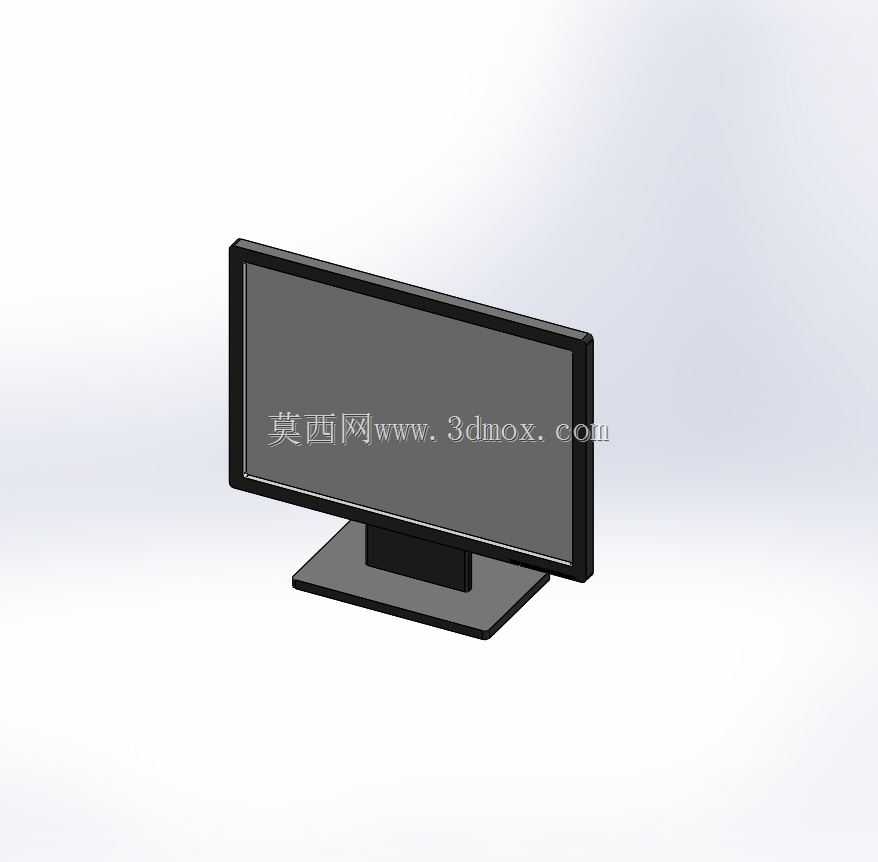

日常办公场景中，桌面显示器是工位人机交互的核心终端，无论是机械设计人员查看三维工程图、生产线运维人员调取设备运行参数，还是普通办公场景下处理文档、开展视频会议，显示器的摆放角度、底座支撑稳定性、屏幕边框宽度都会直接影响长时间使用的体验。这款模型还原了常规宽屏液晶显示器的完整外观结构，包含显示面板主体、支撑颈、方形底座三个核心组成部分，建模过程中优先还原了实际产品的装配逻辑：支撑颈上端与屏幕背部的安装位采用卡扣加隐藏螺丝的固定结构，下端与方形底座通过中心定位柱配合锁紧螺丝完成连接，完全匹配实际量产产品的装配流程，可直接用于办公工位布局仿真、桌面设备排布验证等场景。从安装边界来看，模型还原的常规23.8英寸规格显示器，屏幕本体宽度约540mm，高度约320mm，屏幕厚度控制在20mm左右，搭配的方形底座长宽均为200mm，放置在桌面时的占用投影面完全覆盖底座范围，支撑颈的高度设计让屏幕中心距离桌面高度约450mm，刚好匹配普通办公椅坐姿状态下的人眼平视高度，无需额外垫高即可满足 ergonomic 坐姿要求。屏幕俯仰角度预留了-5°到20°的调节余量，建模时在支撑颈与屏幕连接位置预留了转动副的结构空间，可直接添加角度约束模拟实际调节动作，用于验证不同坐姿下的屏幕可视角度范围。设计过程中特意弱化了背部冗余的装饰性曲面，保留了背部壁挂孔位的结构特征，匹配标准VESA100*100壁挂规格，可直接适配通用显示器支架、壁挂架的安装仿真，无需额外调整结构尺寸。屏幕前边框宽度控制在10mm以内，还原了主流窄边框显示器的外观特征，屏幕显示面做了轻微的哑光质感处理，模拟实际防眩光屏幕的表面特性，在做场景渲染时可避免出现过度反光的失真效果。底座底部预留了四个圆形防滑脚垫的安装凹槽，每个脚垫直径15mm，厚度2mm，均匀分布在底座四个角位置，可还原实际产品放置时的防滑、减震效果，在做桌面设备碰撞仿真、工位承重分析时，可直接基于该结构添加接触约束，模拟真实放置状态下的受力情况。整个模型的结构拆分完全贴合实际产品的物料拆分逻辑，屏幕前壳、后壳、支撑颈外盖、底座上盖、底座下盖都做了独立的实体拆分，可直接用于产品结构教学、外观方案评审参考，也可导入工厂布局仿真软件，作为数字化工位的标准外设模型使用，帮助设计人员快速完成办公区域、监控工位的三维布局搭建，验证不同工位排布下的视线遮挡情况、设备操作空间是否满足要求。
