伸缩式安全美工切刀结构设计

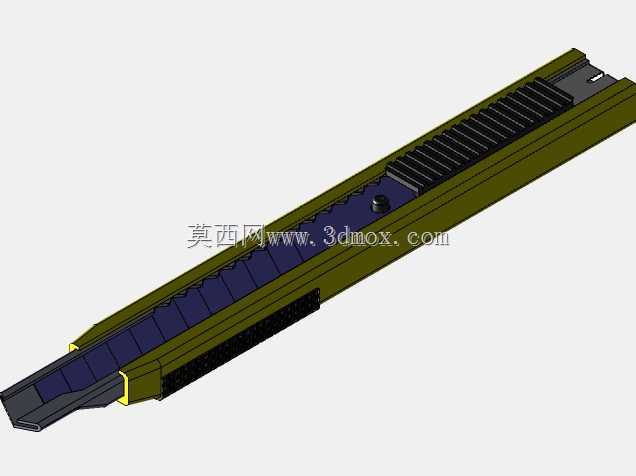

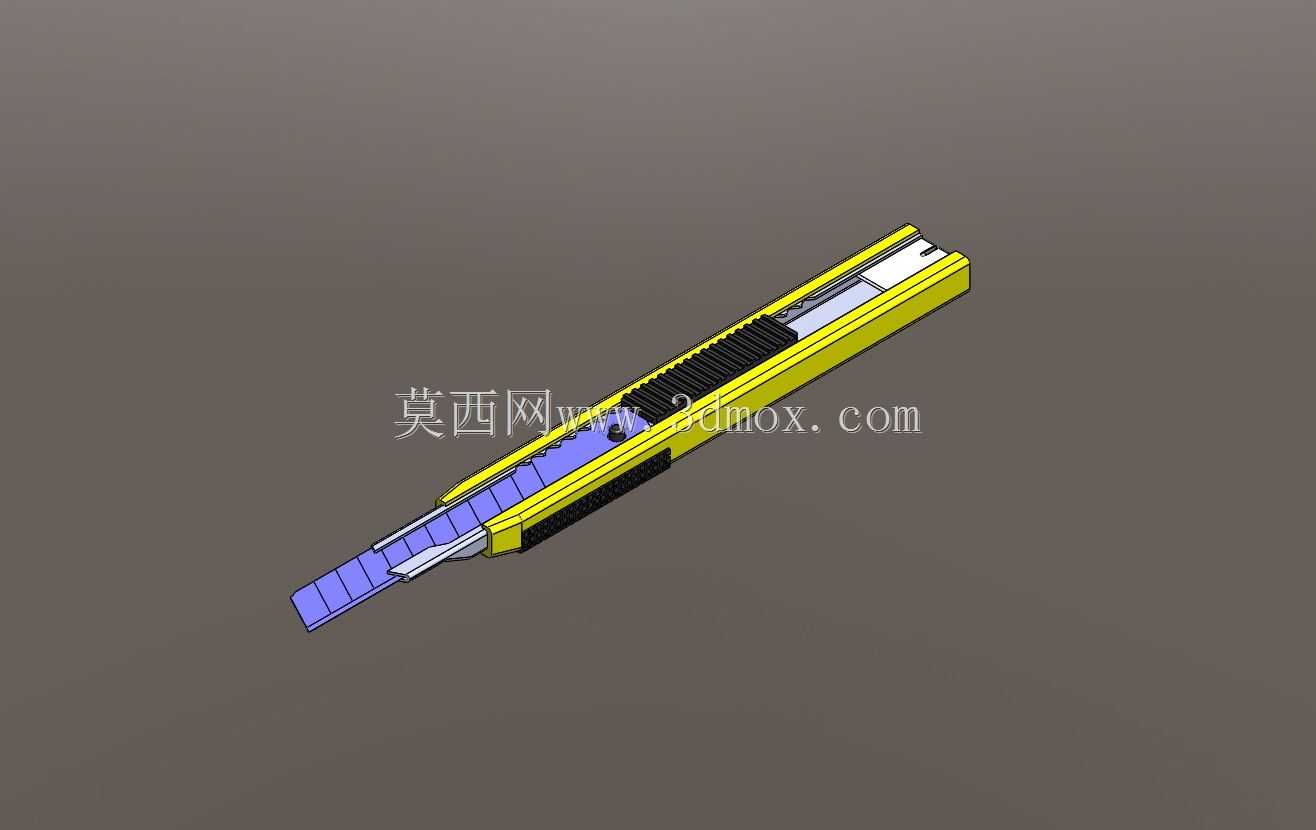

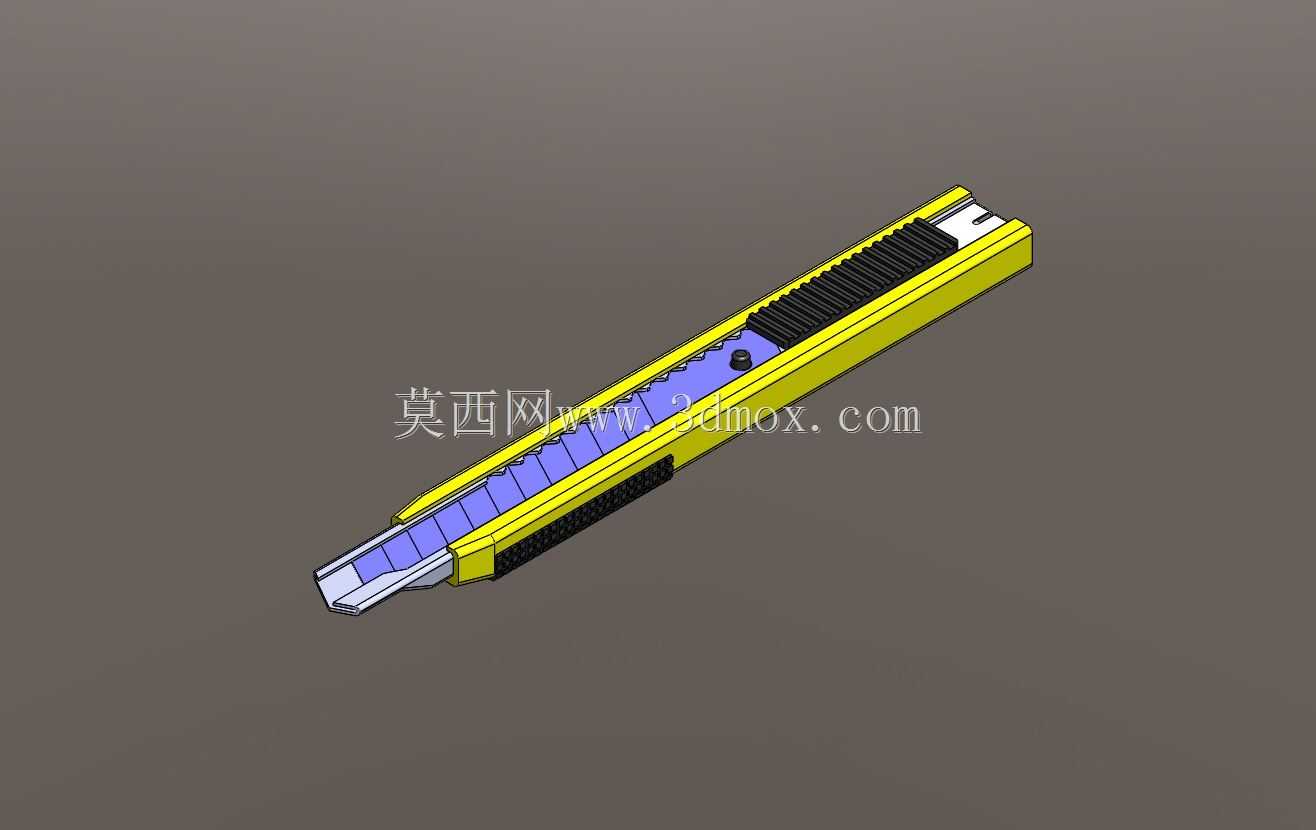

日常生产作业里，这类伸缩式安全切刀的应用场景覆盖极广，从包装车间拆封纸箱、广告制作裁切KT板与背胶材料，到电子产线修整线束绝缘层、装修作业切割壁纸与薄型板材，都是一线操作人员手边常备的手动裁切工具。不同于固定式裁切刀具，这款切刀的核心设计逻辑围绕安全防护与操作便捷性展开，首先是刀身的伸缩锁定结构，未使用状态下刀片可完全收纳进塑料外壳内，避免裸露刀片造成误划伤，推钮部位设置了分段式卡位，可根据实际裁切需求调整刀片伸出长度，适配不同厚度的待裁切材料，推钮表面做了防滑齿纹处理，戴劳保手套操作时也能顺畅推动调整，不会出现打滑移位的问题。刀身外壳采用分体式卡扣加超声焊接的装配结构，外壳内壁设置了多道定位筋条，既可以给内部的刀片滑槽提供精准定位，也能提升外壳整体的抗摔抗形变能力，日常从1.2米左右的作业台面掉落不会出现外壳开裂、内部结构错位的问题。刀片滑槽采用金属冲压件作为内衬，避免长期伸缩刀片磨损塑料内壁导致间隙过大，出现刀片晃动、裁切跑偏的问题，刀身尾部预留了折刀器结构，当刀片前段刃口磨损变钝后，可将刀片伸出一格，把钝段卡入尾部折刀槽掰断，露出新的锋利刃口，无需频繁更换整根刀片。从建模流程来看，先绘制刀身外壳的外形轮廓草图，拉伸生成主体后切除出内部滑槽、推钮让位槽、定位筋的安装空间，再单独绘制刀片、推钮、锁定弹片、滑槽内衬的零件，逐个完成零件的细节特征，比如刀片的分段折断刻痕、推钮的防滑齿、锁定弹片的弹性卡位凸点，最后在装配环境下按照实际装配关系完成配合，验证刀片伸缩行程是否顺畅，锁定结构是否能在各伸出档位可靠卡位，检查各零件之间是否存在干涉问题，同时核对整体外形尺寸，确保握持时贴合手掌弧度，单手握持时拇指刚好能落在推钮位置，符合一线操作人员的使用习惯。建模过程中需要重点关注刀片滑槽与外壳定位筋的配合公差，预留0.1mm左右的装配间隙，避免实际生产装配时出现卡滞，同时要确认推钮的行程范围，保证刀片完全收回时刀尖不露出外壳前端，完全伸出时的伸出长度不超过18mm，兼顾裁切深度需求与使用安全性，刀身侧面的防滑橡胶垫位置要对应握持时的手指接触区域，提升握持摩擦力，裁切发力时不会出现刀身脱手的情况。
