六角头通孔压铆铆接螺母柱结构设计

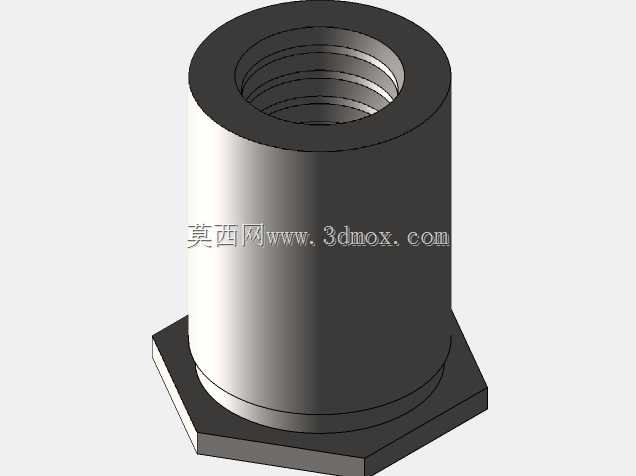

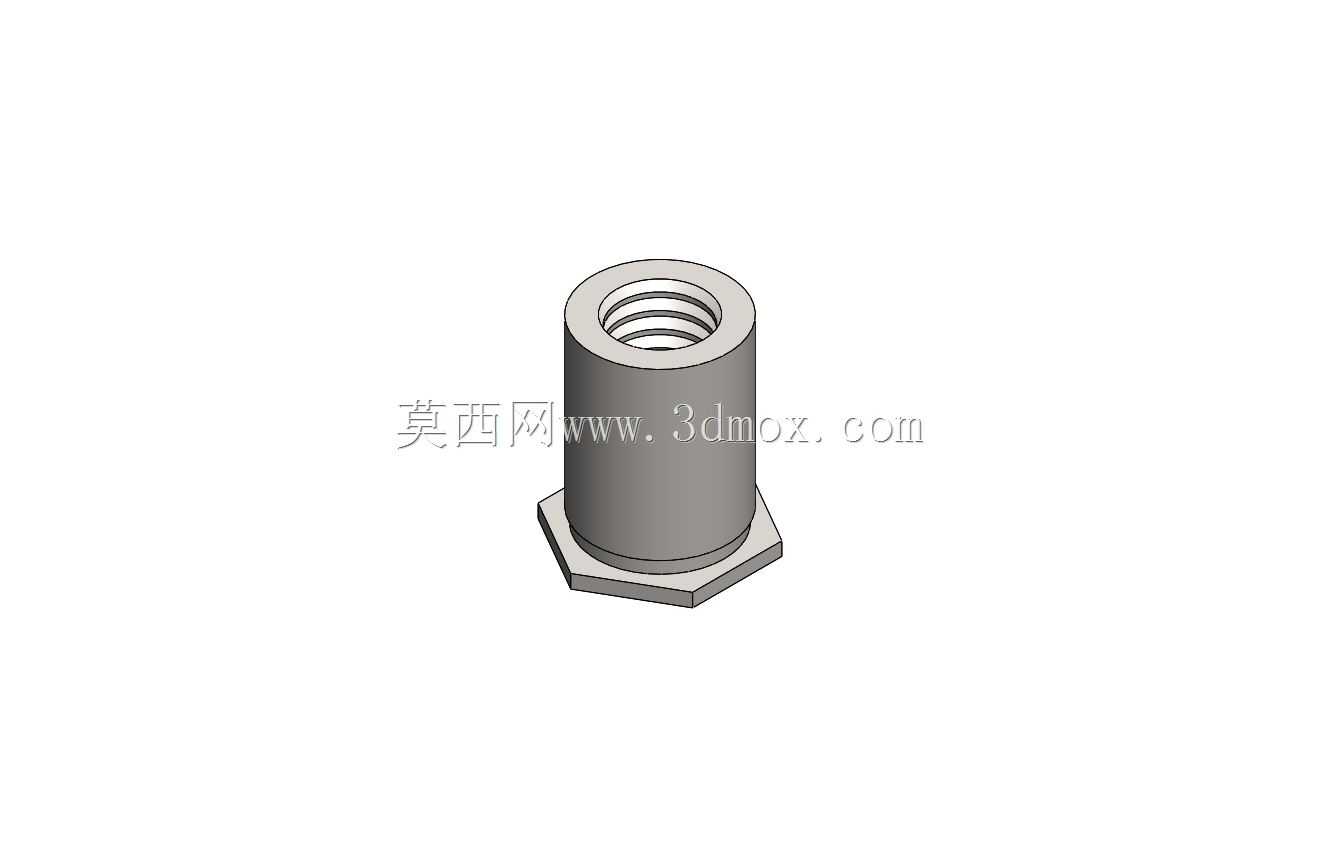

这类带六角底座的通孔压铆螺母柱，是钣金装配场景里极为常用的内嵌式紧固件，日常在通讯机柜、工控机箱、新能源电池模组支架、精密电子设备壳体的装配环节都能见到它的身影，核心作用是在厚度较薄的钣金板材上构建出可靠的内螺纹连接位点，解决薄板无法直接攻丝、焊接螺母易变形错位、螺纹强度不足的痛点。从结构设计逻辑来看，底部的六角凸台并非装饰结构，压装时六角结构会完全嵌入钣金预制的对应六角安装孔内，相比圆形压铆柱，六角结构能提供更强的抗扭转能力，即便是后续装配螺丝时施加较大的拧紧扭矩，螺母柱也不会跟转打滑，能保证反复拆装后的连接可靠性。柱身采用等直径圆柱结构，外壁光滑无毛刺，压装到位后柱身端面与钣金表面贴合平整，不会出现凸起刮伤线束或者其他装配组件的问题，内部的通体内螺纹精度符合常规紧固件公差要求，能适配对应规格的公制机牙螺丝，满足不同层板、组件之间的间距固定需求。设计这类零件的三维模型时，首先要明确安装边界：底部六角的对边尺寸要和钣金预冲孔的公差严格匹配，过盈量控制在合理区间，过大会导致压装时钣金变形拱起，过小则压装后拉拔力不足，容易出现松脱；六角凸台的高度要适配对应钣金的板厚，保证压装后凸台完全涨开卡在钣金背面，不会出现轴向窜动；柱身的长度则要根据实际装配的层间间距确定，既要保证螺纹啮合长度满足螺丝连接的强度要求，又不能过长导致端部顶到其他内部元件，干涉设备内部走线或者其他组件的安装。实际选型应用时，还要结合安装板材的材质调整压装参数，针对冷轧钢板、铝合金板、不锈钢板等不同材质的钣金，压铆时的压力参数要对应调整，避免压力过大压溃螺母柱或者板材，压力不足则无法让六角凸台完全嵌入板材形成牢固的铆接结构。这类紧固件不需要额外焊接，也不需要在板材背面预留螺母安装空间，压装效率高，装配后外观整洁，连接强度稳定，非常适合批量生产的钣金类产品装配使用，在做结构设计时提前将这类标准件的三维模型调入装配体，能精准校核安装孔位、装配间隙，避免后期生产时出现孔位错位、干涉的问题，大幅缩短样机调试的周期。
