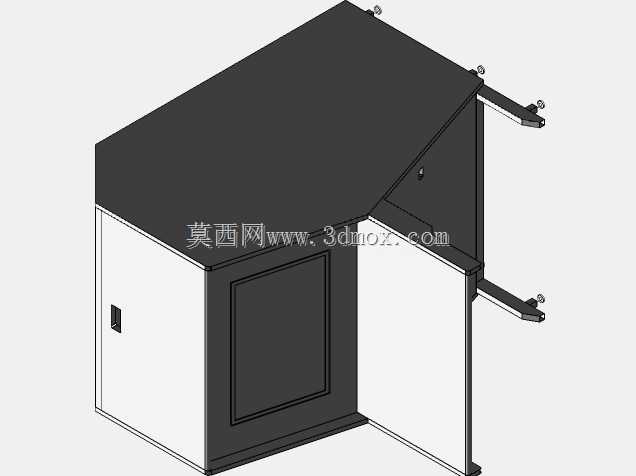

工业操控用斜顶式分布式控制台柜体结构

这款控制台柜体主要面向工业现场分布式控制系统的落地部署场景，常见于生产线中控室、设备集群操控间、小型过程控制站点这类需要操作人员就近完成参数调整、状态监控、指令下发的工位，区别于大型拼接式中控操作台，这款单组式柜体更适配中小型控制节点的独立部署需求，不需要多组拼接即可完成单套控制单元的承载。从实际使用逻辑出发，柜体采用斜顶操作面设计，操作面倾角经过人体工程学校核，操作人员保持坐姿时视线可自然覆盖台面上安装的显示屏、操作按钮、切换开关等元件，无需过度低头或抬头，长时间值守操作时能有效降低颈部疲劳。柜体下部设置带观察窗的封闭舱门，内部预留了充足的安装空间，可容纳分布式IO模块、控制端子排、信号隔离器、小型交换机等控制元件，舱门带锁结构可避免非授权人员触碰内部接线与元件，观察窗采用透明硬质板材，无需开门即可快速查看内部模块的运行指示灯状态，日常巡检效率更高。柜体两侧伸出的悬臂安装支架，是为外接辅助操作单元预留的安装接口，可根据现场需求安装手持操作盒、副显示屏、扫码枪支架等附属配件，支架上预留的标准安装孔位可直接适配常规悬臂组件，不需要现场二次打孔加工。设计过程中充分考虑了现场安装的边界条件，柜体底部预留了地脚固定孔，可直接通过膨胀螺栓固定在水泥地面或防静电地板的承重支架上，柜体后部预留了走线通道，强电动力线与弱信号线可分槽布设，避免信号干扰问题，柜体的整体深度控制在常规工位的合理范围内，不会占用过多操作间的通行空间，台面上的元件安装区域预留了通用的开孔尺寸，可适配不同品牌的触控屏、按钮、指示灯的安装需求，不需要针对特定元件重新修改台面结构。柜体的门板与框架之间采用折弯咬合结构，配合密封胶条可实现基础的防尘防护，适配普通工业车间的室内使用环境，框架采用折弯钢板焊接成型，整体刚性满足常规工控元件安装后的承重需求，不会出现台面变形、门板下垂的问题，日常维护时只需打开侧部或后部的可拆卸盖板即可完成接线与元件更换，不需要整体拆解柜体结构。
