立式工业触控操作终端机柜结构

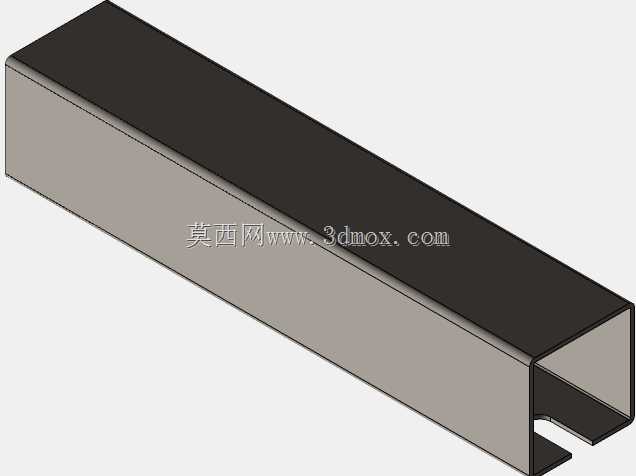

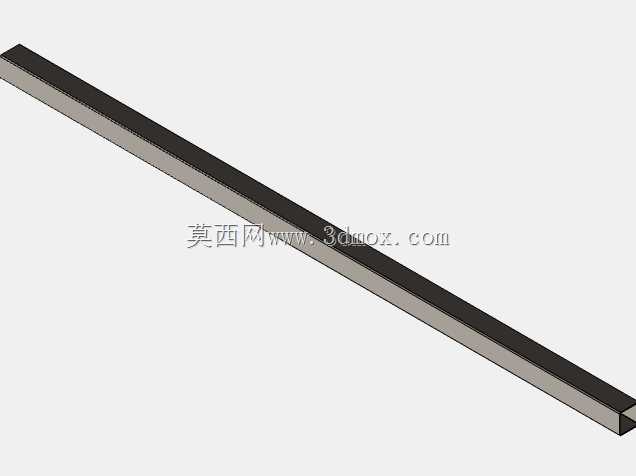

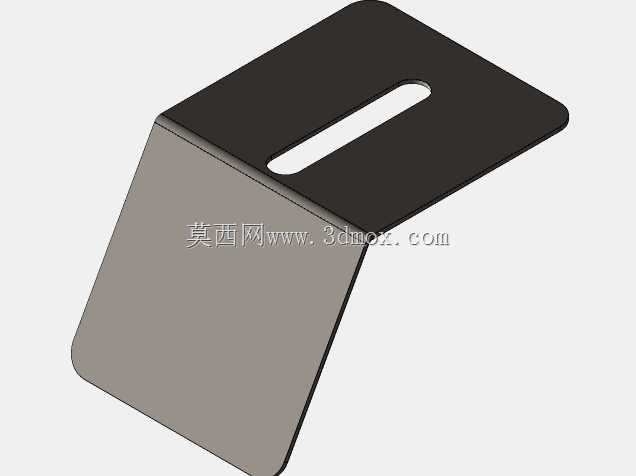

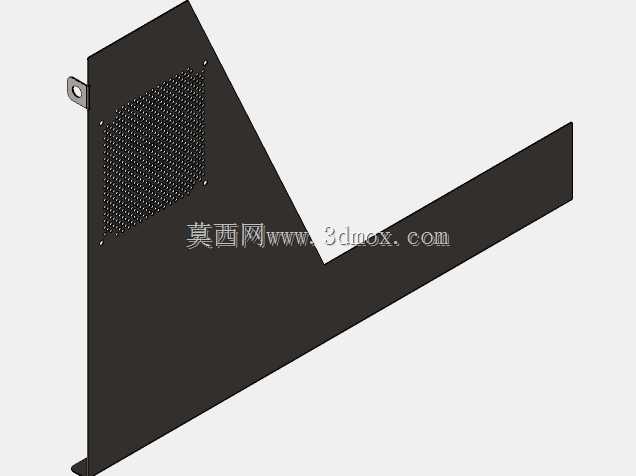

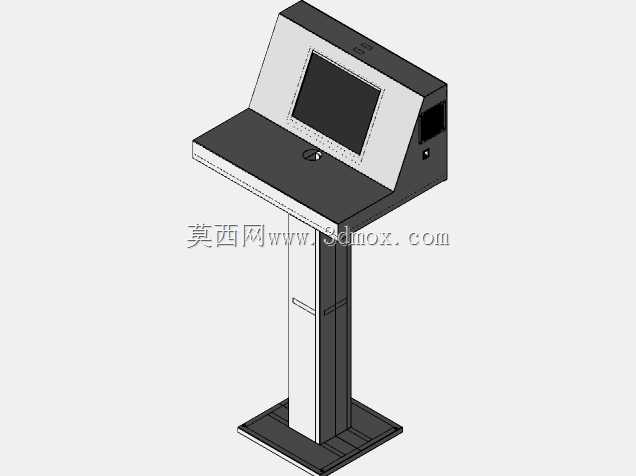

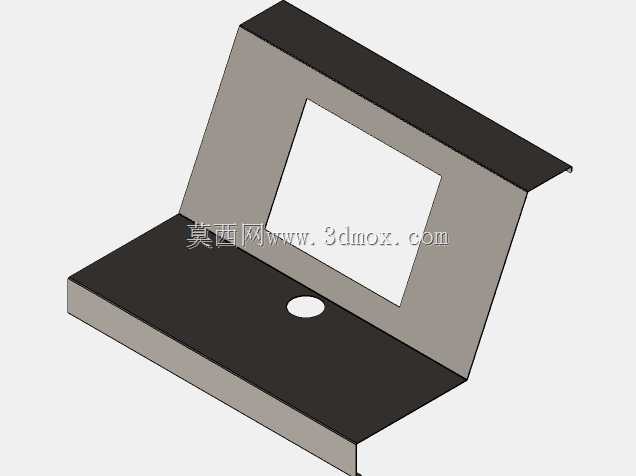

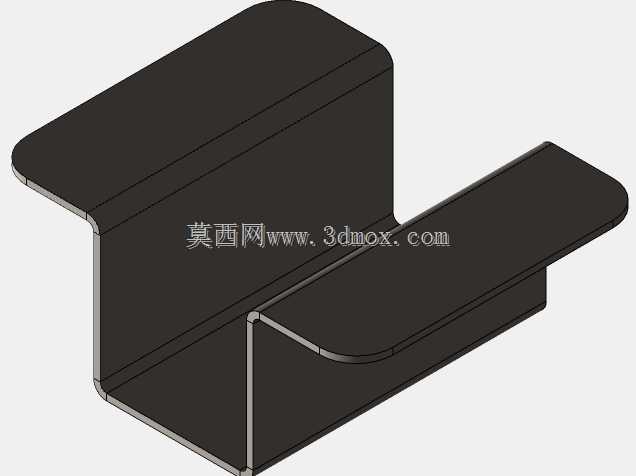

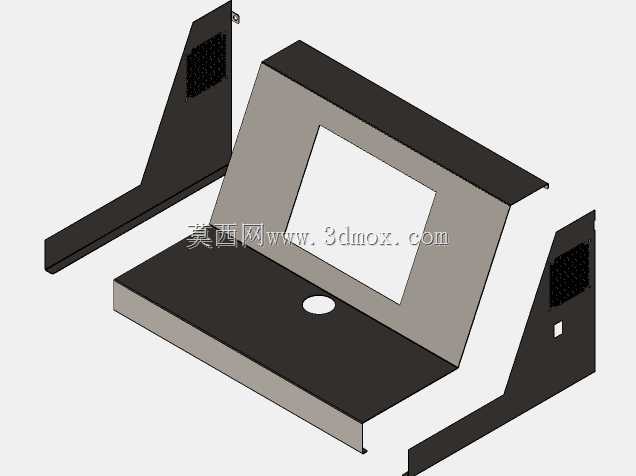

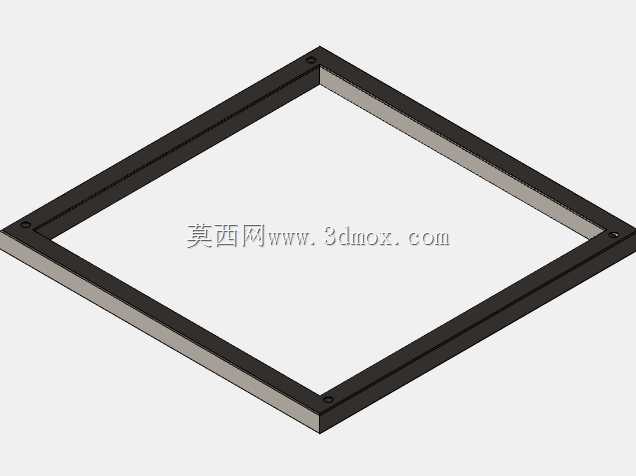

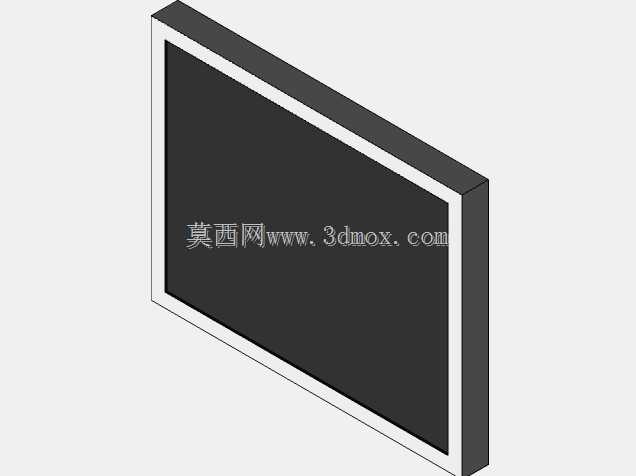

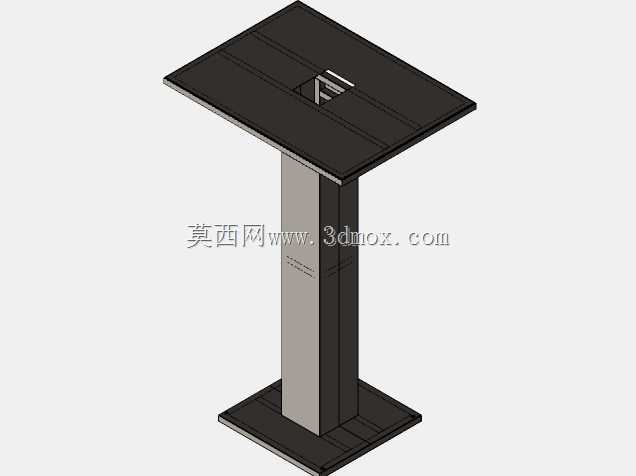

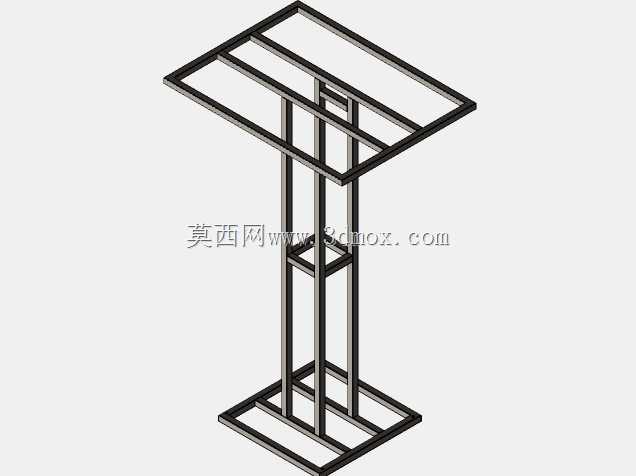

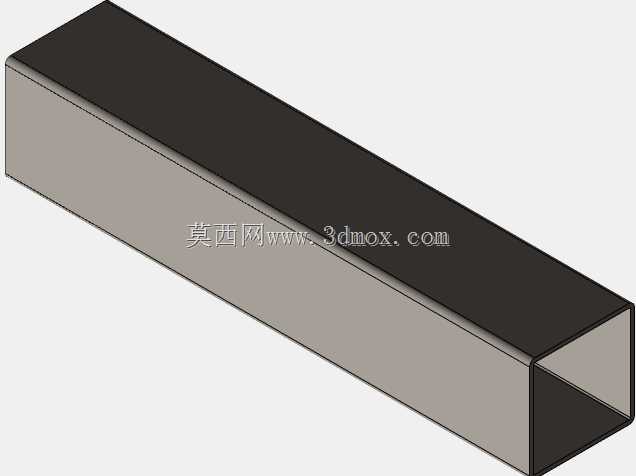

这款立式触控操作终端机柜，主要面向生产车间现场工位、仓储出入库核验点、厂区门禁登记区这类需要固定部署人机交互终端的场景，替代传统台式电脑摆放杂乱、防护性不足的问题。从结构设计来看，整体采用立柱支撑台面的落地式布局，底部为方形安装底座，预留了膨胀螺栓固定孔位，安装时需要保证地面平整度误差不超过2mm/m，底座整体占地尺寸约为450mm见方，不会占用过多通道空间，立柱采用矩形钢焊接结构，内部预留了走线空腔，可将电源线、通讯线缆完全隐藏在结构内部，避免现场布线杂乱带来的磕碰、积尘问题。上部操作区采用倾斜式面板设计，屏幕安装面与水平面呈15度仰角，符合站立操作时的人眼视线角度，长时间操作不会产生颈部疲劳，屏幕下方的水平操作台面预留了鼠标放置区域，同时集成了电源开关、USB外接接口的安装位，接口处加装了橡胶防护圈，避免车间内的粉尘、切削液溅入造成接口损坏。设计过程中重点考虑了现场防护需求，整个柜体外壳采用1.5mm厚冷轧钢板折弯成型，拼接处采用无缝焊接工艺，表面做静电喷塑处理，可适应车间内多粉尘、存在少量油污的使用环境，柜体后侧设置了可拆卸检修门，门锁采用通用工业柜锁，后期维护时可直接打开检修门更换内部硬件、梳理线缆，不需要拆解整体结构。操作台面的承重设计按照5kg均布载荷校核，除了放置鼠标外，也可临时放置扫码枪、工单夹这类常用工位物品，不会出现台面变形问题。屏幕安装位采用嵌入式固定结构，可适配15-17寸工业触控屏，安装时通过四周的压块固定屏幕，可兼容不同厚度的屏幕模组，不需要重新加工面板开孔。立柱高度设计为1100mm，匹配成年人站立操作时的肘部高度，操作时手臂自然下垂即可接触到台面，不需要抬臂或者弯腰，符合工业工位的人机工程学要求。整体结构没有多余的外凸部件，所有边角都做了R3圆角处理，避免人员走动时磕碰受伤，柜体底部预留了线缆进线孔，可从地面预埋的穿线管直接将线缆引入柜体内部，实现完全隐藏式布线，兼顾现场整洁度与线缆防护性能。
