医院24kV中压三相供配电电气装置

这套电气装置主要面向医疗场所的中压供配电场景设计，适配24kV三相交流供电制式，承担医院核心负荷的电能分配、故障隔离与供电保障职能。医疗场所的供电可靠性要求远高于普通民用建筑，尤其是急诊、ICU、手术部、生命支持类设备区域不允许出现长时间供电中断，因此这套装置在回路设计上充分考虑了冗余供电与故障快速切除的需求，从进线端开始就设置了多级保护配合，避免单一回路故障波及整条供电母线。

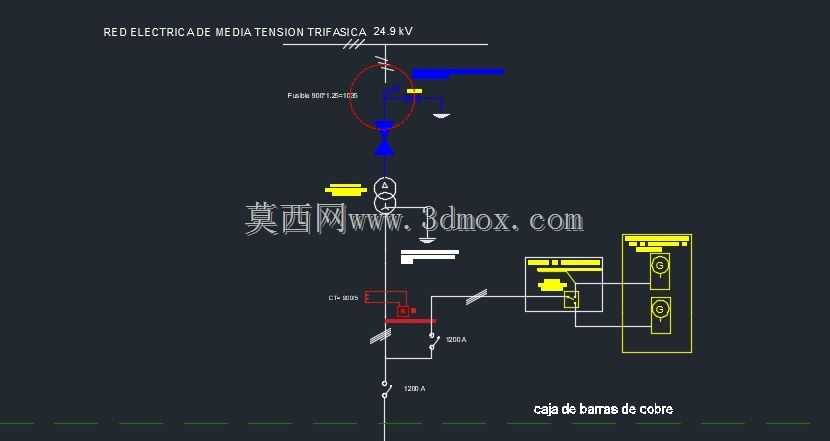

从设计逻辑来看，装置进线侧设置了进线隔离与保护单元，能够在上级线路出现过流、短路故障时快速切断进线电源，避免故障电流冲击后端配电回路。主母线采用铜质母排结构，也就是图纸中标注的铜母排舱段，母排的载流量按照医院远期最大负荷预留了足够裕度，同时母排的排布满足相间安全距离要求，避免高压环境下出现相间击穿、爬电等安全隐患。母排向下分出多个出线回路，每个出线回路都配置了独立的保护元件与操作机构，不同回路分别对应门诊楼、住院部、医技楼、医疗专项设备区等不同供电分区，各回路之间设置了机械与电气联锁，防止误操作引发的带负荷拉闸、带地线合闸等恶性操作事故。

在安装边界上，整套装置的排布严格遵循高压配电设备的安装规范，柜前预留了足够的操作与检修通道，柜后预留了母排维护与二次接线的作业空间，设备基础的标高与接地预埋件位置需要和土建施工阶段的预留点位完全匹配，避免后期安装时出现对位偏差。装置内部的元件排布按照电压等级做了明确分区，高压一次回路与低压二次控制回路分开走线，减少高压电磁场对二次控制信号的干扰，保证保护装置的动作准确性。

考虑到医院负荷的特殊性，这套装置还预留了应急电源的接入接口，当主供电回路出现失电情况时，能够快速切换到备用电源供电，切换过程的断电时间控制在医疗设备允许的范围内，避免生命支持类设备因断电停机引发医疗风险。每个出线回路的保护定值都可以根据所带负荷的特性单独整定，比如针对大型影像设备这类冲击性负荷，保护定值会适当躲过设备启动时的冲击电流，避免出现误跳闸情况；而针对普通照明与动力负荷，则按照常规过流保护逻辑设置定值，保证故障时能够快速切断故障点。

从实际应用角度出发，这套装置的结构设计充分考虑了后期运维的便利性，所有需要定期巡检的元件都布置在易操作的位置，不需要拆解过多结构就能完成触头温度检测、保护装置校验、操作机构润滑等常规运维作业，同时柜内设置了明确的回路标识，运维人员可以快速定位对应回路，减少检修时的停电范围与停电时间。
