工业固定式条码扫描识读设备三维结构

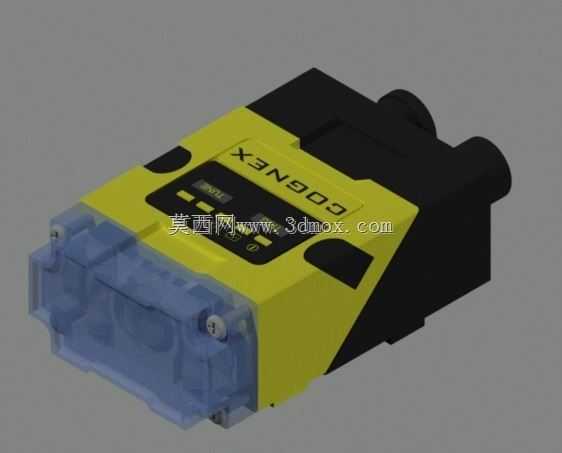

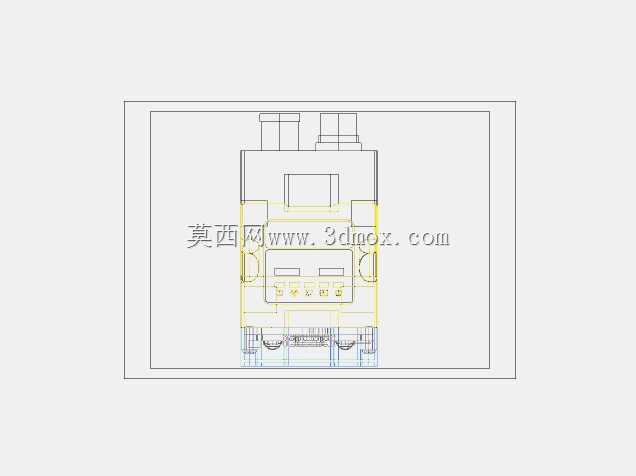

这款固定式工业识读设备的三维结构，完全围绕产线高速检测场景的实际需求搭建，日常主要部署在3C电子组装、汽车零部件追溯、医药包装分拣这类连续运行的自动化产线上，用来完成工件表面一维码、二维码的非接触式高速识读，替代人工扫码的重复操作，避免人工操作带来的漏扫、错扫问题，适配产线每分钟上百件的工件流转节奏。从结构设计逻辑来看，设备采用分体式功能分区布局，前端半透明防护端盖预留了光学镜头的安装位，端盖边缘做了嵌入式卡扣结构，不需要额外工具就能快速拆卸，方便后期清理镜头表面积攒的车间浮尘，或是更换不同焦距的镜头模块来适配不同的识读距离；端盖上预留的紧固螺丝位，能保证防护结构在设备长期震动的产线环境下不会出现松脱移位，避免光路偏移影响识读准确率。设备主体的黄黑撞色外壳不是单纯的外观装饰，高对比度的黄色外壳能让现场运维人员在密集排布的产线设备中快速定位到该设备，降低日常巡检的排查难度；外壳侧面的黑色防滑凹槽，既可以作为安装时的握持受力位，也能在外壳堆叠摆放时起到防滑限位的作用，避免设备滑落磕碰损伤内部光学元件。设备尾部的两个圆柱形接口结构，分别对应电源供电与工业以太网通讯接口，接口做了内凹式防护设计，能减少车间内切削液、浮尘对接口触点的侵蚀，保证数据传输与供电的长期稳定性。从安装边界来看，设备整体采用紧凑型方块式布局，整体宽度控制在较小范围内，能直接安装在产线侧边的标准铝型材支架上，不需要额外占用过多的产线安装空间；设备背部预留了通用的工业安装孔位，既可以配合支架实现水平、垂直方向的角度调整，也能直接嵌入式安装在检测工位的挡板上，适配不同产线的安装空间限制。内部结构上，光学成像模块、图像处理电路板、接口通讯模块采用分层堆叠布局，各模块之间预留了足够的散热间隙，能保证设备在车间0到45摄氏度的常规环境下长期连续运行不会出现过热宕机的问题；外壳的接缝处做了错位挡边设计，能阻挡大部分车间浮尘进入设备内部，降低后期内部元件的维护频次。
