MK16簧片传感器标准混合器结构设计

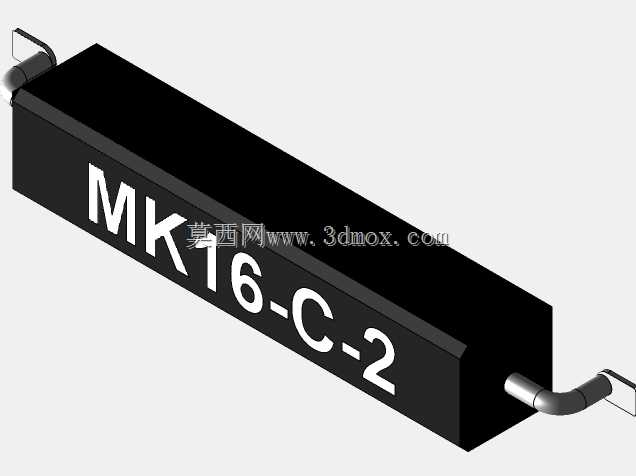

在工业自动化检测、小型机电设备信号触发的场景里，这类带磁性触发特性的簧片式混合器件，常被用于位置到位检测、开合状态反馈、非接触式信号通断控制的环节，比如小型自动化产线的工位到位确认、机柜门禁的开合状态采集、小型流体管路的通断信号反馈场景中，都能见到这类器件的应用。从结构设计来看，整体采用长条形长方体封装外壳，外壳做了哑光黑色的绝缘防护处理，两端引出弯折成型的金属引脚，引脚的弯折角度做了标准化设计，既可以适配直插式PCB板焊接安装，也能满足飞线焊接的装配需求，引脚的伸出长度做了冗余设计，方便不同安装场景下的剪脚调整，避免安装时引脚长度不足导致的焊接失效问题。设计过程中，首先考虑的是内部簧片组件的防护需求，外壳的壁厚做了均匀化处理，既保证足够的结构强度，抵御装配过程中的挤压应力，也不会因为壁厚过大导致整体尺寸冗余，占用过多安装空间。内部的磁性触发组件与簧片触点做了同轴对位设计，保证外部磁场触发时，触点吸合的响应速度一致，不会出现触发延迟或者触点接触不良的问题，触点部分做了防氧化镀层处理，提升长期通断工作的使用寿命，减少接触电阻波动带来的信号不稳定问题。安装边界方面，整体长条形结构的横截面尺寸统一，安装时可以通过卡扣或者点胶固定在安装基座上，两端引脚的中心距做了标准化设定，适配常规PCB板的孔位设计，不需要额外做定制化的孔位加工，降低装配环节的加工成本。器件的混合功能体现在，它将磁性触发的簧片开关与信号混合调理的微型结构做了一体化封装，不需要额外外接信号调理元件，就能直接输出稳定的开关量信号，减少外围电路的元件数量，缩小整体控制模块的体积。在实际选型使用时，需要注意安装位置与外部触发磁钢的对位距离，保证磁场强度能够可靠触发簧片吸合，同时要避免周边强磁场源的干扰，防止出现误触发的情况，外壳的绝缘材质也能适配常规工业环境的防尘、防轻度泼溅需求，满足一般工业场景的使用防护等级要求。
