小量程平行梁式称重测力传感器结构

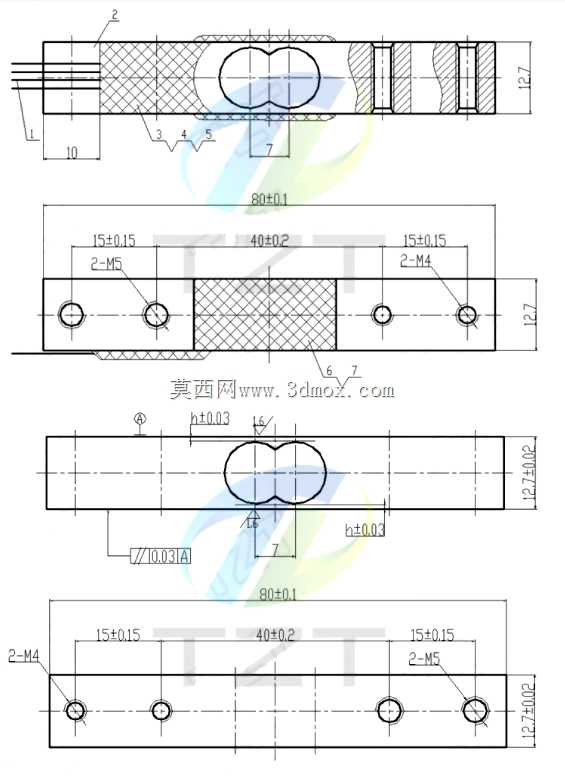

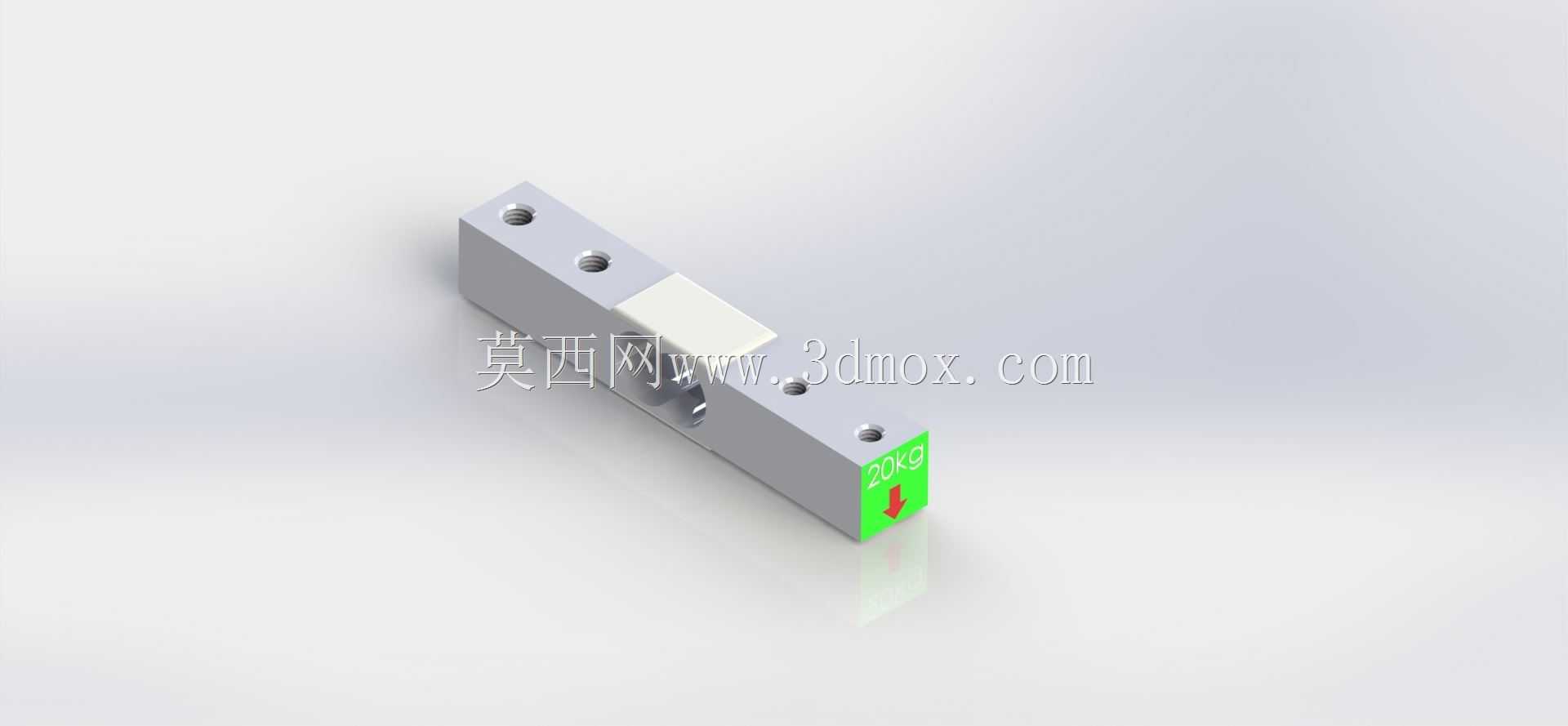

这类平行梁结构的小量程称重元件，是桌面级称重设备、小型定量分装装置、实验室精密测力台架里最常用的核心检测部件，覆盖1kg到20kg的常用小载荷检测区间，能满足多数民用、轻工业场景下的静态、准动态载荷测量需求。从结构设计逻辑来看，整体采用一体式铝合金梁体加工，平行梁的结构形式能在受载时产生均匀的应变分布，避免偏载带来的测量误差，梁体上预留的四个安装沉孔，是按照行业通用的安装孔距设计的，安装时可以直接固定在设备的安装基座上，不需要额外做转接件，安装边界清晰，不会和周边的走线、结构件产生干涉。梁体中部的应变区做了局部减薄处理，能保证在额定载荷下应变量处于应变片的最佳工作区间，既不会因为刚度过大导致信号输出不足，也不会因为刚度过小造成过载后塑性变形，梁体端部的限位结构，能在承受意外冲击载荷时限制梁体的最大变形量，保护核心应变元件不受损坏。实际选型使用时，这类传感器的安装面平面度要求控制在0.05mm以内，安装螺丝的锁紧力矩要保持一致，避免安装应力带来的零点漂移，出线端做了密封处理，能适应普通车间、仓储环境下的温湿度变化，不需要额外做防护结构。在小型快递网点的便携称重台、实验室的物料配比称量台、小型食品包装线的在线检重单元里，这类传感器都是首选的检测元件，相比大量程的剪切梁传感器，它的整体体积更小，安装空间占用少，输出灵敏度更高，在小载荷区间的测量线性度更好，能满足0.1g级的重量分辨需求。建模时还原了梁体的所有安装特征、应变片的粘贴区域标识、端部的载荷承载面结构，能直接用于小型称重设备的整体装配干涉检查、安装工位的结构布局验证，也能作为传感器选型阶段的三维参考模型，核对安装尺寸、空间占位是否符合设备的整体设计要求，避免选型后出现安装尺寸不匹配、和周边结构干涉的问题。梁体的边角都做了倒角处理，既避免加工时的应力集中，也能防止安装过程中划伤操作人员，表面的阳极氧化处理层，能提升日常使用中的耐磨、抗腐蚀能力，延长元件的实际使用寿命。
