M5堆栈小型3A继电器单元结构设计

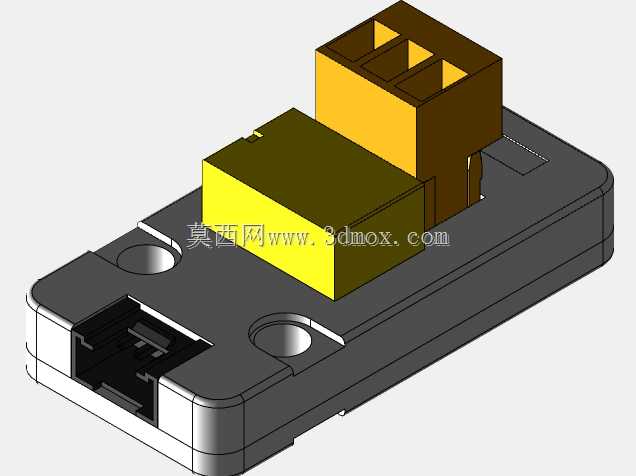

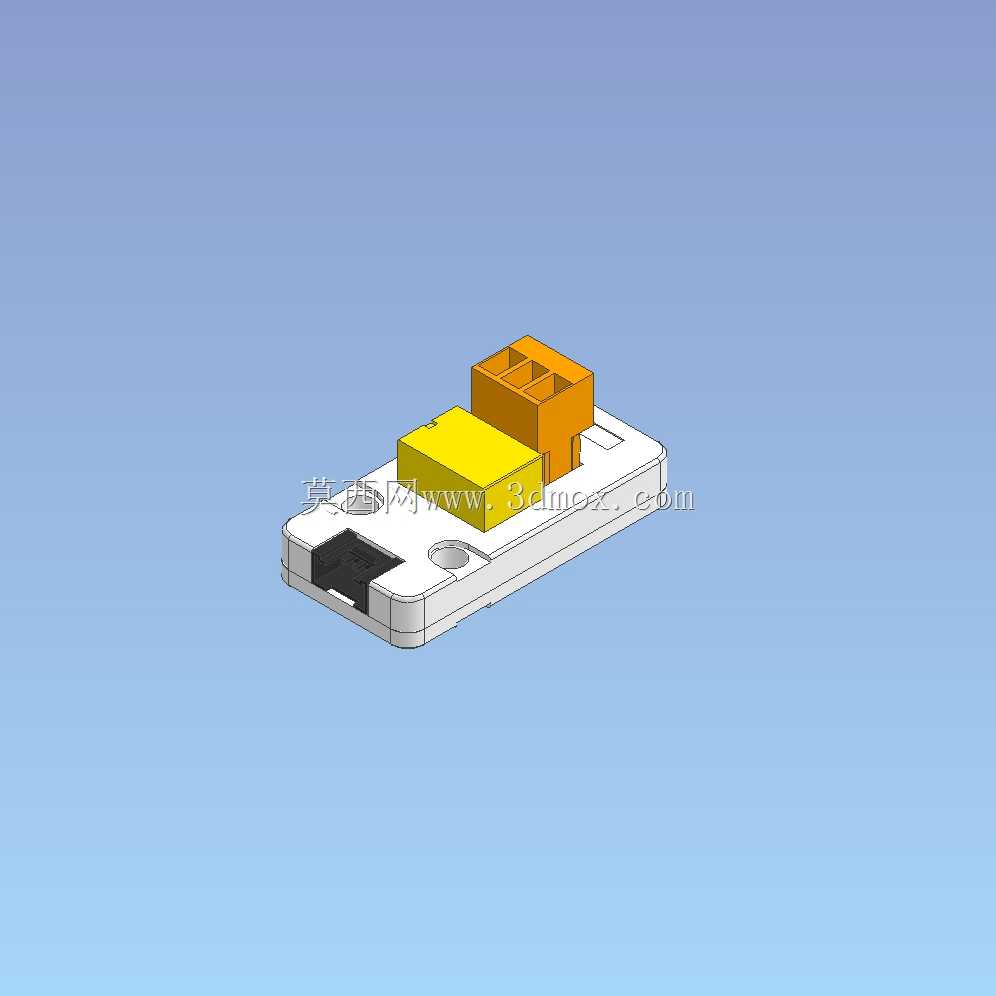

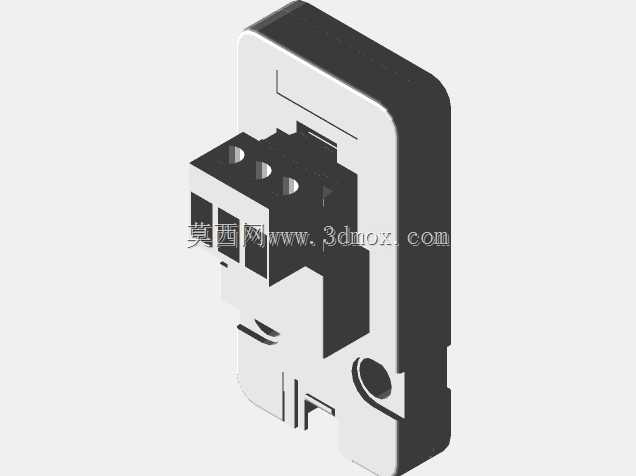

在嵌入式控制、小型自动化装置的电气回路搭建场景中，这类小型继电器单元是实现弱电控制强电切换的核心衔接部件，常被集成在堆叠式模块化控制终端内，适配桌面级实验装置、小型智能设备、低压配电控制回路的通断需求。该继电器单元采用堆叠适配的基座结构设计，整体外形贴合M5系列模块化组件的安装规范，基座预留的定位孔与卡扣结构可直接与同系列主控、传感模块完成层叠装配，无需额外设计转接固定件，能大幅缩减模块化设备的组装周期。从功能特性来看，这款继电器单元支持最高30V直流与220V交流的负载回路通断控制，额定通断电流为3A，可覆盖小型电磁阀、指示灯、微型电机这类小功率负载的驱动需求，三个引出引脚分别对应公共端、常开端、常闭端，引脚排布间距符合通用接插件的适配标准，接线时可直接搭配标准杜邦线或接线端子完成回路连接，无需额外处理引脚适配问题。设计过程中优先考虑了模块化堆叠的安装边界，整体高度控制在堆叠组件的常规层间尺寸范围内，不会出现层间干涉问题，基座上的定位凸台与相邻模块的定位凹槽精准匹配，堆叠后整体结构稳固，即使在有小幅振动的设备运行场景下也不会出现松脱偏移。上部的继电器本体与接线座采用分区布局，黄色的继电器主体与橙色的接线防护座相邻排布，接线座的导向槽可引导导线准确接入接线位，同时避免接线端裸露引发的短路风险，基座边缘的走线槽可预留控制回路导线的排布空间，防止层叠装配时导线被挤压破损。在实际选型应用中，这类集成式继电器单元无需工程师单独绘制继电器的安装固定结构、接线防护结构，可直接调用三维模型完成整体设备的布局校验，核对安装间隙、接线空间是否满足装配要求，尤其适合快速搭建原型验证装置的设计场景，能有效减少重复建模的工作量，提升结构设计与电气设计的协同效率。模型还原了产品的所有装配细节，包括基座的卡扣结构、引脚的具体位置、接线座的防护结构，可直接用于虚拟装配校验、安装干涉检查，也能作为模块化设备BOM清单中的标准部件参考，帮助工程师快速完成小型控制装置的整体方案设计。
