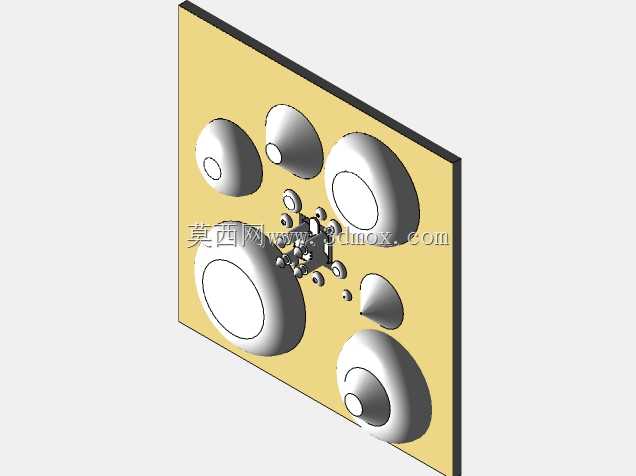

多规格凹球面成型阵列工装结构

这套阵列式凹球面成型结构，主要面向小尺寸球面类零件的批量压制、预成型工序，常见于五金冲压车间的小件批量生产、橡塑模压工位的多型腔排布场景，能在单工位上完成不同直径规格球面特征的同步加工，大幅减少换模频次与单件装夹辅助时间。从结构布局来看，整块矩形基板作为安装基准，所有成型型腔直接集成在基板平面上，没有额外的镶件拼接结构，安装时可直接通过基板四周的工艺孔锁固在设备工作台面，安装边界与常规200吨以内小型压机的工作台开口尺寸适配，不需要额外制作过渡垫板，现场换装的适配性较强。设计时优先考虑了不同规格球面件的生产节拍匹配，将大直径深型腔排布在基板受力更均匀的边角区域，小直径浅型腔集中在基板中心区域，避免压制过程中基板受力不均出现翘曲变形；每个型腔的球面曲率都对应常用的五金按钮、密封堵头、球形触点等零件的外形尺寸，从几毫米的微型球面到几十毫米的大尺寸球面都有覆盖，能满足多品种小批量的柔性生产需求。型腔的拔模角度经过反复校核，所有成型面的脱模斜度控制在1.5度以内，既保证成型后零件的尺寸精度，又能避免脱模时出现球面拉伤、粘模的问题；相邻型腔之间的壁厚经过强度验算，即使在满负荷压制工况下，相邻型腔的变形量也能控制在0.02mm以内，不会出现型腔间窜料、基板开裂的问题。实际使用时，这套结构可直接配套对应的凸模组件使用，不需要对现有压机的滑块行程、顶出机构做额外改造，中心区域的微型型腔还可用于打样阶段的小批量试生产，不需要单独制作微型试验模具，能有效缩短新产品的打样周期。基板的厚度经过优化，在保证整体刚性的前提下尽可能减少了材料用量，整体重量控制在单人可搬运的范围内，日常维护、清理模腔时不需要借助吊装设备，现场操作的便利性较高。
