电机驱动盘式制动测试移动台架

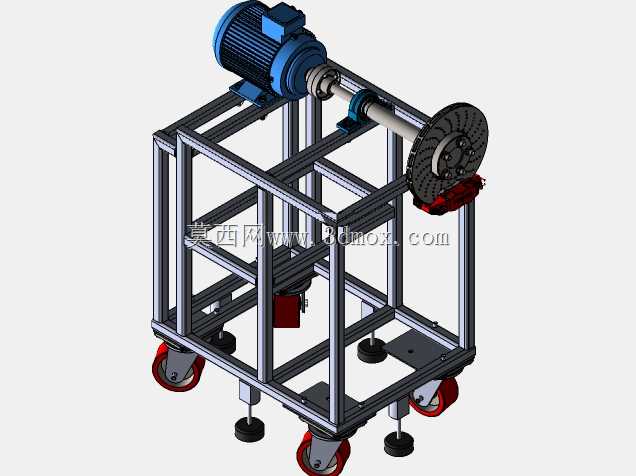

这套移动测试台架主要面向汽车制动部件研发、职业院校汽修实训场景搭建，核心用途是完成盘式制动器的制动性能模拟、摩擦片磨损测试、制动力矩标定等台架验证工作，无需将制动器装车即可完成基础性能校验，大幅降低实车测试的成本与场地限制。台架整体采用工业铝型材拼接搭建框架结构，型材选型兼顾刚性与拆装便利性，框架底部四角配置带刹车的万向脚轮，同时在脚轮内侧设置四个可调节高度的支撑脚杯，移动时收起脚杯即可灵活转运至不同测试工位，就位后旋下脚杯将台架抬离地面，可完全抵消脚轮的弹性形变，保证测试过程中台架无晃动、无位移，适配实验室、实训车间等不同地面条件。动力端采用标准三相异步电机横置安装在框架上层左侧，通过弹性联轴器连接传动长轴，轴承座采用立式带座轴承固定在型材横梁上，保证长轴传动的同轴度，避免高速运转时出现轴系跳动；长轴末端直接安装汽车通用通风制动盘，制动卡钳通过定制安装支架固定在框架侧方横梁上，卡钳位置可沿型材槽道前后微调，适配不同直径、不同安装孔距的制动盘换装，覆盖多数乘用车型的盘式制动器测试需求。设计阶段优先考虑了台架的扩展性，框架上层预留了多组型材安装槽位，后续可加装扭矩传感器、转速传感器、温度采集模块等测试元件，无需对主体框架做打孔焊接改造；电气元件安装区域预留了框架下层的空置空间，可放置变频器、制动电阻、数据采集终端等设备，布线可沿型材内置槽道走线，避免外露线缆干扰转动部件。传动部分的轴系设计做了动平衡校核，电机额定转速下运转无异常振动，联轴器选用梅花形弹性联轴器，可补偿少量的安装同轴度误差，同时缓冲电机启动、制动时的冲击载荷，延长轴承与电机轴的使用寿命。制动卡钳的安装支架设计了腰型孔调节结构，更换不同厚度的制动盘时，仅需调整卡钳固定位置即可保证制动片与制动盘的间隙均匀，无需重新加工支架。台架整体宽度控制在800mm以内，长度控制在1000mm以内，高度控制在900mm，常规实验室门洞、电梯均可顺利通过，无需额外拆解转运；支撑脚杯的调节行程为50mm，可适配地面平整度偏差在20mm以内的安装场景，无需额外垫设调整垫片。框架所有型材拼接处均采用高强度角件连接，螺栓锁紧扭矩符合铝型材装配规范，满载测试时框架整体形变量小于0.2mm，保证测试数据的准确性。
