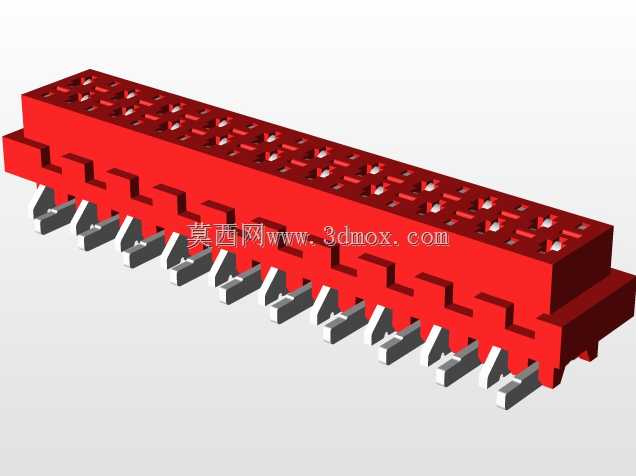

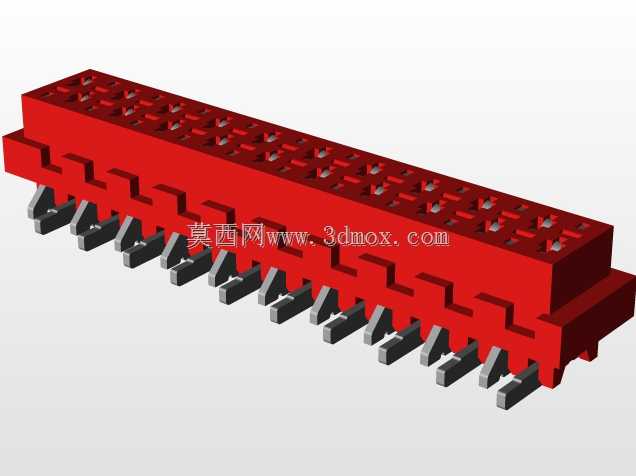

微匹配20针贴片式板对板连接器结构

做消费类电子、小型工控板卡布线的工程师，大概率都接触过这类间距1.27mm的贴片连接器，它主要用在板间垂直或者平行间距不大的信号传输场景，比如手持检测设备的主板与功能扩展板连接、小型传感器模组的信号输出对接、工业控制模块内部的板间信号互联，相比传统直插式连接器，贴片式的设计不需要在PCB上钻过孔，能节省板面对空间，适配双面布板的高密度设计需求，也能适配回流焊的生产工艺，减少波峰焊工序带来的板面污染问题。这款20针的微匹配连接器，整体长度27.4mm，本体宽度5mm，安装后的总高度5.25mm，设计的时候首先要考虑焊盘的匹配度，贴片引脚的共面度公差控制在0.1mm以内，避免回流焊后出现虚焊、连锡的问题，本体两侧的定位凸台是用来和PCB上的丝印定位框对齐，方便SMT贴片机吸嘴抓取对位，也能在过回流焊的时候防止高温下本体偏移导致引脚错位。胶芯部分采用红色耐高温热塑性材质，能承受回流焊阶段260摄氏度以内的峰值温度，不会出现胶芯变形、针位偏移的问题，内部的接触端子采用磷青铜材质镀锡处理，接触电阻控制在20毫欧以内，单针能通过1A的额定电流，足够满足常规低压信号传输的需求，相邻针位之间的绝缘电阻大于1000兆欧，能避免相邻信号之间的串扰问题。设计建模的时候，要重点把控引脚的成型角度，贴片引脚的弯折处做了圆弧过渡，避免应力集中导致引脚断裂，胶芯内部的端子卡槽过盈量控制在0.02mm，既能把端子牢牢固定在胶芯里，不会出现插合的时候端子退针的问题，也不会因为过盈量太大导致胶芯被撑裂。插合面的导向倒角做了0.3mm的斜度，对接公座的时候能自动导正，不会出现针位顶歪的问题，胶芯侧面的防呆凸筋是为了防止插反，对接的时候如果方向错误是无法完全插入的，能避免生产组装的时候插反导致的电路烧毁问题。在PCB封装设计的时候，要注意焊盘的长度比引脚长出0.3mm，宽度比引脚宽0.2mm，钢网开口厚度0.12mm，保证焊锡量足够又不会出现连锡，连接器本体下方的PCB区域不要布置走线或者过孔，避免焊接的时候助焊剂残留导致绝缘性能下降，安装的时候要注意周边3mm范围内不要布置过高的元器件，给对接公座留出足够的操作空间。
