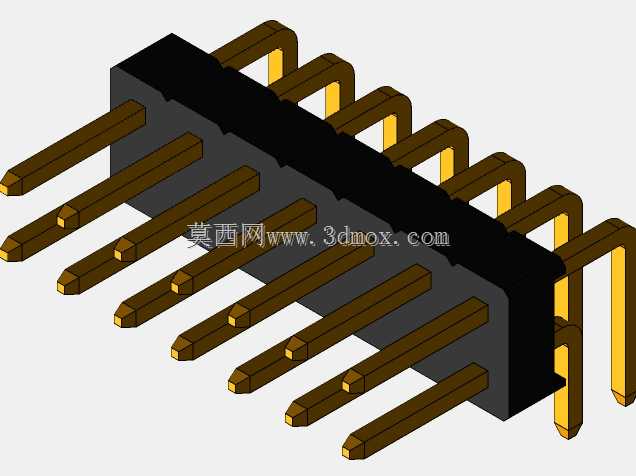

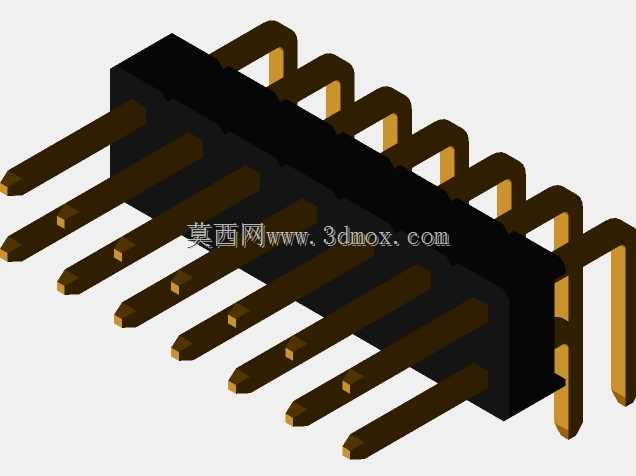

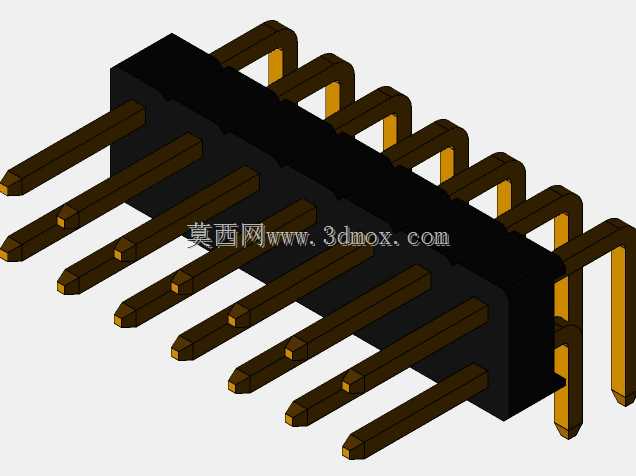

2.54mm节距14Pin双排弯插排针结构

这款弯插排针是板对板连接场景中极为常用的通孔插装类接插件，日常选型中常被用于工控主板、嵌入式开发板、电源模块等需要垂直方向板间互联的电路结构里，相比直插排针，弯脚结构能够让两块PCB以平行叠装的方式完成信号与电源的连通，大幅压缩设备内部的纵向安装空间，尤其适合对整机厚度有严格限制的紧凑型电子设备设计。从结构设计来看，该排针采用双排错位排布的接触端子，单排引脚数量为7Pin，整组共14个导通回路，端子之间的中心间距严格控制在2.54mm，这一尺寸是通用穿孔接插件的标准节距，能够完美匹配市面上绝大多数通用PCB的焊盘孔位设计，无需额外定制板卡即可完成装配。绝缘基座采用耐高温的工程塑料材质，能够耐受波峰焊过程中的高温冲击，不会出现基座变形、端子移位的问题，同时基座的卡槽结构与端子的倒刺结构做了过盈配合设计，端子压入基座后能够获得足够的保持力，避免焊接或插拔过程中端子出现松动、退针的故障。弯脚部分的成型尺寸经过精准管控，引脚伸出基座的长度、弯折角度以及弯折后引脚的平行度都做了公差约束，能够保证插装时所有引脚可以顺利对应PCB上的焊盘孔，不会出现个别引脚偏位无法插装的问题。整体外形尺寸方面，整组排针的基座长度为17.78mm，宽度为12.4mm，基座本体高度为5.08mm，加上弯脚后的整体安装高度可以根据实际板间距做适配调整，选型时只要确认两块PCB之间的叠层间距匹配弯脚的伸出长度，就可以快速完成连接方案的搭建。端子接触部分采用铜合金基材表面镀锡处理，既保证了良好的导通性能，也提升了引脚的可焊性，长期使用过程中不容易出现氧化导致的接触不良问题。在实际装配过程中，这类排针通常是先插装在下层PCB的顶层焊盘，经过波峰焊完成固定后，再将上层PCB的对应排母或者直插孔位对准排针的直插端压合，就能实现两块板卡的机械固定与电气连通，相比飞线连接的方式，这种接插件连接的可靠性更高，批量装配的效率也更有优势，同时后期维护拆解也更加方便，不需要反复焊接损伤PCB焊盘。建模过程中对端子的弯折圆角、基座的脱模斜度、端子与基座的配合间隙都做了还原，能够直接用于整机的结构干涉检查，也可以作为PCB封装库的三维参考模型使用，帮助结构设计人员在设计阶段就提前确认接插件的安装空间是否充足，避免后期打样后出现元件与周边结构件干涉的问题。
