2.54mm节距64Pin直插排针结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:252316
  • 2.54mm节距64Pin直插排针结构设计
  • 2.54mm节距64Pin直插排针结构设计
  • 2.54mm节距64Pin直插排针结构设计
  • 2.54mm节距64Pin直插排针结构设计

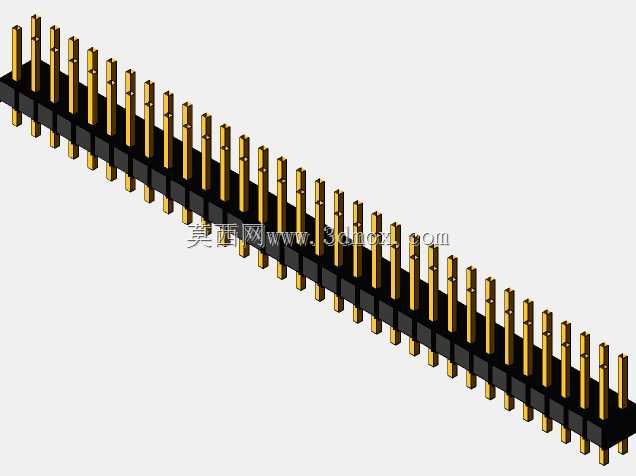

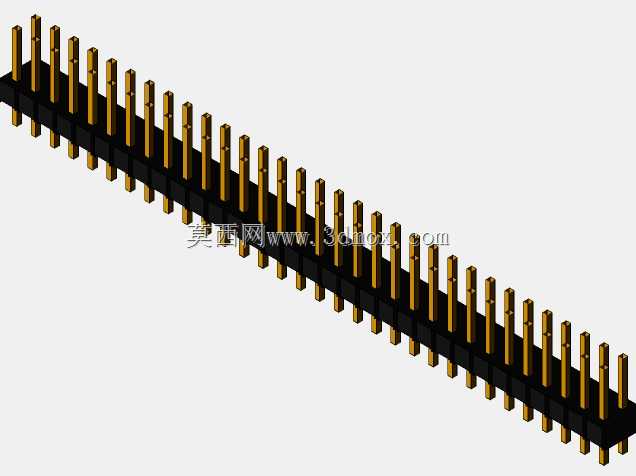

在消费电子、工业控制板卡、测试治具的板间连接场景里,直插排针是应用频次极高的板级互联元件,本次设计的64Pin单排直插排针,针对常规通孔焊接工艺做了全尺寸适配,能覆盖绝大多数通用PCB的板对板、板对外接排线的连接需求。从实际选型适配角度看,这款排针的针脚采用标准2.54mm节距排布,这个节距是行业内通孔插装类连接器的通用规格,能直接匹配市面上绝大多数万用板、工业控制PCB、开发板的焊盘孔位,不需要额外调整PCB封装尺寸,设计端可以直接调用标准封装库完成Layout,减少封装绘制的出错概率。整体外形尺寸上,排针总长度控制在81.28mm,刚好对应64个针位的排布长度,两端没有多余的冗余结构,在高密度布板的场景里不会占用额外的板边空间,宽度方向5.08mm的尺寸,适配单排针的常规塑壳宽度,不会和相邻排布的其他排针、电容、接插件产生结构干涉,8.89mm的总高度,是插装后针脚露出板面加塑壳的总高度,能适配常规外壳的内部净空要求,不会出现顶壳或者插接过浅导致的接触不良问题。设计过程中,塑壳部分采用高温绝缘材质,能过波峰焊、回流焊的常规焊接温度,不会出现焊接受热变形导致针脚偏移的问题,针脚部分采用黄铜基材加表面镀金处理,既保证了足够的导电性能,也能提升抗氧化能力,降低长期使用后的接触电阻,避免信号传输中断或者接触不良的故障。针脚的插装端做了锥形导向设计,在手工插装或者自动化插件机作业时,能快速对准焊盘孔,提升插件效率,焊接端的长度刚好适配1.6mm标准板厚的PCB,过波峰焊后焊锡爬升高度符合IPC焊接标准,不会出现连锡、虚焊的问题。在实际设备应用里,这类排针常用来做主控板和驱动板的信号连接,或者作为设备对外的调试接口、扩展接口,相比贴片排针,直插结构的焊接强度更高,能承受一定的插拔力,适合需要反复插拔调试的场景,或者有轻微振动的工业设备内部连接场景,不会因为设备运行振动出现针脚脱焊的问题。设计时也充分考虑了模具量产的可行性,塑壳的插针孔位做了脱模斜度,针脚的冲压工艺采用连续模生产,能保证批量生产时的尺寸一致性,每个针位的位置度公差控制在0.05mm以内,避免出现个别针脚偏位无法插入焊盘的问题。另外塑壳和针脚的固定采用倒刺卡接结构,针脚压入塑壳后能承受足够的轴向拉力,不会在插拔排线的时候把针脚从塑壳里带出来,提升整体连接的可靠性。
