飞机前起落架收放结构三维设计

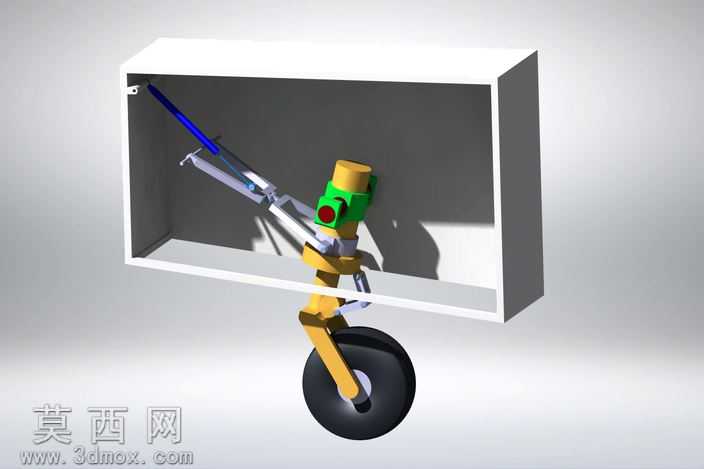

本作品为飞机前起落架的三维结构设计，建模阶段采用CATIA软件完成全参数化零件构建与装配约束，首先依据起落架的功能需求拆分核心组成模块：包含收放作动筒、缓冲支柱、轮轴组件、机轮轮胎、收放铰链支座以及舱门联动机构，每个零件均按照实际航空构件的比例进行尺寸设定，保证各部件运动行程符合起落架收放的逻辑要求。建模过程中对缓冲支柱的内外筒配合结构、作动筒的铰接端连接结构、轮轴与轮毂的装配定位都做了精细化处理，避免出现干涉问题，同时预留了液压管路的布设空间，还原真实起落架的布局特征。材质渲染阶段针对不同构件匹配对应材质属性：金属承力部件采用哑光航空铝合金材质，调整金属粗糙度与反射参数模拟航空构件的阳极氧化表面质感；作动筒活塞杆部分采用高光亮面镀铬金属材质，突出光滑耐磨的表面特征；轮胎部分采用黑色哑光橡胶材质，添加细微的胎面纹理与橡胶质感的漫反射参数，还原航空轮胎的外观特性；铰接部位的衬套、紧固件采用高强度合金钢材质，通过明暗对比区分不同金属构件的材质差异；起落架舱结构采用浅灰色航空复合材料质感，模拟机身舱段的内壁材质。结构设计上重点还原前起落架的收放运动逻辑：通过收放作动筒的伸缩驱动，带动整个起落架支柱绕上端铰链轴转动，实现从放下承力状态到收上收纳进起落架舱的完整动作，同时设计了舱门联动的传动杆件，保证起落架收放过程中舱门同步开合，缓冲支柱内部预留了缓冲器的安装空间，可实现着陆过程中的冲击缓冲功能，机轮部分通过轮轴与支柱下端连接，可实现转向功能匹配前起落架的地面转向需求。整体设计以结构合理性为核心，所有铰接点的转动自由度均按照实际运动关系设置约束，装配完成后可进行收放动作的运动仿真验证，清晰展示前起落架的工作原理与结构组成，各部件的连接关系、受力路径都做了明确的结构表达，没有冗余的无效结构，完整呈现了一套简易飞机前起落架的完整设计方案。
