航空航天用总头探头安装结构设计

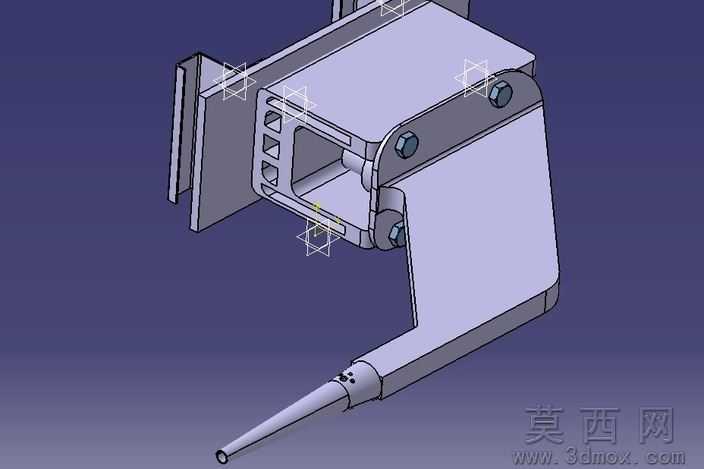

本作品为航空航天领域应用的总头探头安装结构三维建模成果，采用CATIA软件完成全参数化设计与装配搭建。建模过程中首先对安装基座进行结构拆解，基座采用带减重镂空槽的盒式结构，侧壁预留多组螺栓安装孔位，通过标准内六角螺栓实现与安装支架的铰接固定，铰接处设计有同轴度定位结构，保证支架转动过程中的运动精度，避免出现卡滞或偏移问题。探头延伸段采用渐变锥面结构设计，从基座连接端到探头探测端直径逐步收窄，既降低了整体结构重量，又减少了外部气流对探头探测精度的干扰，锥面与基座的连接位置设计有环形定位凸台，保证装配时的同轴度要求，同时提升连接位置的结构强度，避免航空工况下的振动松脱问题。材质配置上，主体结构选用航空铝合金材质，渲染时呈现哑光银灰色金属质感，螺栓紧固件采用不锈钢材质，突出金属光泽与结构区分度，铰接位置的转动接触面做了高光处理，清晰展示装配配合关系。整体结构设计充分考虑航空场景的使用需求，在保证结构强度与安装稳定性的前提下，尽可能做了轻量化处理，各部件之间的装配关系清晰，干涉检查全部通过，可直接用于后续的工程出图、装配工艺编制以及有限元仿真分析，也可作为同类航空探头安装结构的设计参考模板，适配不同规格探头的安装改造需求。
