框架式金属丝网防护隔挡结构设计

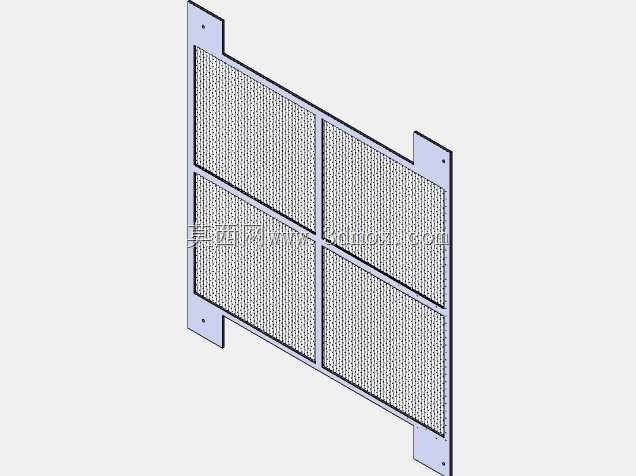

这类框架式金属丝网结构，在工业现场的应用场景覆盖极广，从设备通风口的防护隔挡，到物料筛分环节的承托网面，再到设备传动区域的安全防护围挡，都能见到同结构形式的构件。实际使用中，这类构件的核心作用是在保证气流、液流或者细颗粒物料顺利通过的同时，阻挡大尺寸异物进入设备内部，或是避免人员误触内部运转部件，部分场景下也可作为轻质物料的承托隔层使用。从结构设计逻辑来看，外围采用折弯成型的金属板材做安装边框，边框上预留的安装孔位直接对应设备机架上的预装固定点，安装时不需要额外做适配加工，直接通过标准紧固件即可完成固定，边框的折弯边既提升了整个网板的结构刚性，避免网面受外力冲击出现变形，也能在安装时和设备安装面形成贴合密封，减少缝隙漏料或者异物从侧边进入的问题。网面部分采用细钢丝编织成型，均匀的网孔尺寸根据实际使用场景的通流、筛分需求确定，网面和边框的连接采用压合固定工艺，保证网面张紧度均匀，不会在长期受气流冲击、物料摩擦的工况下出现松垮下垂的问题。整个构件的外形尺寸根据安装位的开口大小做适配设计，边框的外伸安装耳尺寸经过匹配计算，既保证安装固定的强度足够，也不会出现和周边其他构件干涉的问题。设计过程中需要重点考量几个工程细节：首先是边框的板材厚度选择，要匹配网面的整体尺寸，尺寸偏大的网板需要适当增加边框厚度，避免搬运、安装过程中边框出现弯折变形；其次是网丝的直径选择，既要保证网面的耐磨、抗冲击性能，也要避免网丝过粗导致通流面积不足，影响通风或者过料效率；另外安装孔的位置公差需要严格控制，保证和机架预装孔位的同轴度，避免现场安装时出现孔位错位需要重新扩孔的问题。在通风防护场景下，这类网板的网面开孔率直接影响通风阻力，设计时需要平衡防护等级和通风效率，在满足阻挡对应尺寸异物要求的前提下，尽可能提升开孔率降低风阻；在物料筛分场景下，网孔的尺寸公差需要严格控制，避免出现过大网孔导致筛分粒度不达标，或是过小网孔造成网面堵塞的问题。边框的表面处理根据使用环境确定，普通室内干燥环境可采用喷漆处理，潮湿或者有腐蚀介质的环境则需要采用镀锌或者不锈钢材质，提升构件的使用寿命，减少后期维护更换的频率。
