C型螺旋压紧手动夹钳结构设计

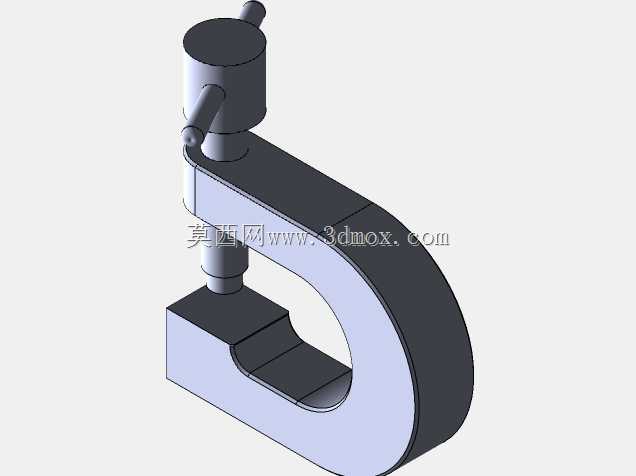

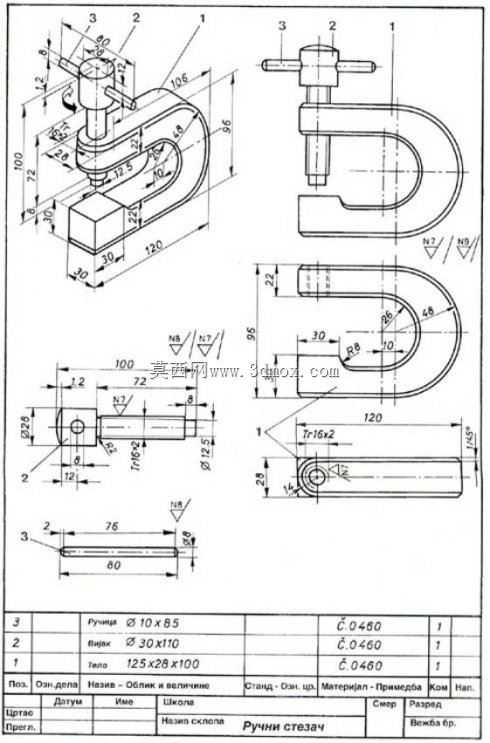

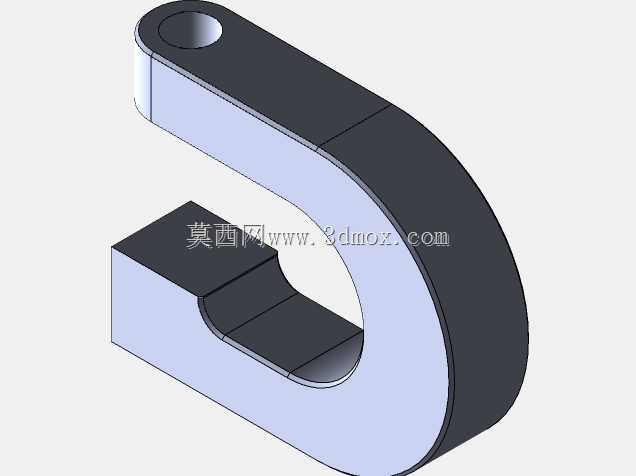

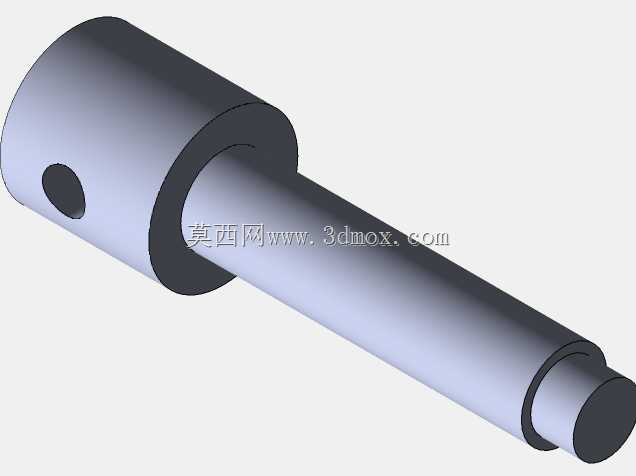

这款C型螺旋压紧夹钳是机加工、装配、维修场景中极为常用的手动夹紧工装，整体采用开式C型架结构，最大开口尺寸适配100mm以内的工件装夹需求，喉深达到48mm，可覆盖大部分板件、型材、小型组焊件的边缘压紧作业，在钳工划线、工件粘接、小型零件焊接定位、机加工辅助装夹场景中都能稳定发挥作用。设计时优先考虑了手动操作的施力效率，压头部分采用T型杆加螺杆的组合结构，螺杆采用Tr16×2的梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，同时梯形螺纹的牙型强度更高，反复夹紧松开的磨损量更小，能适应车间高频次的使用需求。C型架本体采用整体式结构设计，臂身截面做了变厚度处理，受力集中的弯角位置做了圆弧过渡，避免应力集中导致的架体变形，压头端部做了平面防滑处理，接触工件的端面直径达到30mm，夹紧时不会在软质工件表面压出明显凹痕，同时保证压紧力均匀分布。整套夹钳拆分为三个核心零件，分别是C型架本体、传动螺杆、T型操作杆，零件数量少，加工工艺性好，架体可采用型材铣削或者铸钢成型后做时效处理，消除内应力避免长期使用后开口变形，螺杆采用45号钢调质处理，表面硬度达到HB220-250，配合架体上的内螺纹孔传动，操作时T型杆的长度适配普通人手的施力范围，不需要额外加力杆就能输出足够的夹紧力，针对不同厚度的工件，螺杆的行程覆盖75mm的调节范围，不需要频繁调整垫铁就能适配不同装夹高度。在安装边界上，这款夹钳本身属于手动便携工具，不需要固定安装，也可以根据使用需求在C型架的底部平台加工安装孔，固定在钳工工作台或者专用工装板上作为固定式压紧座使用，底部平台的尺寸为125mm×28mm，平放时具备足够的稳定性，不会因为夹紧施力出现倾翻。整套结构的尺寸链设计紧凑，没有多余的外凸结构，存放时占用空间小，车间作业时可以随时挪动到需要的工位，针对小批量零件的试制加工、维修现场的临时装夹，这类手动夹钳的灵活性远高于液压、气动类的夹紧工装，不需要外接动力源，纯机械结构的故障率极低，日常维护只需要定期在螺纹位置涂抹润滑脂，就能保证长期顺畅使用。
