红米10000毫安时移动电源结构设计

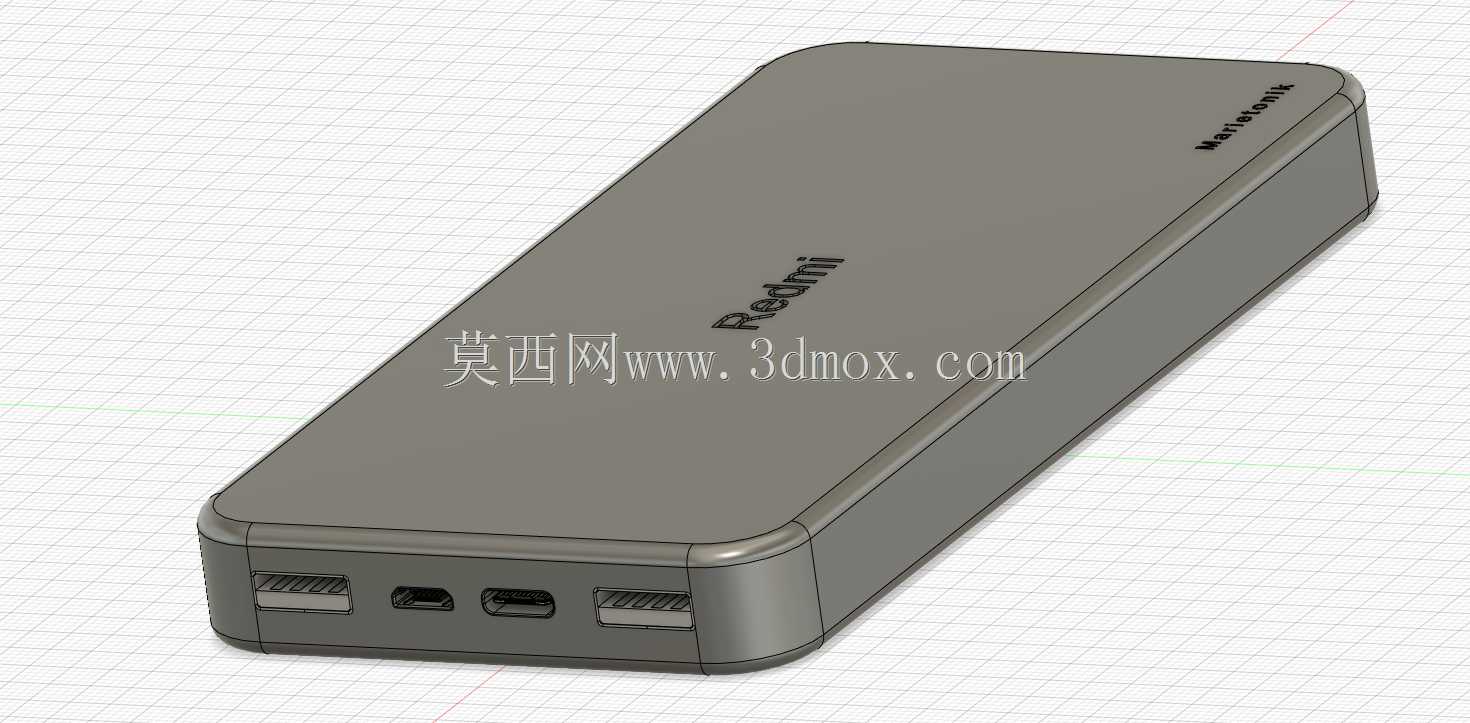

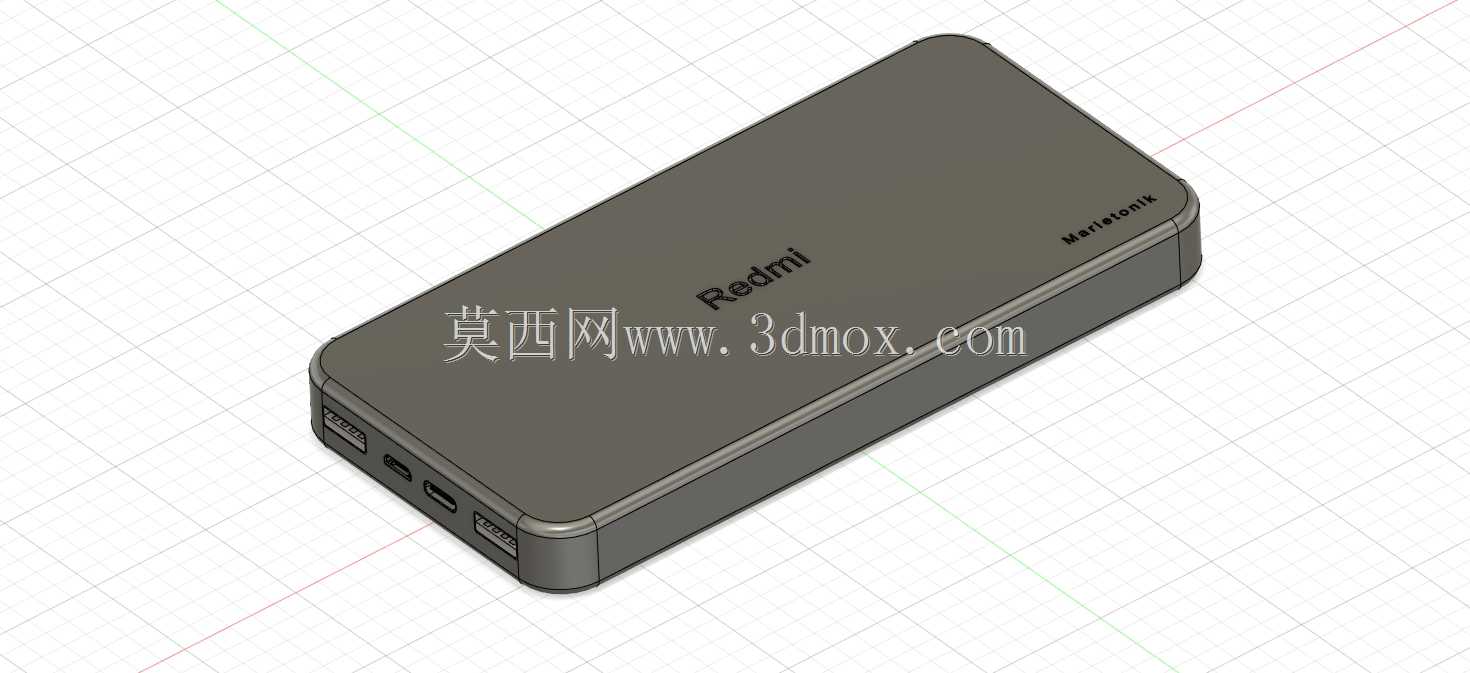

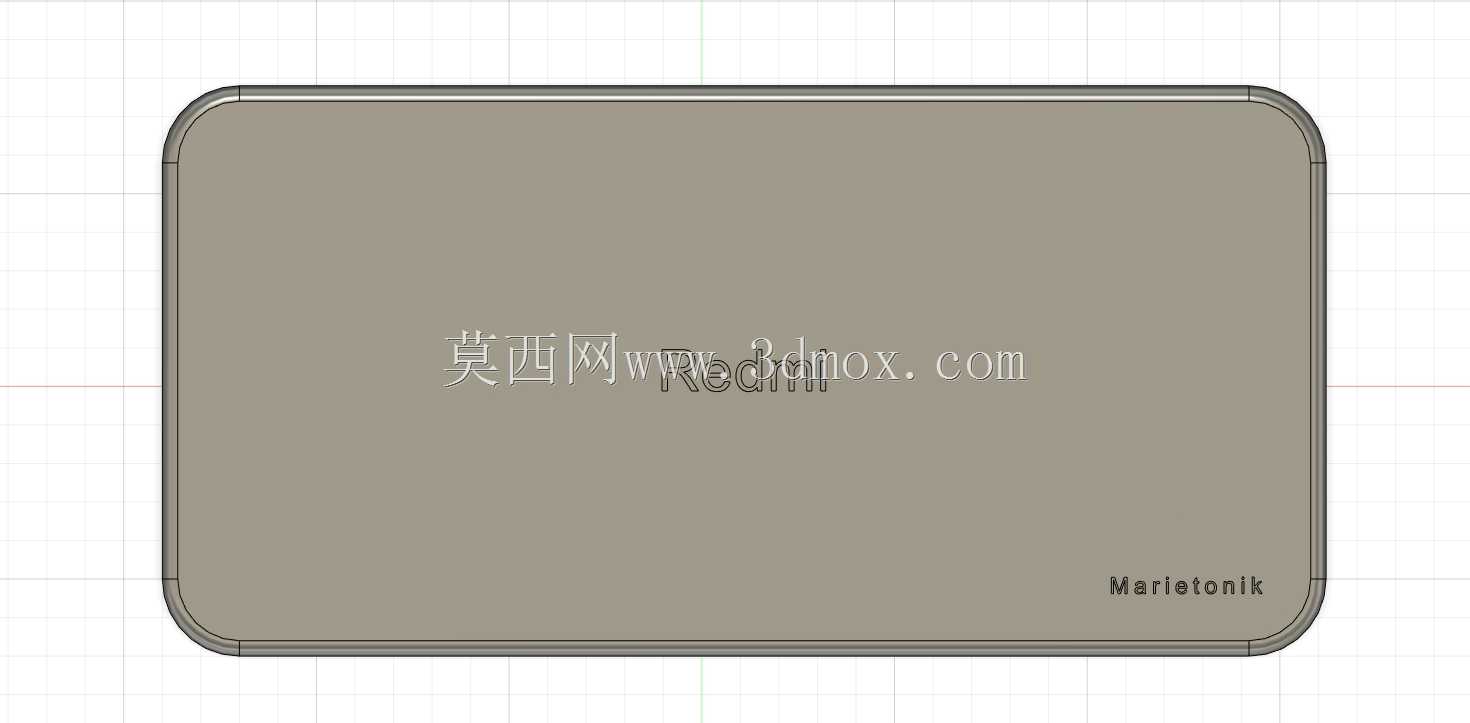

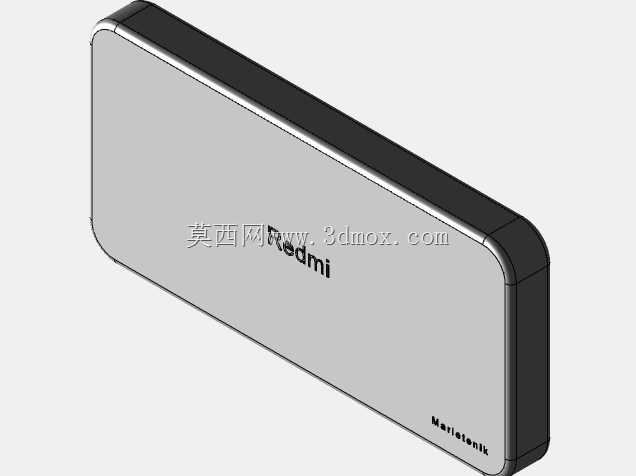

日常做消费电子结构件建模时，这类便携移动电源的结构参考价值很高，先从实际使用场景切入，这类产品主要面向日常通勤、短途出行、户外临时作业的数码设备补能需求，需要同时兼顾握持手感、接口布局合理性与内部电芯排布的空间利用率。从外形设计来看，整体采用圆角长方体造型，边缘做了大弧度R角过渡，单手握持时不会有硌手的棱角，壳体表面做细磨砂纹理处理，既可以减少日常使用的指纹残留，也能提升握持时的静摩擦系数，避免从手中滑落。接口布局集中在产品短边侧面，依次排布USB-A输出接口、Type-C输入输出接口、Micro-USB输入接口，接口之间预留了足够的插拔间隙，不会出现相邻插头互相干涉的情况，接口边缘做了凸台加固结构，能承受日常插拔的侧向受力，减少接口焊盘脱落的风险。内部结构设计上，外壳采用上下扣合的装配方式，扣位沿壳体周圈均匀排布，配合内部的筋位压紧电芯与PCB板，不需要额外打胶就能实现牢固装配，后期维修拆解也更方便；电芯采用叠层排布的方式，充分利用壳体内部空间，在10000毫安时容量的前提下，把整体厚度控制在适合口袋携带的范围，不会过于厚重。PCB板与电芯之间预留了绝缘片安装位，避免电芯外壳与电路板焊点直接接触造成短路风险，壳体内部对应电芯的位置做了多条限位筋，电芯装入后不会在壳体内晃动，抗跌落性能更好。产品侧面印有品牌标识，采用凹印工艺，长期使用不会出现标识磨损脱落的问题，整体外形尺寸适配常规牛仔裤口袋、小包侧袋的容纳空间，不需要额外占用过多携带空间，重量控制也兼顾了便携性与结构强度，壳体选用阻燃PC+ABS材质，既满足日常抗摔的强度要求，也符合消费电子的阻燃安全标准。做这类产品建模时，需要重点关注壳体壁厚的均匀性，避免出现壁厚差异过大导致的注塑缩水问题，扣位的拔模角度要控制在合理范围，保证装配顺畅的同时不会出现松脱，接口开孔的位置公差要控制在0.1mm以内，保证后期装配时接口与壳体开孔对齐，不会出现错位影响插拔的问题。
