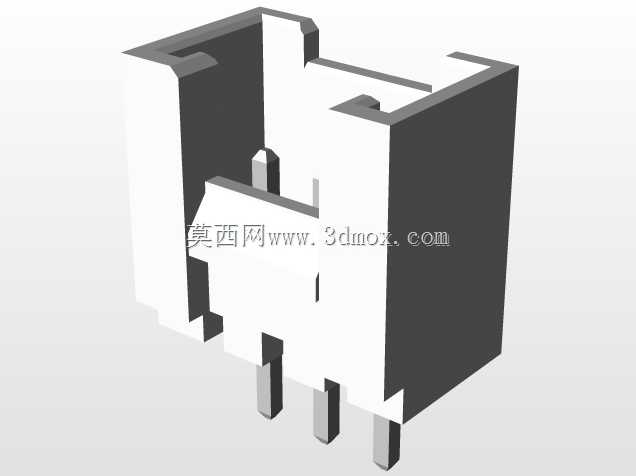

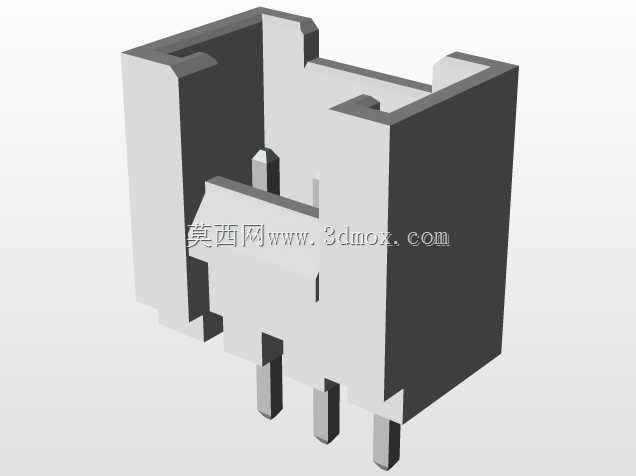

这款直插式公接插件主要面向PCB板端的信号与小功率电流传输场景,常见于工控板卡、消费电子主板、小型电源模块的板上连接工位,用来实现板间或者板与外设线束的可拆卸式电气连通,避免焊接式连接后期维护拆换难度大的问题。从结构设计逻辑来看,整体采用绝缘基座加插装端子的组合结构,绝缘基座选用耐温工程塑料材质,能够适配波峰焊制程的温度要求,不会在过炉过程中出现形变、端子偏移的问题。基座的外形做了防呆限位结构,侧边的凸起与凹槽可以和对接母座形成精准的对位配合,避免插反导致的引脚短路、接插失效问题,同时基座的侧壁做了加厚处理,在多次插拔受力的情况下不会出现开裂、崩边的情况。插装端子采用铜合金基材做镀锡处理,既保证了导电性能,也提升了引脚的可焊性,三个端子按照2mm的标准节距排布,适配通用PCB板的孔位设计规范,不需要额外定制特殊孔位的电路板,降低了整机的设计与制造成本。端子与基座的配合采用过盈压装的结构,端子中部设计有卡位凸点,压入基座对应的安装槽后可以形成牢固的轴向限位,在插拔受力或者焊接受热的情况下,端子不会出现后退、松动的问题,保证接插位置的接触稳定性。从安装边界尺寸来看,整体本体长度7.98mm、宽度5.1mm、高度7.7mm,属于小型化的板端接插件,在PCB板上占用的布局空间很小,适合高密度布板的紧凑型电子设备使用,直插式的引脚长度适配常规1.6mm板厚的PCB,过波峰焊后引脚露出板面的长度符合常规电子组装的工艺要求,不需要额外做剪脚处理。在实际选型使用时,需要注意对接母座的匹配节距与pin数,同时要确认焊接温度曲线符合基座材质的耐温范围,避免高温导致基座形变影响接插精度,另外在布局时要在接插件的插拔方向预留足够的操作空间,方便后期组装与维护时的插拔操作,不要在接插件周边布置过高的元器件,避免干涉插拔动作。这款接插件的结构设计完全遵循行业通用的接插件设计规范,各个尺寸的公差设定都考虑了模具成型的工艺性与组装配合的间隙要求,绝缘基座的进胶口与顶针位置都做了隐蔽处理,不会影响产品的外观与装配精度,端子的冲压成型公差控制在合理范围内,保证插入母座时的插拔力处于合适的区间,既不会因为插拔力过小导致连接松脱,也不会因为插拔力过大导致组装操作困难。
