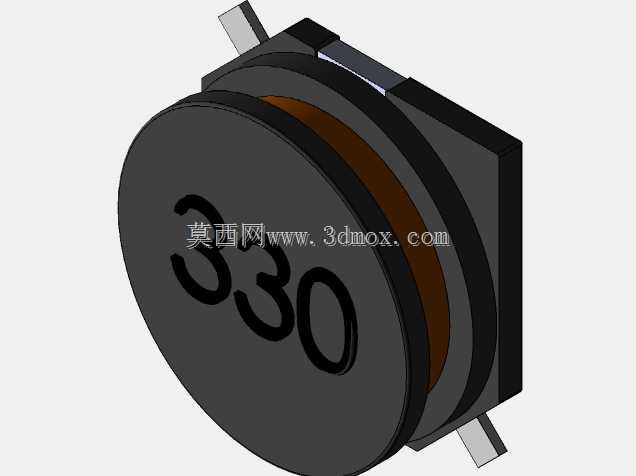

贴片式功率电感SDR1305结构设计

这款贴片功率电感的三维建模，完全围绕SMT表面贴装产线的实际装配需求展开，建模过程中首先锚定了1305封装的安装边界——对应PCB焊盘的引脚伸出长度、本体与焊盘的重叠公差都严格按照行业通用贴装规范设定，避免回流焊过程中出现立碑、偏移等焊接缺陷。从功能特性来看，该款电感额定电感量33μH，精度控制在20%区间，主要承担DC-DC回路的储能、滤波作用，常见于消费类电子主板、车载辅助供电模块、工业控制板卡的电源回路中，能够在开关电源高频通断过程中平滑电流波动，抑制回路纹波，降低后级电路的电源噪声。建模时优先还原了磁屏蔽结构的外形特征，闭合式的磁环外壳可以有效降低电感工作时的漏磁，避免对周边排布的敏感器件比如霍尔传感器、高精度采样电阻造成电磁干扰，这也是这类贴片功率电感区别于开放式工字电感的核心设计点。外形结构上，本体采用圆形扁平设计，顶面丝印清晰标注感量标识，方便SMT产线上料时的视觉识别，也便于后期维修时的元件核对；两侧的贴片引脚做了下沉式的结构处理，焊接时焊锡能够沿引脚爬升至指定润湿区域，保证焊接强度的同时不会出现锡珠飞溅到本体侧面的问题。设计过程中特意预留了元件与周边器件的安全间距，本体高度控制在对应封装的标准范围内，不会和上方的结构件、屏蔽罩产生装配干涉，不管是用于紧凑型的便携设备主板，还是排布宽松的工业控制板，都能适配对应的布局空间。建模时对磁芯与绕组的配合结构也做了还原，内部绕组绕制在磁芯中柱，外层磁壳形成闭合磁路，既保证了足够的饱和电流能力，也将元件整体体积控制在贴片封装的尺寸要求内，兼顾了电气性能与空间利用率，适合结构工程师在做PCB布局堆叠、电源工程师做元件选型时直接调用参考，不需要再额外核对封装尺寸与安装空间的匹配度。
