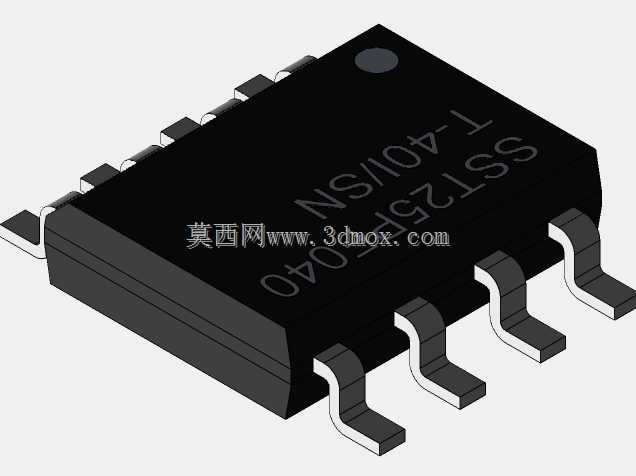

SOP8封装SPI串行闪存芯片三维结构

这款SOP8封装的串行闪存器件，在工业控制板卡、消费电子主板、物联网终端设备中应用极广，常作为参数存储、固件加载载体使用，3.3V供电的特性适配绝大多数数字电路的供电轨，无需额外设计电平转换电路，能直接挂载在主控的SPI总线上完成读写操作，4Mbit的存储容量可覆盖多数小型嵌入式设备的固件存储、运行参数掉电保存需求。从结构设计来看，模型完整还原了SOP8封装的外形特征，黑色塑封本体的边角做了符合实际注塑工艺的圆角处理，本体顶面的圆点标记对应芯片1脚位置，和实际量产器件的引脚定位标识完全一致，能帮助硬件设计人员在PCB布局阶段直观核对器件方向，避免生产时出现芯片贴反的问题。引脚部分还原了鸥翼型贴片引脚的弯折弧度，引脚的宽度、引脚间距、引脚伸出塑封本体的长度都严格参照器件手册的安装尺寸制作，在做PCB封装设计校验时，可直接导入模型核对焊盘与引脚的匹配度，检查引脚和周边丝印、过孔、相邻器件的安全间距，避免出现贴片干涉、引脚虚焊的问题。塑封本体的厚度、本体长宽尺寸也完全对应实物参数，在做整机结构堆叠时，可直接用该模型核算芯片上方的结构件预留空间，确认散热间隙、绝缘距离是否满足安规要求，尤其是在高密度布局的便携类设备中，能提前排查外壳和芯片顶面的干涉问题，省去后期打样后反复修模的流程。做三维布线时，也可借助该模型确认SPI总线走线和芯片引脚的对接路径，优化走线长度，减少信号反射的概率。这类贴片存储芯片的模型还原度，直接影响硬件设计阶段的校验效率，精准的外形尺寸能帮结构、硬件工程师在虚拟装配阶段就排查出绝大多数安装匹配问题，减少实物打样的迭代次数，尤其在多板卡堆叠的紧凑设备中，每个器件的安装边界都需要精准核对，这类标准化封装的器件模型，是整机三维数字化设计中不可或缺的基础元件模型。
