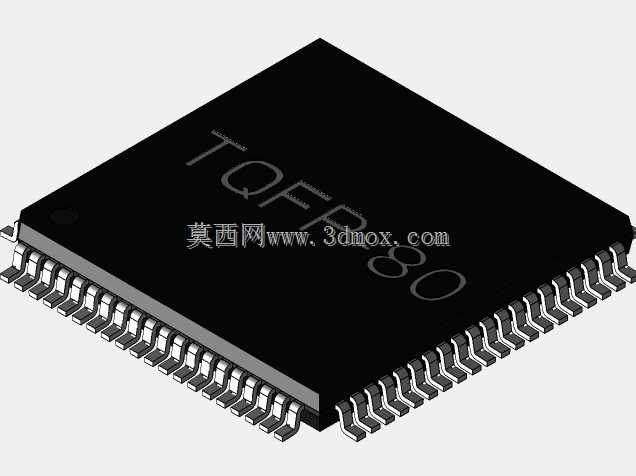

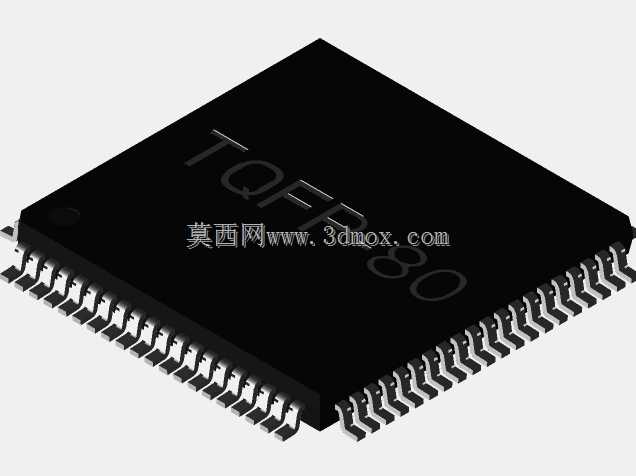

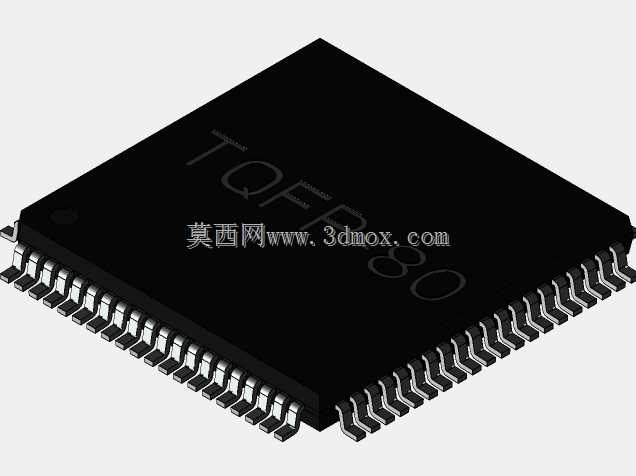

TQFP80贴片式芯片封装三维结构

做电子设备结构设计这么多年，板级布局里最常打交道的就是各类表贴封装元件，TQFP80这类薄型四方扁平封装的器件，在工业控制板卡、消费电子主控板、通讯接口模块里的出镜率一直很高，很多8位、32位微控制器，还有部分接口转换芯片、专用逻辑器件都会采用这个封装规格。做这类元件的三维建模，最先要卡准的就是安装边界尺寸，这款封装本体长宽均为14.1mm，引脚间距0.65mm，总共80个引脚沿本体四侧均匀排布，建模时不能只做外观示意，必须把每一个鸥翼型引脚的弯折弧度、引脚厚度、引脚与本体的衔接位置做准确，不然在PCB装配干涉检查的时候，很容易出现引脚和焊盘对位偏差、元件和周边结构件间隙不足的问题。

实际做板卡布局的时候，这类表贴芯片的周边要预留足够的焊接工艺空间，引脚侧不能紧贴过高的结构件，不然回流焊的时候容易出现虚焊、连锡的问题，建模时还原引脚的真实形态，也能帮助结构工程师提前评估焊盘周边的避让空间，不用等打样回来才发现装配干涉。这款封装的本体厚度属于薄型规格，在做紧凑型设备的内部堆叠时，能有效压缩板卡上方的空间占用，很多对设备厚度有要求的手持终端、便携检测设备里，选用这类封装的芯片能给结构设计留出更多余量。

建模过程中，本体顶面的标识区域做了平整化处理，还原了真实芯片的丝印区域特征，引脚部分的金属质感和弯折角度完全参照实际器件的加工形态做了还原，没有做夸张的艺术化处理，所有尺寸边界都严格对应器件手册的安装要求，不管是用来做整机装配的干涉检查，还是做PCB布局的空间占位参考，都能直接复用，不用再反复核对尺寸修正模型。很多新手做这类电子元件模型的时候，容易忽略引脚末端的共面度问题，实际生产中表贴元件的引脚共面度直接影响焊接良率，建模时把所有引脚的末端平面控制在同一基准面上，也能让后续做工艺仿真的时候更贴近真实生产状态，减少仿真和实际生产的偏差。在做模块化设备的板卡设计时，这类标准化封装的元件模型可以直接纳入通用元件库，不用每次新项目都重复建模，能大幅缩短结构设计阶段的元件建模周期，也能避免不同工程师建模尺寸不统一导致的布局冲突。
